AR-B104D Quick Manual
P/N：220010396-G 2

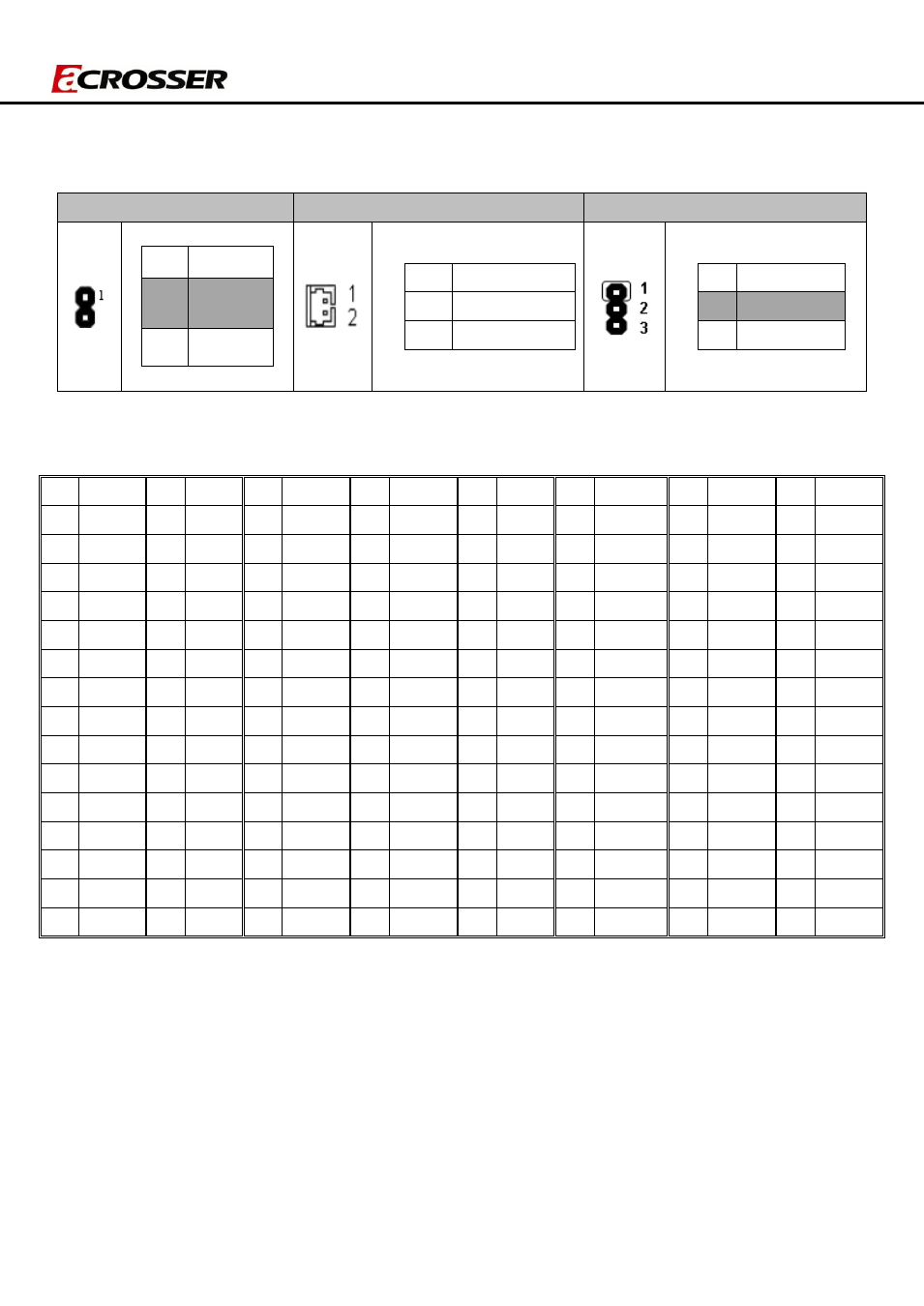

2. Connector and Jumper Setting Table
1. JP1 2. CN2 3. JP2
Pin Description
close 120 ohm
resister.
open None.
Pin Description
1 CAN High
2 CAN Low
Pin Description
1-2 Normal
2-3 Clear SRAM
4. CN4
PIN define PIN define PIN define PIN define PIN define PIN define PIN define PIN define
A1 GND B1 SIRQ A16 AD21 B16 AD20 C1 +5V D1 AD00 C16 GND D16 AD19
A2 VIO B2 AD02 A17 3.3V B17 AD23 C2 AD01 D2 +5V C17 AD22 D17 +3.3V
A3 AD05 B3 GND A18 IDSEL0 B18 GND C3 AD04 D3 AD03 C18 IDSEL1 D18 IDSEL2
A4 CBE0# B4 AD07 A19 AD24 B19 CBE3# C4 GND D4 AD06 C19 VIO D19 IDSEL3
A5 GND B5 AD09 A20 GND B20 AD26 C5 AD08 D5 GND C20 AD25 D20 GND
A6 AD11 B6 VIO A21 AD29 B21 +5V C6 AD10 D6 M66EN C21 AD28 D21 AD22
A7 AD14 B7 AD13 A22 +5V B22 AD30 C7 GND D7 AD12 C22 GND D22 AD31
A8 3.3V B8 CBE1# A23 REQ0# B23 GND C8 AD15 D8 +3.3V C23 REQ1# D23 VIO
A9 SERR# B9 GND A24 GND B24 REQ2# C9 SB0 D9 PAR C24 +5V D24 GNT0#
A10 GND B10 PERR# A25 GNT1# B25 VIO C10 +3.3V D10 SDONE C25 GNT2# D25 GND
A11 STOP# B11 +3.3V A26 +5V B26 PCICLK0 C11 LOCK# D11 GND C26 GND D26 PCICLK1
A12 3.3V B12 TRDY# A27 PCICLK2 B27 +5V C12 GND D12 DEVDEL# C27 PCICLK3 D27 GND
A13 FRAME# B13 GND A28 GND B28 INTD# C13 IRDY# D13 +3.3V C28 +5V D28 RST#
A14 GND B14 AD16 A29 +12V B29 INTA# C14 +3.3V D14 CBE2# C29 INTB# D29 INTC#
A15 AD18 B15 +3.3V A30 -12V B30 REQ3# C15 AD17 D15 GND C30 GNT3# D30 GND
