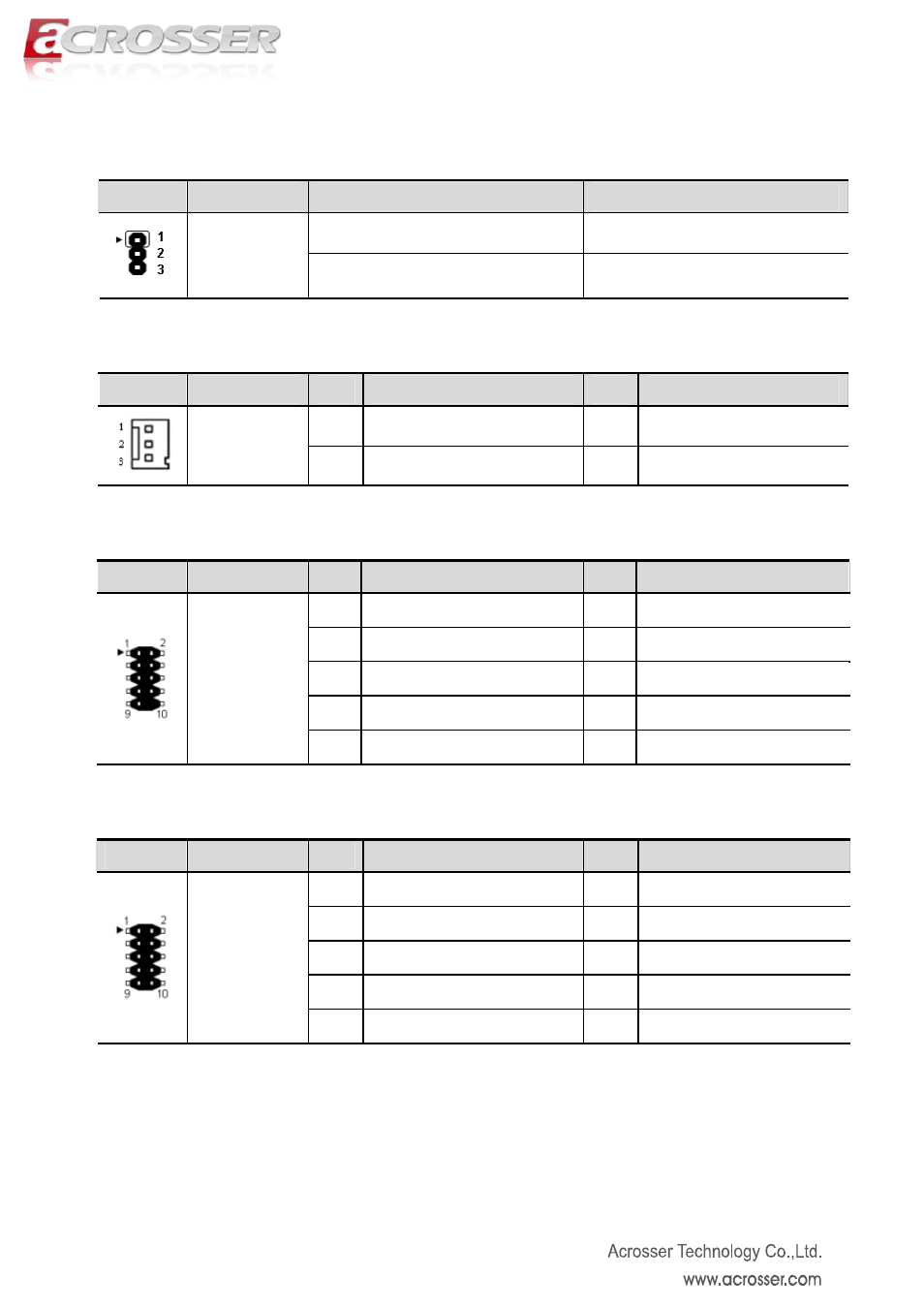

[3] COM3 Signal selection Jumpers (3*1 Pin 2.0mm)
Location Jumper Setting Function
1-2 RS232
JP1
JP2
2-3 RS485
[4] System Fan Connector (3*1 Pin 2.54 mm)
Location Connector Pin Definition Pin Definition
1 GND 2 +12V
SYS_FAN2
3 FAN TAC
[5] Front Panel Header（5*2 Pin 2.54 mm）
Location Header Pin Definition Pin Definition
1 HD LED+ 2 Power LED+
3 HD LED- 4 Power LED-
5 RESET- 6 PWR+
7 RESET+ 8 PWR -
F_PANEL1
9 N/C 10
[6] GPIO Header（5*2 Pin 2.00 mm）
Location Header Pin Definition Pin Definition
1 GPO68（0x548,bit 4） 2 GPO69（0x548,bit 5）
3 GPO70（0x548,bit 6） 4 GPO71（0x548,bit 7）
5 GND 6 GPI1（0x50C,bit 1）
7 GPI6（0x50C,bit 6） 8 GPI7（0x50C,bit 7）
J_GPIO1
9 GPI17（0x50E,bit 1） 10 + 3.3V
11
