www.desatech.com 113855-01A 8

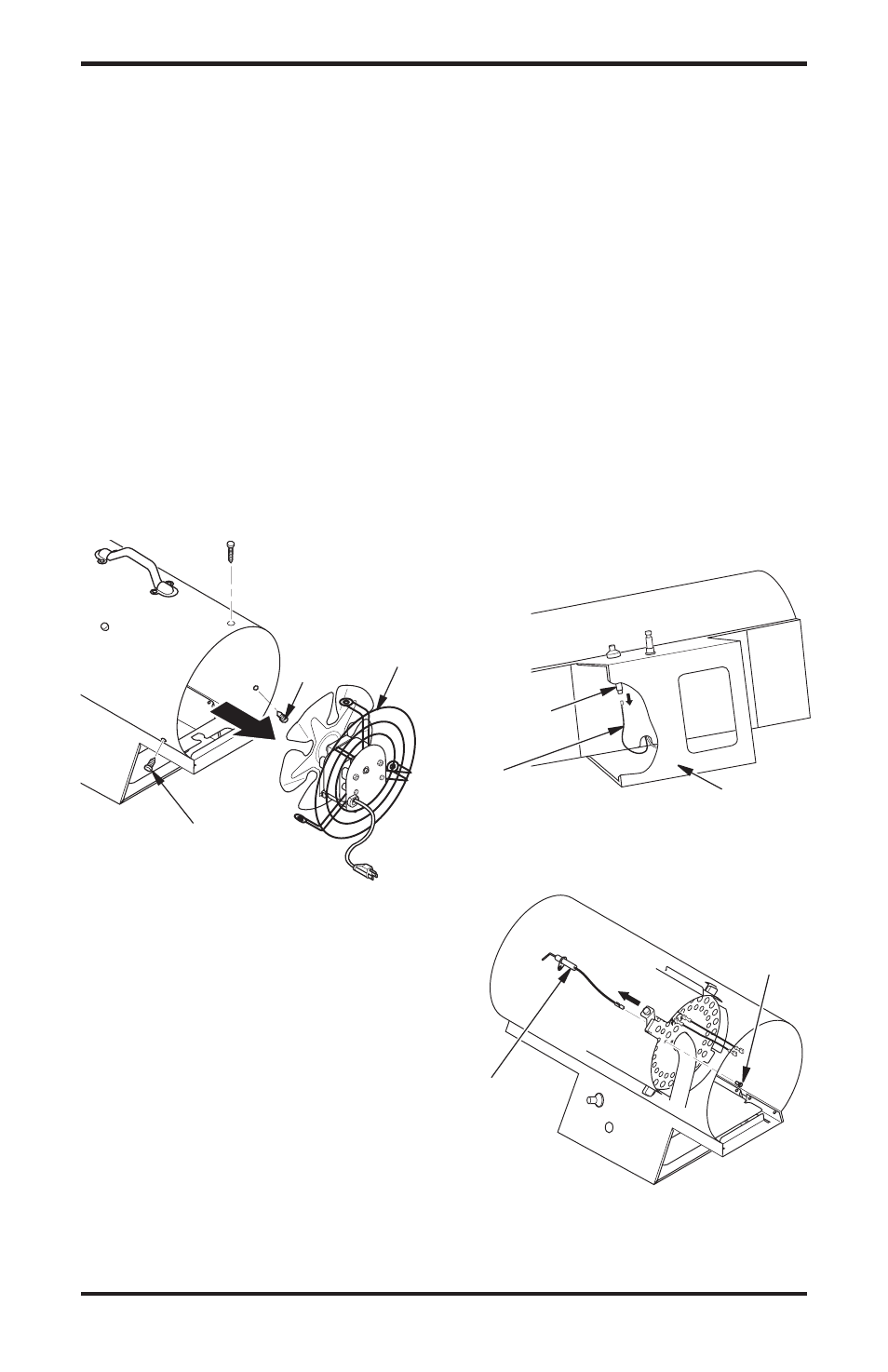

Figure 9 - Replacement du moteur et de
la grille du ventilateur dans l’habitacle
PROCÉDURES D’ENTRETIEN
Suite
Figure 11 - Enlèvement de la vis de
montage de l’allumeur et de l’allumeur
Figure 10 - Débranchement du fil
d’allumage de l’allumeur piézoélectrique
Allumeur
Vis de
montage
Fil de
l’allumeur
Allumeur
piézoélectrique
Dessous de l’appareil
de chauffage
Moteur et
grille du
ventilateur
Vis
Vis
5 Débranchez le fil vert du cordon du moteur et
enlevez les bornes des fils noir et blanc.
6. Jetez le moteur défectueux.
7. Fixez le fil vert du cordon au moteur.
8. Joignez la grille du ventilateur au nouveau moteur
avec les deux écrous et les deux vis.
9. Replacez les bornes des fils noir et blanc.
10. Placez le ventilateur sur lʼarbre du nouveau moteur.
Assurez vous que la vis de calage appuie sur la
partie plate de lʼarbre du moteur. Serrez à fond la vis
de calage (46,08-57,60 kilogrammes-centimètres
[40-50 pouces-livres]).
11. Replacez le moteur et la grille du ventilateur à
lʼarrière de lʼhabitacle. Assurez-vous que le cordon
dʼalimentation est placé correctement (voir Figure 9).
12. Insérez trois vis dans la grille du ventilateur à travers
lʼhabitacle (voir Figure 9). Serrez les vis à fond.
VENTILATEUR
1. Retirez les trois vis qui retiennent la grille du ven-
tilateur à lʼhabitacle de lʼappareil de chauffage.
2. Retirez le moteur et la grille du ventilateur de
lʼhabitacle (voir Figure 6, page 7).
3. Utilisez une clé hexagonale pour desserrer la vis de
calage qui retient le ventilateur à lʼarbre du moteur
(voir Figure 7, page 7).
4. Retirez le ventilateur. Faites attention pour ne pas
endommager le pas des pales du ventilateur.
5a. Si vous remplacez le ventilateur, retirez lʼancien
ventilateur et jetez-le. Allez à lʼétape 7, colonne 2.
5b. Si vous nettoyez le ventilateur, utilisez un chiffon
imbibé de kérosène ou de solvant.
6. Séchez le ventilateur complètement.
7. Placez le ventilateur sur lʼarbre du moteur. Assurez-
vous que la vis de calage appuie sur la partie plate
de lʼarbre du moteur. Serrez à fond la vis de calage
(46,08-57,60 kilogrammes-centimètres [40-50
pouces-livres]).
8. Replacez le moteur et la grille du ventilateur à
lʼarrière de lʼhabitacle. Assurez-vous que le cordon
dʼalimentation est placé correctement (voir Figure 9).
9. Insérez trois vis dans la grille du ventilateur à trav-
ers lʼhabitacle. Serrez les vis à fond.
ALLUMEUR
1. Retirez le moteur et la grille du ventilateur de
lʼhabitacle (voir Moteur, page 7, étapes 1 et 2).
2. Enlevez le fil dʼallumage noir de lʼallumeur
piézoélectrique. Vous avez accès aux fils de
lʼallumeur sous la base de lʼappareil de chauffage
(voir Figure 10). Poussez le fil vers le haut à travers
lʼencoche dans le panneau de la base.
3. Retirez la vis de montage de lʼallumeur à lʼarrière
avec un tourne-écrou ou un tournevis standard (voir
Figure 11).
4. Retirez lʼallumeur par lʼarrière de lʼappareil.
