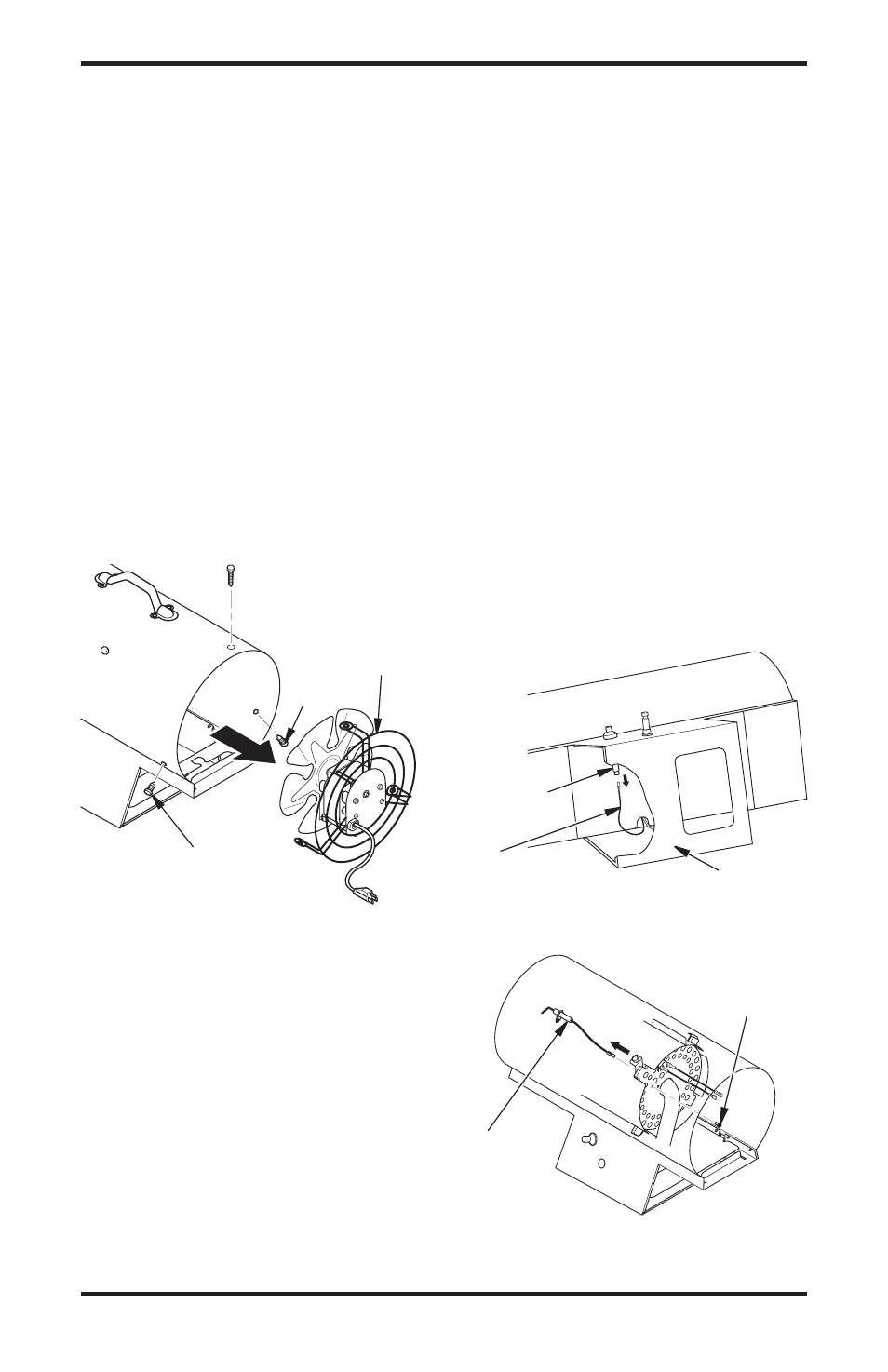

Figura 9. Reemplazo del motor y el
resguardo del ventilador en el calentador
PROCEDIMIENTOS DE SERVICIO
Continuación
Figura 11. Extracción del tornillo de
montaje del encendedor y el encendedor
Figura 10. Retiro del cable de encendido
del encendedor piezoeléctrico
Encendedor
Tornillo de
montaje
Cable del
encendedor
Encendedor
piezoeléctrico
Fondo del
calentador
5 Desconecte el cable verde de alimentación del motor
y retire las terminales de los cables negro y blanco.
6. Deseche el motor usado.
7. Fije el cable verde de alimentación al motor.
8. Fije el resguardo del ventilador al motor nuevo
con dos tuercas y dos tornillos.
9. Vuelva a colocar las terminales negra y blanca.
10. Coloque el ventilador en el eje del motor nuevo.
Asegúrese de que el tornillo de fijación haga
contacto con la superficie plana del eje del mo-
tor. Apriete el tornillo de fijación firmemente
(46,08-57,60 kg-cm [40-50 pulgadas-libra]).
11. Coloque el motor y el resguardo del ventilador
en la parte posterior de la cubierta del calentador.
Asegúrese que el cable de alimentación esté
situado correctamente (consulte la figura 9).
12. Inserte tres tornillos a través de la cubierta del
calentador y hacia el interior del resguardo del
ventilador (consulte la figura 9). Apriete los
tornillos firmemente.
VENTILADOR
1. Quite los tres tornillos que fijan el resguardo del
ventilador a la cubierta del calentador.
2. Extraiga de la cubierta del calentador el motor
y el resguardo del ventilador (consulte la figura
6, página 7).
3. Use una llave hexagonal para aflojar el tornillo de
fijación que sujeta el ventilador al eje del motor
(consulte la figura 7, página 7).
4. Retire el ventilador. Tenga cuidado de no dañar
la inclinación de las aspas del ventilador.
5a. Si va a reemplazar el ventilador, quite el ventilador
usado y deséchelo. Vaya al paso 7, columna 2.
5b. Si va a limpiar el ventilador, use un paño suave
humedecido con keroseno o solvente.
6. Seque completamente el ventilador.
7. Coloque el ventilador en el eje del motor.
Asegúrese de que el tornillo de fijación haga
contacto con la superficie plana del eje del mo-
tor. Apriete el tornillo de fijación firmemente
(46,08-57,60 kg-cm [40-50 pulgadas-libra]).
8. Coloque el motor y el resguardo del ventilador
en la parte posterior de la cubierta del calentador.
Asegúrese que el cable de alimentación esté
situado correctamente (consulte la figura 9).
9. Inserte los tres tornillos a través de la cubierta
del calentador y al interior del resguardo del
ventilador. Apriete los tornillos firmemente.
ENCENDEDOR
1. Extraiga del calentador el motor y el resguardo del
ventilador (consulte Motor, página 7, pasos 1 y 2).
2. Quite del encendedor piezoeléctrico el cable negro
de encendido. Acceda al cable del encendedor
por el fondo de la base del calentador (consulte
la figura 10). Empuje el cable hacia arriba y a
través de la muesca en el panel de relleno.
3. Quite de la cabeza posterior el tornillo de mon-
taje del encendedor utilizando un destornillador
para tuercas o un destornillador convencional
(consulte la figura 11).
4. Saque el encendedor de la cabeza posterior.
Tornillo
Motor y
resguardo del
ventilador
Tornillo
