SERM-50V

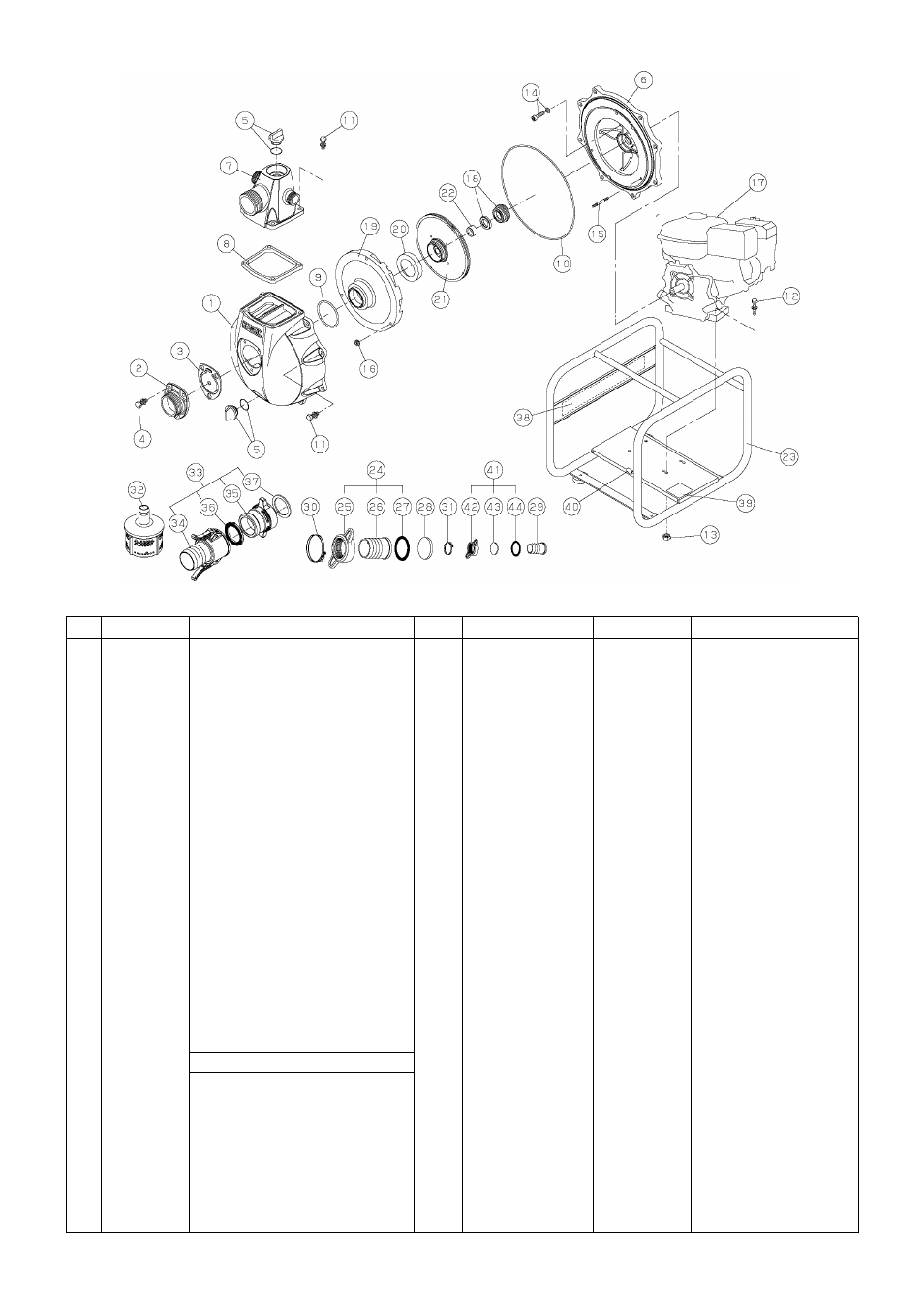

DWG No.012893401 MODEL:SERM-50V FORM:SERM-50V-BAA-0
№
PARTS CODE
PARTS NAME
QTY
MATERIAL
SIZE
REMARKS
1
012039301
PUMP CASING(KOSHIN)
1
ADC
2
012039401
SUCTION FLANGE
1
G
3
012039801
CHECK VALVE
1
NBR
4
743119045
HEXAGON BOLT
3
SWRM
M8X20
5
011807802
20A PLUG SET
2
6
012039601
FLANGE BRAKET
1
ADC
7
012039501
DELIVERY FLANGE
1
8
012039901
DELIVERY FLANGE PACKING
1
NBR
9
889855056
O-RING
1
NBR
P56
10
011501601
O-RING
1
NBR
1517-51.5
11
743119047
HEXAGON BOLT
12
SWRM
M8X25
12
743119053
HEXAGON BOLT
4
SWRM
M8X40
13
827419008
HEXAGON NUT
4
SWRM
M8
14
012043701
HEXAGON SOCKET BOLT
4
M8X30XS22
15
012043801
STUD BOLT
3
SUS
M6X46(12/12)
16
012043901
SPRING NUT,COUNTERSINK
3
SUS
M6
17
012044201
ENGINE
1
MITSUBISHI GM182PN-74C
18
012038901
MECHANICAL SEAL
1
* 20
19
012039001
VOLUTE CASING
1
FC
20
012039701
WEARING
1
21
011799001
IMPELLER ASSY
1
FC
22
012044801
IMPELLER BUSH
1
S45C
23
011799201
BASE SET
1
24
011704101
COUPLING SET
1
ADC + ADC + NBR
25
011035505
COUPLING
1
ADC
26
011245301
HOSE NIPPLE
1
ADC
27
011076601
CAM LOCK BODY PACKING
1
NBR
28
012048601
SEALING PLATE (50)
1
29
011042303
25 HOSE NIPPLE
2
ADC12
30
940019060
HOSE BAND
3
* 60
♦ Bare engine can not be supplied
