4-Fr
Instructions d’utilisation et manual de pièces
Installation (Suite)
L’installation
de fils insuffisante
peut résulter en surchauffage, court-
circuit et en dommage d’incendie.
Fonctionnement
TERMES ET DÉFINITIONS
Interrupteur MARCHE/ARRÊT
( I / O ) - Mettre l’interrupteur à la
position ON ( I ) pour mettre en marche
le compresseur . Mettre l’interrupteur à
la position OFF ( O ) pour éteindre le
compresseur . Cet interrupteur devrait
être dans la position OFF ( O ) pendant
le branchement ou le débranchement
du cordon d’alimentation de la prise
de courant ou pendant le changement
d’outils .
Pressostat (à l’intérieur de
l’unité) - Quand on met en marche le
compresseur ( ON ), le pressostat éteint
le compresseur automatiquement
lorsque la pression du réservoir atteint
la pression maximum d’arrêt / coupe . Si
le compresseur reste en marche et l’air
du réservoir est épuisé, le pressostat
mettra en marche le compresseur
automatiquement lorsque la pression
atteint la valeur de redémarrage /
enclenchement .
Régulateur - Le régulateur sert à régler
la pression d’air à la sortie du tuyau . Le
bouton du régulateur se tourne dans le
sens horaire (à droite) pour augmenter
la pression d’air à la sortie . Le bouton
du régulateur se tourne dans le sens
antihoraire (à gauche) pour réduire
la pression d’aire à la sortie . Pour
couper le débit d’air, tourner le bouton
complètement dans le sens antihoraire .
Manomètre(s) - Il y a deux types de
manomètres près du régulateur . Ces
manomètres indiquent la pression
d’air mesurée en psi . La jauge à droite
montre la pression à la sortie .
S’assurer
que le manomètre est à ZERO (en
ajustant le régulateur) AVANT de
changer les outils pneumatiques ou de
débrancher le tuyau de la sortie d’air . La
jauge à gauche montre la pression du
réservoir indiquant que le compresseur
établit une pression appropriée .
Soupape de Sûreté ASME - Cette
soupape laisse échapper l’air si la
pression du réservoir dépasse la pression
maximum réglée d’avance .
Poignée - Conçue pour le déplacement
du compresseur .
Robinet de Purge - Cette soupape est
située sur la base du réservoir . Utiliser
cette soupape pour purger l’humidité
du réservoir quotidiennement afin de
réduire le risque de corrosion .
Protection du moteur - Si l’unité a
travaillé excessivement, un interrupteur
thermique arrête l’unité . Si ceci se
produit, éteindre l’appareil (OFF), laisser
refroidir pendant 30 minutes, puis
mettre en marche (ON) et continuer la
travail .
Lubrification
Ce produit est “sans-huile” et n’exige
pas d’huile pour fonctionner .
AvANT LE PREMIER DÉMARRAGE -
PROCÉDURE DE RôDAGE
(Cette procédure doit être terminée
avant d’utiliser le compresseur pour
la première fois . Ensuite, il n’est pas
nécessaire de la refaire .)
1 . Tourner le bouton du régulateur
complètement vers la droite, dans le
sens des aiguilles d’une montre pour
ouvrir la circulation d’air .
2 . Ne pas fixer de boyau ou tout autre
raccord au compresseur .
3 . Mettre l’interrupteur marche/arrêt à
la position « OFF » (ARRÊT) .
4 . Brancher le cordon d’alimentation .
5 . Mettre l’interrupteur marche/arrêt à
la position « ON » (MARCHE) . Laissez
le compresseur tourner pendant 5
minutes .
6 . Mettre l’interrupteur marche/arrêt à
la position « OFF » (ARRÊT) .
Figure 3 - Interrupteur Marche / Arrêt
Position
ON
Position
OFF
Figure 4 - Robinet de Purge

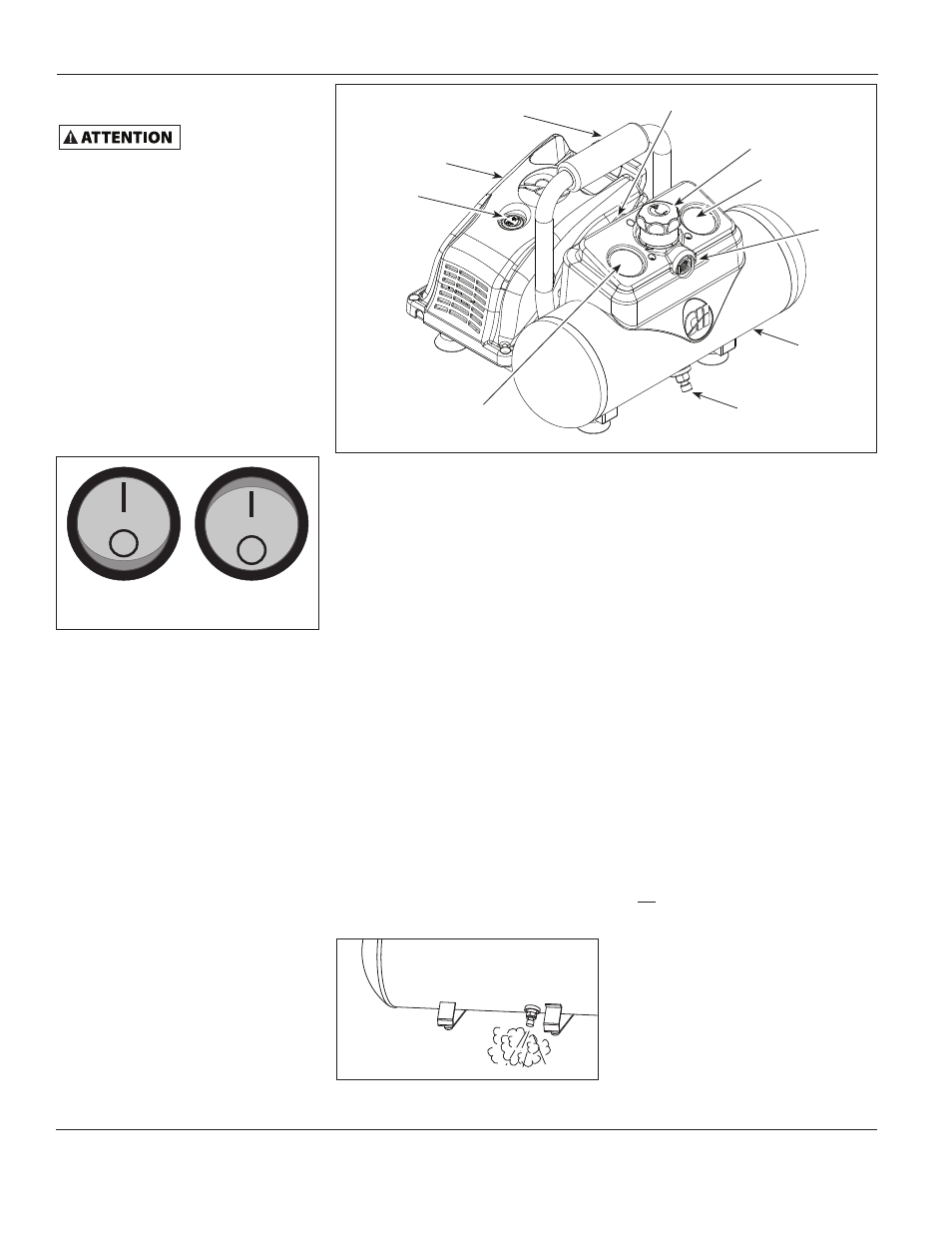

Figure 2 - Identification du modèle
Interrupteur
Marche/Arrêt
Manche
Robinet de Purge
de Réservoir
Jauge de
sortie
Régulateur
Jauge du réservoir
Couvercle
Réservoir
Soupape de sûreté
ASME
Sortie
d’aire
