25
16
10
11
1 26
12
14
15
17
9
24 15 18
13
2
14
12

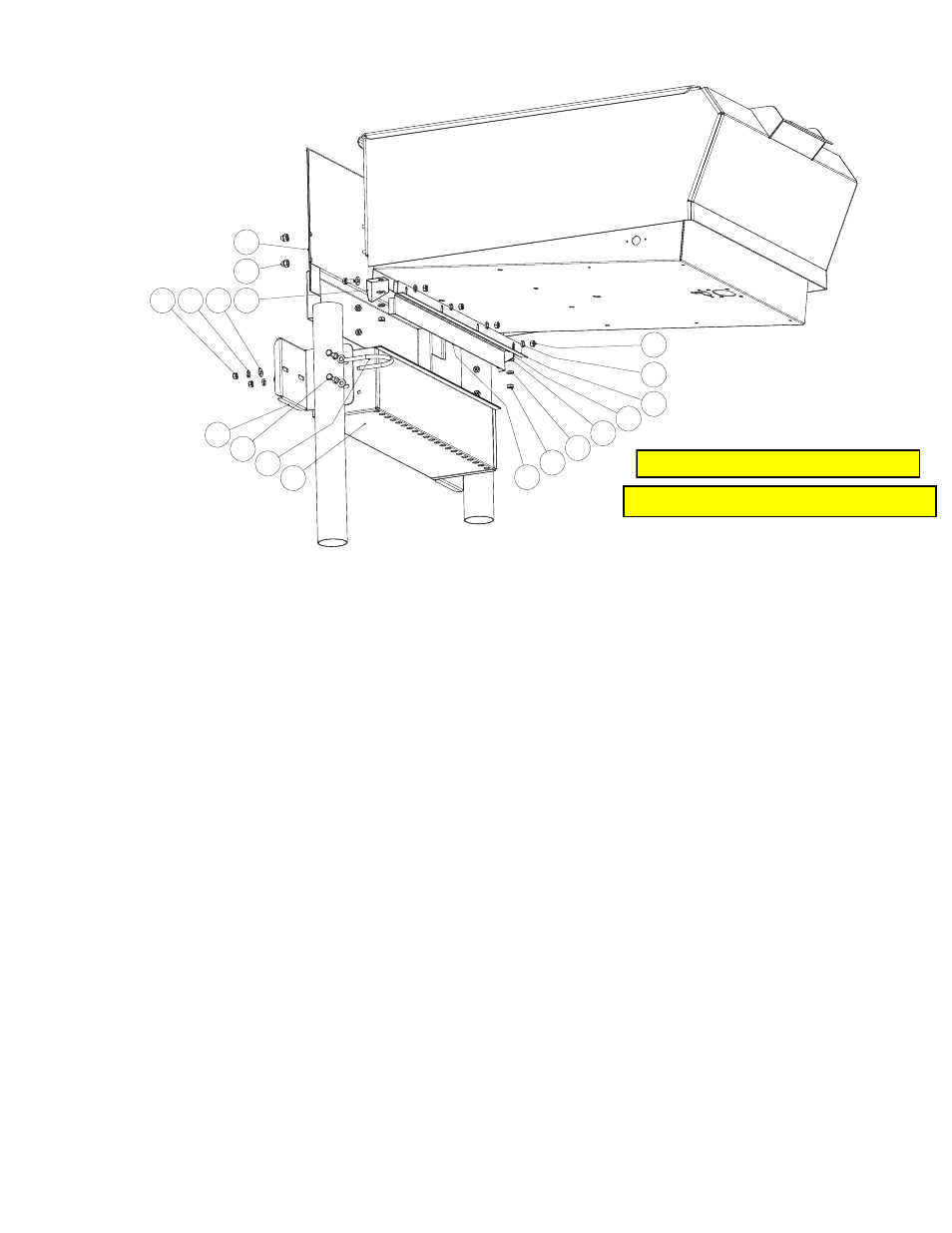

FLUE DIVERTER ASSEMBLY
ITEM NO. PART NO. DESCRIPTION QTY
1. KE002440-1 CHANNEL WLD'T ASS'Y; 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE002440-2 CHANNEL WLD'T ASS'Y; 40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. KE602434-1 FLUE FRONT; 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE602434-2 FLUE FRONT; 40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9. KE602438-1 ANGLE; 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE602438-1 ANGLE; 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10. KE602444 BRACKET; FRAME CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
11. FA95092-3 U; 3" FRAME CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
12. FA21008 HEX NUT; S.S.; 1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6/8
13. FA21501-2 HEX HEAD DOMED NUT; S.S.; 1/4-20 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
14. FA31029 SPRING LOCK WASHER; 1/4 I.D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10/12
15. FA30505-1 FLAT WASHER; S.S.; 1/4 I.D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14/16
16. FA11258 HEX HEAD SCREW; S.S.; 1/4-20 X3/4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8/10
17. KE602373-1 FILLER PIECE; R.H. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
18. KE602373-2 FILLER PIECE; L.H. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
19. SK2330100 SILICONE (NOT SHOWN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
22. SK2472405 GASKET, PAN TO FLUE (NOT SHOWN); 30 . . . . . . . . . . . . . . . . . . . . . . . . . .1
SK2472406 GASKET, PAN TO FLUE (NOT SHOWN); 40 . . . . . . . . . . . . . . . . . . . . . . . . . .1
23. KE602382 INSULATION (NOT SHOWN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
24. FA31030 SPRING LOCK WASHER, 5/16”I.D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
25. FA21024 HEX NUT, S.S. 5/16”-18 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
26. KE602568-1 FLUE BACK; 30 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE602568-2 FLUE BACK; 40 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
27. KE802607 INSTALLATION INSTRUCTIONS FOR SERVICE (NOT SHOWN) . . . . . . . . . . .1
KE002486-4 COMPLETE KIT 40 GALLON
KE002486-3 COMPLETE KIT FOR 30 GALLON
