19 Sp
FP209800
Instalación (
Continuación
)
2. Si necesita reparar o reemplazar el
cordón o el enchufe, no conecte el
cable de conexión a tierra a ninguno
de los terminales planos. El alambre
cuya superficie externa del aislante
es verde, con o sin rayas amarillas, es
el cable de conexión a tierra.
Nunca conecte los
cables verdes o
verde con rayas amarillas, a un terminal
con tensión.
3. Consúltele a un electricista calificado
o a un técnico de reparación, en
caso de que no comprenda bien
las instrucciones o si tiene dudas
de que esté conectado a tierra
adecuadamente. No modifique
el enchufe, si éste no entra en el
tomacorrientes, mande a instalar
un tomacorrientes adecuado con un
electricista calificado.
Un cableado
inadecuado
provocará daños por
sobrecalentamiento, cortocircuitos e
incendio.
Funcionamiento
térMInOS y DeFInICIOneS
Interruptor On/OFF ( I / O ) - Ponga
el interruptor en la posición ON ( I )
para encender el compresor. Ponga el
interruptor en la posición OFF ( O ) para
apagar el compresor. El interruptor
debe colocarse en la posición OFF ( O )
para conectar o desconectar el cordón
eléctrico del tomacorrientes o para
cambiar herramientas.
Posición ON
Posición OFF
Figura 3
Interruptor de presión (ubicado
internamente) - Al encender el
compresor (ON), este interruptor lo
apaga automáticamente cuando la
presión del tanque alcanza la presión
máxima de apagado/corte. Si el
compresor queda encendido y el aire
en el tanque se agota, este interruptor
le permite al compresor volver a
arrancar automáticamente cuando la
presión alcance el valor de reencendido/
arranque.
regulador - El regulador controla la
cantidad de presión de aire expulsada
por la manguera. Al girar la perilla del
regulador en sentido horario (hacia la
derecha) la presión de aire a la salida
aumenta. Al girar la perilla en sentido
antihorario (hacia la izquierda) la
presión de aire a la salida disminuye.
Al girar la perilla completamente en
sentido antihorario, el suministro de
aire se cierra completamente.
Manómetros - Hay dos tipos de
manómetros ubicados cerca del
regulador. Estos manómetros indican
la presión de aire en libras por pulgada
cuadrada (bar). El manómetro más
grande indica la presión a la salida.
Asegúrese de que este manómetro
indique CERO (ajustando el regulador)
ANTES de cambiar herramientas
neumáticas o desconectar la manguera
de la salida. El manómetro pequeño
mide la presión del tanque para indicar
que el compresor está aumentando la
presión adecuadamente.
Válvula de seguridad aSMe - Esta
válvula automáticamente libera el aire
si la presión del tanque excede el valor
máximo fijado de fábrica.
Mango - Diseñado para mover el
compresor.
reinicio del motor - (no se muestra,
ubicado dentro del motor). Diseñado
para evitar que el motor se recaliente.
El motor tiene un protector de reinicio
automático. Para reiniciar una vez que
se haya enfriado el motor, coloque el
interruptor en la posición de apagado
(OFF) y luego en la posición de
encendido (ON).
llave de drenaje - Esta válvula está
ubicada debajo del tanque. Úsela
para drenar la humedad del tanque
diariamente, para evitar que el tanque
se oxide.
Figura 4
lUbrICaCIÓn
Este es un aparato sin aceite y nO
reQUIere lubricación para su
funcionamiento.
anteS De arranCarlO POr
PrIMera Vez - PrOCeDIMIentO De
ablanDe
(Complete este procedimiento antes
de usar el compresor por primera vez.
Una vez completado, no es necesario
repetirlo.)
1. Gire la perilla del regulador
totalmente hacia la derecha para
abrir el flujo de aire.
2. No conecte una manguera ni ningún
otro accesorio al compresor.
3. Coloque el interruptor de
encendido/apagado en la posición
OFF (apagado).
4. Enchufe el cable de corriente.
5. Coloque el interruptor de
encendido/apagado en la posición
ON (encendido). Deje que el
compresor funcione durante 5
minutos.
6. Coloque el interruptor de
encendido/apagado en la posición
OFF (apagado).
7. Desenchufe el cable de corriente.

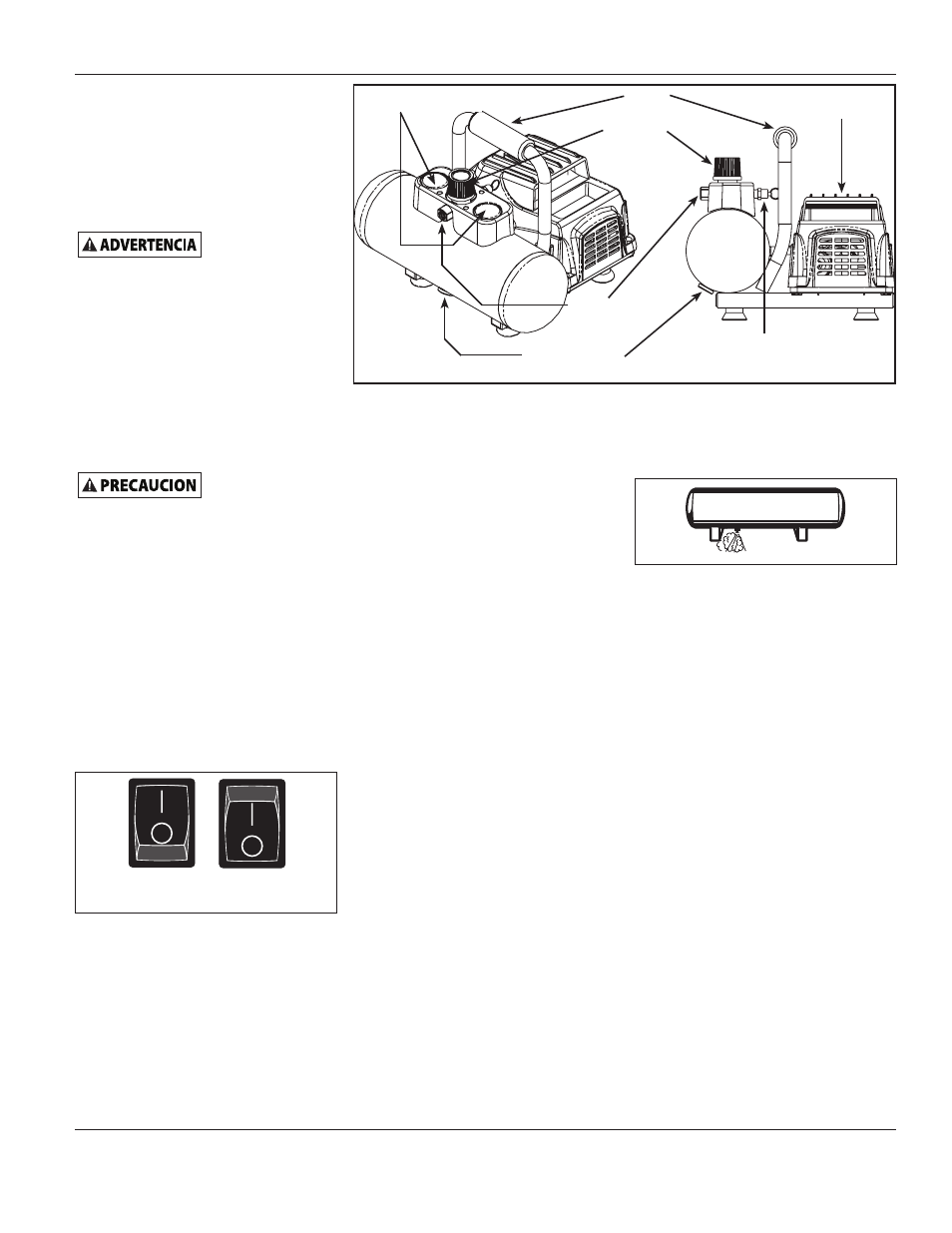

Figure 2 - Identification du modèle
Manómetro
Interruptor
ON/OFF
Válvula de seguridad
Llave de drenaje
Salida de aire
Mango
Perilla del
regulador
