PAGE 13 0306-01 60706-147

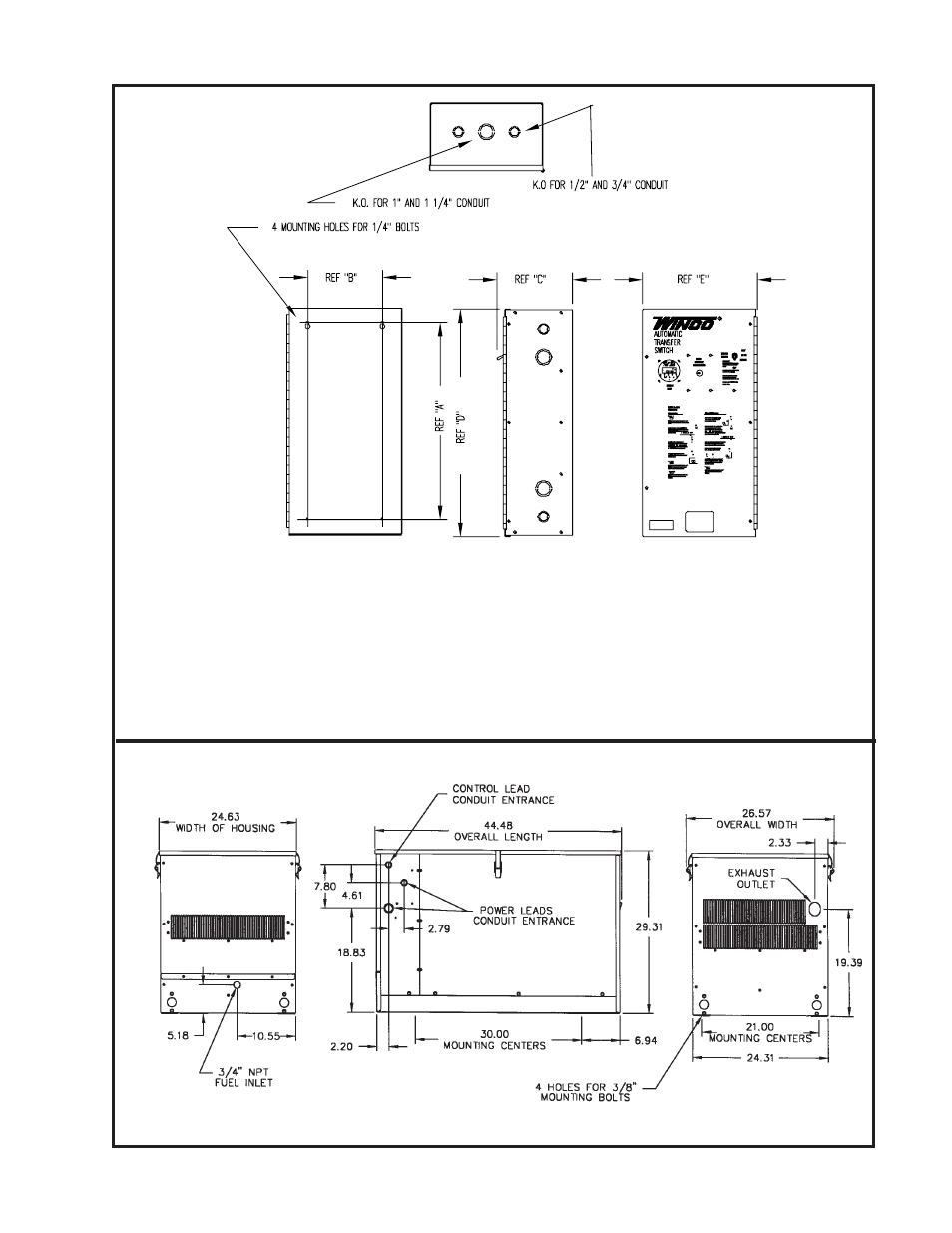

NON-UL ATS PANEL
OUTLINE DIMENSIONS
GENERATOR LAYOUT
ATS SIZE REF A REF B REF C REF D REF E
100/100 ATS 22.88” 14.00” 10.63” 28.25” 18.375”
225/100 ATS 22.88” 14.00” 10.63” 28.25” 18.375”
225/225 ATS 22.88” 14.00” 10.63” 28.25” 18.375”
400/225 ATS 28.00” 16.00” 12.68” 36.00” 23.88”
400/300 ATS 28.00” 16.00” 12.68” 36.00” 23.88”
110/60 ATS 17.00” 8.00” 8.10” 20.00” 12.375”
230/150 ATS 22.90” 14.00” 10.63” 28.00” 18.375”
400/320 ATS 28.00” 16.00” 12.68” 36.00” 23.875”
