NETZANSCHLÜßE
Netzkabel in den Eingang "LINE" auf der Rückseite des STUDIO 90 Plus
und in eine vorschriftsmäßig installierte Schuko-Steckdose einstecken.(Siehe
Zeichnung N
°
1)
MIDI-AUSGÄNGE (MIDI OUT)
Das STUDIO 90 Plus ist mit drei MIDI-Ausgängen ausgestattet. Diese MIDI-Ausgänge
erlauben es, mehrere MIDI-Instrumente gleichzeitig anzuschließen, auch wenn diese
keine "MIDI-THRU" - Buchse besitzen
MIDI OUT 1
MIDI OUT 2
MIDI OUT 3
FOOT-SWITCH MIDI CONTROL
FOOT-SWITCH PROGRAM CHANGE
POWER
LINE
FUSE

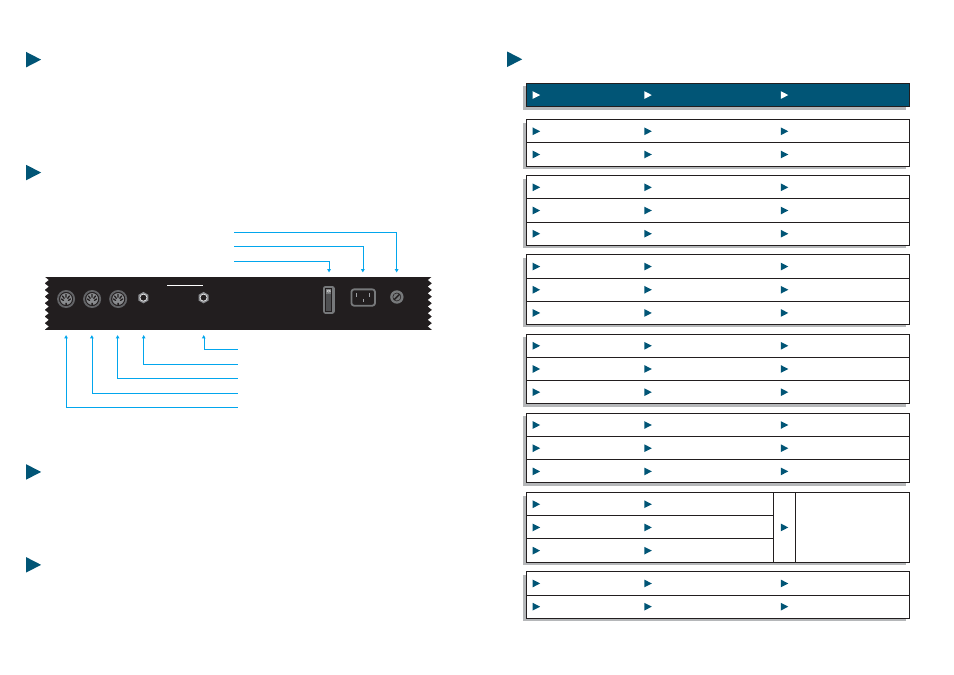

Zeichnung 1
35 34
PARAMETERN UND WERTE (STUDIO 90 Plus)
PARAMETER FUNKTION VALUE PARAMETER FUNKTION VALUE
00 Splitpunkt left 00-88
01 Splitpunkt right 00-88
02 Transposer 1 00-11
03 Transposer 2 00-11
04 Transposer 3 00-11
05 Octave 1 70-00-07
06 Octave 2 70-00-07
07 Octave 3 70-00-07
08 Midi out 1 01-16
09 Midi out 2 01-16
10 Midi out 3 01-16
11 Instr.-Preset 1 00-99
12 Instr.-Preset 2 00-99
13 Instr.-Preset 3 00-99
14 FT.SW. Control 1
15 FT.SW. Control 2
16 FT.SW. Control 3
17 Vel. Sens. Touch 00-99
18 Vel. Sens. Release 00-99
GENERALPROGRAMMIERUNG (STUDIO 90 Plus)
Das Manual ausschalten.
Die Tasten "ENTER" und "1" von der Nummerntastatur gedrückt halten.
Die o.g. Tasten immer gedrückt halten und gleichzeitig das Manual einschalten.
Wichtig: Die Generalprogrammierung löscht alle Programme die Sie gespeichert
haben.
STUDIO 90 Plus STUDIO 90 Plus
ANSCHLÜSSE Bevor Sie mit dem Spiel auf Ihrem STUDIO 90 Plus
beginnen können, müßen Sie die notwendigen Anschlüßen herstellen.
(WERT)
01=on FS off Mod
00=off FS/Mod
02=off FS on Mod
03=on FS Mod
MIDI OUT
2 3
FOOT-SWITCH
MIDI
CONTROL
PROGRAM
CHANGE
POWER
ON
OFF
LINE FUSE
1
