W
Das Bedienteil besteht aus zehn Leuchten zur Statusanzeige der Programmierfunktion, drei
Zonentasten mit Leuchten (Z1- Z3), den “UP”-”DOWN” Tasten und der Taste “EDIT/ENTER”.
Um Werte oder Zustände von Parametern zu ändern, werden die beschrifteten Tasten der mit-
tleren Oktave verwendet.
Zum Spielen auf der Tastatur muß mindestens eine Zone aktiviert sein. Andere Zonen können
beliebig zugeschaltet werden. Beim ersten Einschalten und nach einem Reset sind die Default-
Werte geladen. Eine öbersicht über diese Werte finden Sie am Ende dieser Anleitung.
Das Master Controller Keyboard SL-760 bietet die Möglichkeit, die häufigsten Parameter und
Funktionen einfach zu Editieren und den letzten Stand bis zum nächsten Einschalten zu spei-
chern.Um in den Programmiermodus zu gelangen, muß die Taste “EDIT/ENTER” gedrückt wer-
den. Die Position “MIDI CHANNEL” leuchtet auf. Die Leuchten im Bedienfeld geben an, welche
Funktion im Moment bearbeitet wird. Diese Einstellung kann im Edit-Modus mit den “UP” und
“DOWN” Tasten verändert werden.
Die Leuchten über den Zonentasten geben an, in welcher Zone die énderung vorgenommen
wird. Es kann immer nur eine Zone editiert werden, wobei insbesondere darauf zu achten ist,
daß alle drei Zonen auf unterschiedlichen MIDI-Kanälen senden müssen.
ACHTUNG: Im Edit-Modus ist die Tastatur abgeschaltet und das Master Controller Keyboard SL-
760 sendet keine MIDI-Daten. Der EDIT-Modus kann im übrigen nicht eingeschaltet werden,
wenn andere Tasten oder das Sustainpedal gedrückt werden.
Nach dem Editieren die Taste “EDIT/ENTER” drücken, um mit der neuen Einstellung spielen zu können.
EDIT-Modus einschalten, dazu alle Tasten loslassen und die Taste “EDIT/ENTER” drücken. Die
Leuchte neben “MIDI CHANNEL” geht an. Die zu verändernde Zone mit der Zonentaste (Z1-Z4)
anwählen und mit den Zifferntasten (mittlere Oktave auf der Tastatur) den gewünschten MIDI-
Kanal eintippen. Die énderung wird erst aktiv, wenn der EDIT-Modus durch nochmaliges
Drücken der Taste “EDIT/ENTER” verlassen wurde.
Beachten Sie bitte, daß die vier Zonen auf vier unterschiedliche MIDI-Kanäle eingestellt werden müssen.
BEDIENTEIL
IM SPIELBETRIEB
PROGRAMMIERUNG
MIDI-Kanawechsel
B
E
D
I
E
N
U
N
G
S
A
N
L
E
I
T
U
N
G
25
®
M
I
D
I
C
O
N
T
R
O
L
L
E
R
S
DEUTSCH
illkommen in der Welt der Studiologic Midicontrollers.
Das Studiologic Midicontroller SL-760 ist ein hochwertiger MIDI-Controller mit einer ham-
mergewichteten Pianotastatur, der den Anforderungen von Profis sowohl im Studio als auch im
Live-Einsatz gerecht wird.
Das Midicontroller SL-760 besitzt folgende Eigenschaften:
• Tastatur mit 76 anschlagdynamischen, polyphon spielbaren Tasten, Hammermechanik
• Aftertouch
• zwei Wheels; ein Modulationswheel und ein Pitchwheel
• drei programmierbare Tastaturzonen für Splitpunkte und Layer
• MIDI-Kanalwahl 1-16
• Programmwechsel
• Bankwechsel
• Velocity Anpassung
• Transponierung der Tastatur um bis zu +/- 24 Halbtöne
• Speicherung des letzten Presets
• Anschlüsse für Lautstärke- und Sustainpedal
• 9VDC Anschluss
• zwei parallele MIDI-Out Buchsen
1) Verbinden Sie zunächst den Netzadapter mit dem Master Controller Keyboard SL-760
(öberprüfen Sie, ob die Spannung vom Netzadapter mit der Ihres Stromnetzes überein-
stimmt). Stellen Sie jedoch noch keine Netzverbindung her.
2) Nehmen Sie nun die MIDI-Verkabelung vor. Verbinden Sie dazu Ihr Master Controller
Keyboard SL-760 an einer der MIDI-Out Buchsen mit Ihrem Klangerzeuger (Expander,
Synthesizer, Computer etc.).
3) Falls vorhanden, können Sie jetzt ein Sustain- und/oder Lautstärkepedal anschließen.
Als Sustainpedal können Sie jedes handelsübliche Kontaktpedal benutzen (z.B. PS100); es
wird beim Einschalten des Master Controller Keyboard SL-760 automatisch angepaßt.
Als Lautstärkepedal wird ein lineares Kontrollpedal mit Stereoklinke benötigt (z.B. VP08).
4) Jetzt erst den Netzadapter einstecken, und das Gerät durch Drücken des hinteren
Schalters einschalten. Die zuletzt eingestellte Programmierung erscheint.
ALLGEMEINE HINWEISE
VERKABELUNG
24
B
E
D
I
E
N
U
N
G
S
A
N
L
E
I
T
U
N
G
®
M
I
D
I
C
O
N
T
R
O
L
L
E
R
S
DEUTSCH

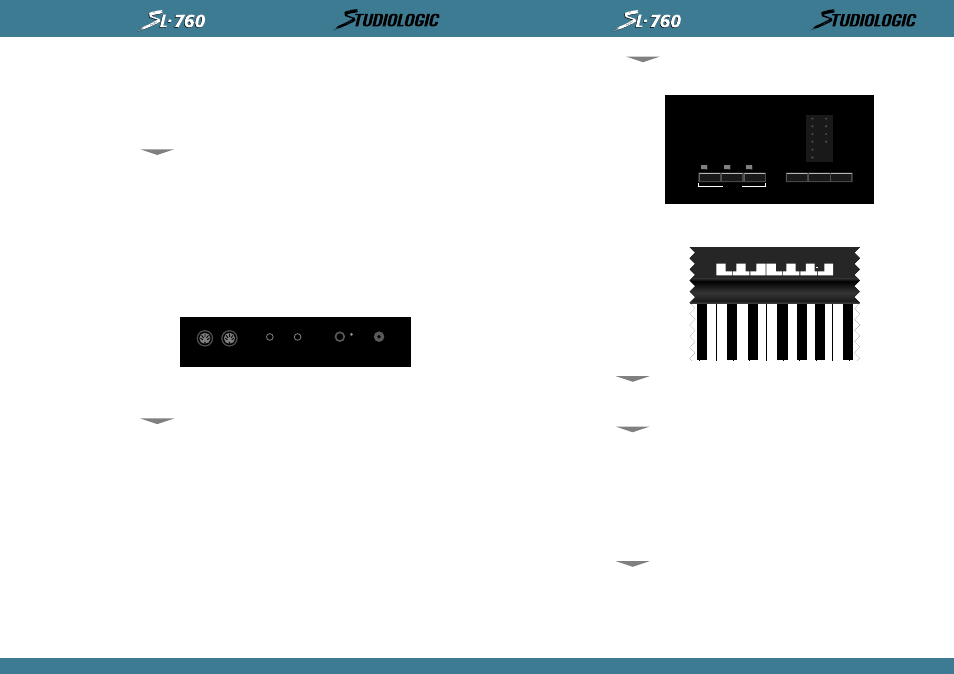

MIDI OUTPUTS
2
SUSTAIN
VOLUME
POWER
9V DC 0,2 A
1
1
UP
DOWN ENTER/EDIT
2
ZONES
3
MIDI CHANNEL
BANK SELECT
PROGRAM CHANGE
SPLIT
TRANSPOSE
SUSTAIN
WHEELS
AFTER TOUCH
SHAPE
VELOCITY
0
2
4
5
7
9
8
6
/H
1
ON
3
OFF
