Prenez tout d'abord quelques moments pour vous familiariser avec les pièces et la quincaillerie avant de monter ce meuble. Les lettres n'apparaissent pas sur les
pièces; cependant, elles sont faciles à reconnaître d'après leur taille et la disposition des trous. Nous vous suggérons d'assembler le tout sur de la moquette.
Antes de armar el estante familiarícese con las piezas y con la ferretería. Las letras no aparecen en las piezas. Sin embargo, todas las piezas son fácilmente reconocibles
por su tamaño y ubicación de los agujeros. Se recomienda armar la unidad sobre una superficie suave (por ej. sobre una alfombra).
Take a few moments to familiarize yourself with the actual parts and hardware prior to assembling the unit. Letters do not appear on parts, however, all parts are clearly
recognizable by size and hole placement. It is advisable to assemble the unit on a padded surface (i.e. Carpet).
HARDWARE / QUINCAILLERIE / HERRAJES
COMMON NAIL
CLOU À BOIS
CLAVO COMUN
WOODEN STACKING DOWEL (6)
CHEVILLE EN BOIS
PASADOR DE MADERA
COVER CAP (8)
COUVRE-VIS
CUBRETORNILLOS
1 1/2" ASSEMBLY SCREW (8)
VIS DE MONTAGE DE 1-1/2 PO
TORNILLO DE MONTAJE

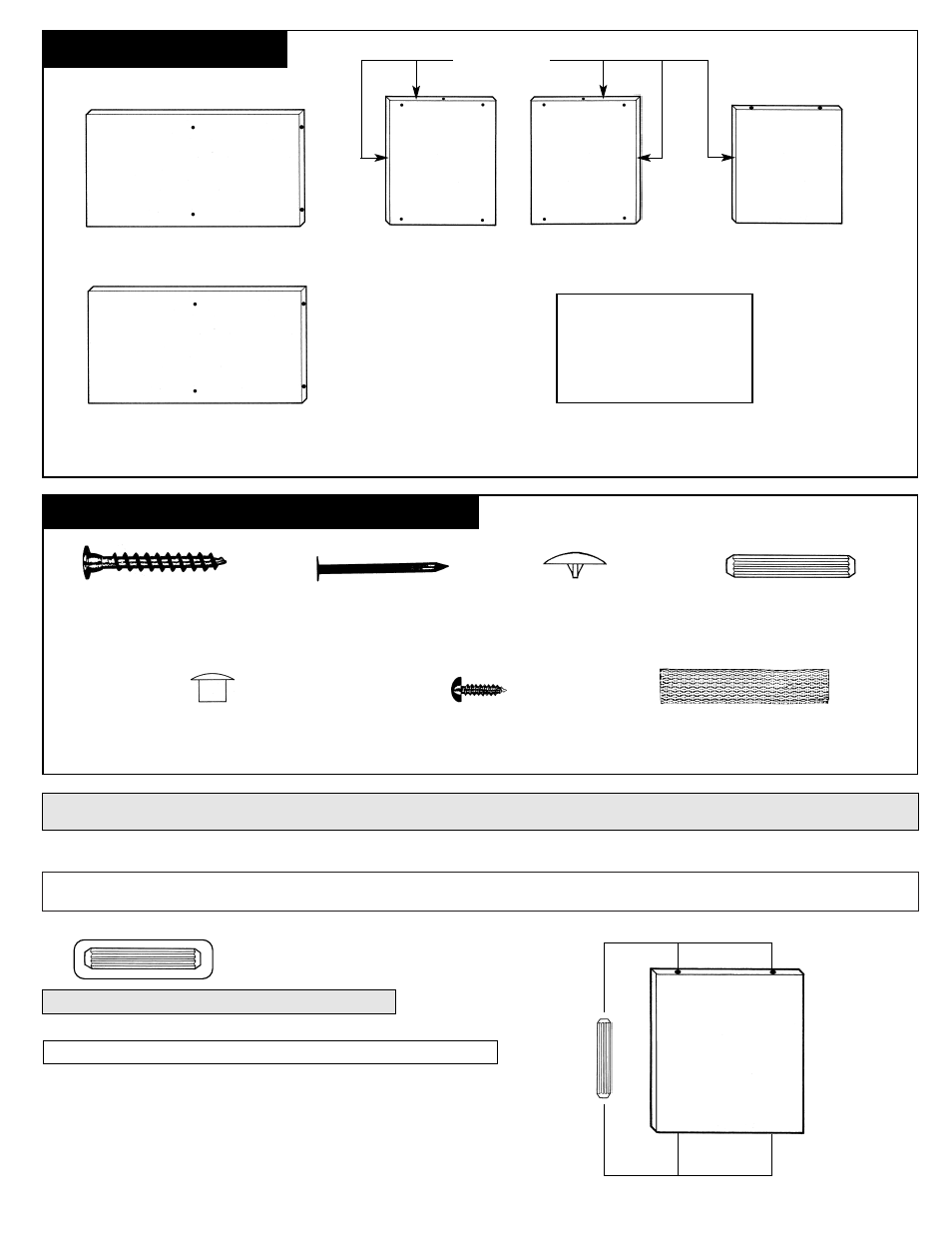

PARTS/ PIÈCES/ PIEZAS
LEFT SIDE PANEL (1)
MONTANT GAUCHE
MONTANTE IZQUIERDO
DIVIDER (1)
CLOISON
DIVISION
RIGHT SIDE PANEL (1)
MONTANT DROIT
MONTANTE DERECHO
TOP FIXED SHELF (1)
TABLETTE SUPÉRIEUR FIXE
ESTANTE FIJO SUPERIOR
B C
FINISHED EDGE
REBORDE FINIS
BORDES ACABADOS
A
BOTTOM FIXED SHELF (1)
TABLETTE INFÉRIEUR FIXE
ESTANTE FIJO INFERIOR
AA
BACK PANEL (1)
PANNEAU ARRIÉRE
PANEL POSTERIOR
DOWEL HOLE PLUG (2)
BOUCHON DE TROU DE CHEVILLE
TAPÓN DEL AGUJERO DE LA CLAVIJA
E
D
UNFINISHED SURFACE
SURFACE NON FINIE
SUPERFICIE NO ACABADA
FINISHED SURFACE
SURFACE FINIE
SUPERFICIE ACABADA
1
Insert (2) Wooden Dowels into holes in each end of Divider (E).
Insérez (2) chevilles en bois dans les trous sur chaque côté de la cloison (E).
Inserte (2) pasadores de madera en los agujeros en ambos lados de la división (E).
E
STRAP (1)
SANGLE
FRANJA
STRAP SCREW (1)
VIS DE SANGLE
TORNILLO DE LA FRANJA
