20 Sp
Manual de Instrucciones y Lista de Piezas
El CONTRAGOLPE es el resultado de un
mal uso de la herramienta y/o de
procedimientos o condiciones de
funcionamiento incorrectos y puede
evitarse tomando las precauciones
necesarias que se proporcionan
a continuación:
1. Sostenga la sierra con firmeza con
las dos manos y posicione su cuerpo
y brazo de un modo que le permita
resistir las fuerzas de CONTRAGOLPE.
El operador puede controlar las
fuerzas de CONTRAGOLPE si toma
las precauciones necesarias.
2. Cuando la hoja se atasque,
o cuando se interrumpa el corte
por algún motivo, libere el
interruptor y sostenga la sierra sin
moverla sobre el material hasta que
la hoja se detenga por completo.
Nunca intente retirar la sierra del
trabajo ni tirar la sierra hacia atrás
mientras la hoja esté en movimiento
o puede haber un CONTRAGOLPE.
Investigue y tome acciones
correctivas para eliminar la causa
del atascamiento de la hoja.
3. Cuando reinicie una sierra en la
pieza de trabajo, centre la hoja de
la sierra en la entalla o corte y
verifique que los dientes de la sierra
no queden enganchados en el
material. Si la hoja de la sierra está
atascada, puede salirse o provocar
un CONTRAGOLPE desde la pieza de
trabajo mientras se reinicia la sierra.
4. Apoye bien los paneles grandes para
minimizar el riesgo de morder la hoja
y de CONTRAGOLPE. Los paneles
grandes tienden a curvarse por su
propio peso. Se deben colocar apoyos
a ambos lados debajo del panel,
junto a la línea de corte y cerca del
borde del panel.
5. No utilice hojas desafiladas ni
dañadas. Las hojas desafiladas o en
mal estado producen que la entalla
se angoste causando fricción
excesiva, atascamiento de la hoja
y CONTRAGOLPE.
6. Los tornillos de ajuste de la base
deben estar ajustados y seguros
antes de hacer el corte. Si el ajuste
de la hoja se mueve durante el
corte, puede provocar atascamiento
y CONTRAGOLPE.
7. Tenga extremo cuidado al hacer
un “Corte en bolsillo” en paredes
existentes u otras áreas ciegas.
La hoja que sobresale puede cortar
objetos que pueden causar
CONTRAGOLPE.
8. Tenga cuidado con los materiales
inclinados, nudosos, húmedos
o deformados. Es muy probable
que estos materiales creen
condiciones de mordida y
posiblemente CONTRAGOLPE.
9. Manténgase alerta. Cualquier
distracción puede provocar que
la hoja se tuerza o se atasque.
Los cortes repetitivos pueden llevar
al usuario a tener movimientos
descuidados.
MANTENIMIENTO
Haga
que sólo
personal calificado preste mantenimiento
a su herramienta eléctrica y usando sólo
repuestos idénticos. Esto asegura que se
preserva la seguridad de la herramienta
eléctrica.
Ensamblaje
CÓMO COLOCAR LA HOJA
Siempre desconecte la herramienta
y deje el interruptor en la posición de
apagado antes de hacer cualquier
armado, ajuste o de cambiar accesorios.
Dichas medidas de seguridad
preventivas reducen el riesgo de que la
herramienta se active por accidente.
Quite siempre las lascas o el material
extraño que se acumulen en la hoja
y/o en el soporte de la hoja. De lo
contrario, la hoja podrá no quedar lo
suficientemente ajustada, lo cual puede
resultar en lesiones personales graves.
1. Afloje el perno girando hacia la
izquierda en el soporte de la hoja
usando la llave allen (ver Figura 2).
2. Con los dientes de la hoja hacia
adelante, introduzca la hoja en el
soporte de la hoja hasta el tope.
Asegúrese de que el borde trasero
de la hoja encaje en el cojinete de
apoyo de la hoja (ver Figura 2).
CUTTING WITH A STRAIGHTEDGE
Always use a rough cut blade when
possible. Clamp a straightedge on the
work parallel to the line of cut and
flush with the side of the saw base.
Either first mark the line of cut and
then position the straightedge parallel
and at the same distance as between
the blade and the side edge of the base
or first mark the side edge of the base
and then clamp the straightedge on the
mark and parallel to the cut line.
As you cut, keep the saw base edge
flush against the straightedge and flat
on the workpiece.
• If using a fence or guide, make sure it
is securely fastened and complies with
manufacturer’s instructions.
LOCK ON/OFF SWITCH
Pressing the ON/OFF switch and using
the “lock” button, the jig saw can be
used continually. The lock button can
be unlocked immediately by simply
pressing the on/ off button again.
CUTTING PANELS AND BOARDS
Large panels and long boards sag or
bend if they are not correctly supported.
If you attempt to cut without leveling
and properly supporting the workpiece,
the blade will tend to bind, causing
kickback. Support large panels. Be sure
to set the depth of the cut so that you
only cut through the workpiece, not
through the supports.
• Always clamp the work piece securely
on a saw horse or bench.
• Always hold the base flush with the
workpiece. Failure to do so may cause
blade breakage, resulting in a serious
injury. Advance the tool very slowly
when cutting curves or scrolling.
Forcing the tool may cause a slanted
cutting surface and blade breakage.
• NEVER hold piece being cut in your
hands or across your leg. It is
important to support the work
properly to minimize body exposure,
blade binding, or loss of control.
TYPES OF CUTTING
Straight Cuts
Without the use of a rip-fence or
guide, a straight cut can very easily be
made. Clamp a straight edge or even a
piece of wood to the workpiece and
guide the edge of the saw against it.
Complete the cut in one direction only.
RIP-CUTTING
Ripping is cutting length wise with
the grain. Select the proper blade
for your job. Use a rip fence for rips
4" wide or less.
CROSS-CUTTING
Cross-cutting is cutting across the
grain. Select the proper blade for
your job. Advance the saw slowly to
avoid splintering the wood.
BEVEL/ ANGLE CUTTING
Always be
sure that
the tool is switched off and unplugged
before tilting the base.
• With the base tilted, you can make
bevel cuts at any angle between 0°
and 45° (left or right).
• Loosen the bolts on the underside of
the tool with an allen wrench.
• Tilt the base until the desired angle is
obtained. The edge of the motor
housing indicates the base angle by
graduations stamped on the base.
• Tighten the 2 bolts to secure the
base.
Cutouts (Hole/ Pocket Cutting)
Pocket cuts are made in the middle of
the workpiece when it cannot be cut
from an edge. They can be made one
of two ways:.
1. Boring a starting hole:
For internal cutouts without a lead-in
cut from an edge, pre-drill a starting
hole 12 mm (1/2") or more in diameter.
Insert the blade into this hole to start
your cut.
2. Plunge cutting:
Plunge cutting is useful and time-
saving in making rough openings in
softer materials. Plunge cutting is not
recommended for harder materials
like steel and scroll blades should
not be used for plunging.
PLUNGE CUTS
1. If the pocket cut is straight-lined, a
pre-drilled hole is not necessary.
2. Tilt the tool up on the front edge of
the base with the blade point
positioned just above the workpiece
surface (see Figure 3).
3. Apply pressure to the tool so that the
front edge of the base will not move
when you switch on the tool and gently
lower the back end of the tool slowly.
4. Once the saw reaches maximum
speed, lower it slowly into the
workpiece.
5. As the blade pierces the workpiece,
slowly lower the base of the tool
down onto the workpiece surface.
6. Keep both hands on the saw while
cutting.
7. Complete the cut in the normal
manner.
8. For 90° or other sharp corners, cut up
to the corner then back out before
rounding the corner off. Once opening
the pocket, approach the corner from
the opposite direction to square it off.
CIRCLE CUTS
A circle cutting guide can help assist in
the sawing of circles. The cut should be
prepared by a pre-drilled hole or a
slight plunge cut near the cutting line.
If using a guide, make sure it complies
with the jig saw and the
Manufacturer’s instructions.
Scroll Cutting
Intricate work can be performed by a jig
saw using a scrolling blade. Make sure
that the blade being used according to
the manufacture’s instructions.
Metal Cutting
• When cutting metal workpieces,
clamp the material down and saw
close to the clamping point to reduce
bending and vibration.
• If the blade begins to vibrate or
chatter excessively, replace blade with
a metal cutting blade with finer teeth.
• For soft metals the blade can become
clogged so use a blade with coarser
teeth.
• Conduit, angle iron, or pipe should
be clamped in a vice and cut as close
to the clamp as possible
• Thin sheet metals should be
“sandwiched” between or laid on top of
tougher wood boards, like plywood,
and the design or layout set on top. This
allows the metal to be cut smoothly and
prevents tearing on the metal material.
• The exposed portion of the saw bar
must be kept clean. Wipe metal chips
away frequently by using an oily cloth.
After use, dispose of oily cloth
appropriately, to prevent fire hazards.
5
www.chpower.com
DG460300CK
Figure 3
Operation (Cont’d.)
Información General
de Seguridad sobre
Herramientas
Eléctricas
(contuación)

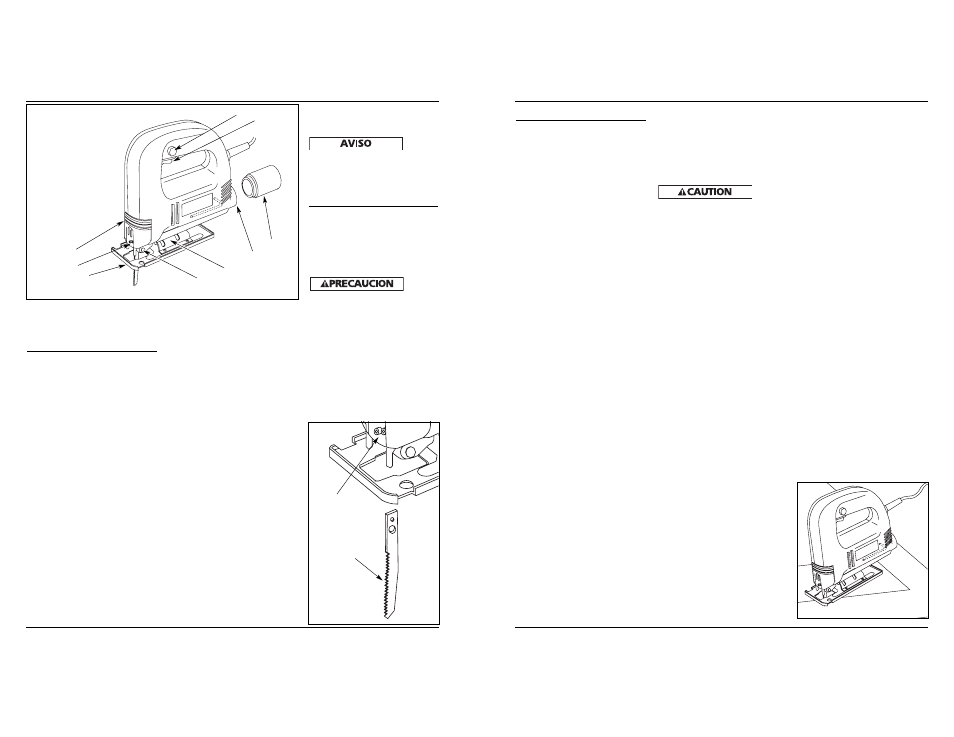

1. Interruptor de
encendido/apagado
2. Botón de bloqueo
3. Protección de
seguridad / Protector
para polvo
4. Pernos del soporte de
la hoja de la sierra
5. Pie (Base)
6. Puerto de extracción
de polvo
7. Accesorio para
extracción de polvo
8. Cojinete de apoyo
de la hoja
1
2
3
4
5
6
7
Figura 1
Figura 2
Pernos del
soporte de la
hoja de la
sierra
Hoja de
la sierra –
Los dientes
hacia
adelante
8
Guía de grados del
ángulo de la base
