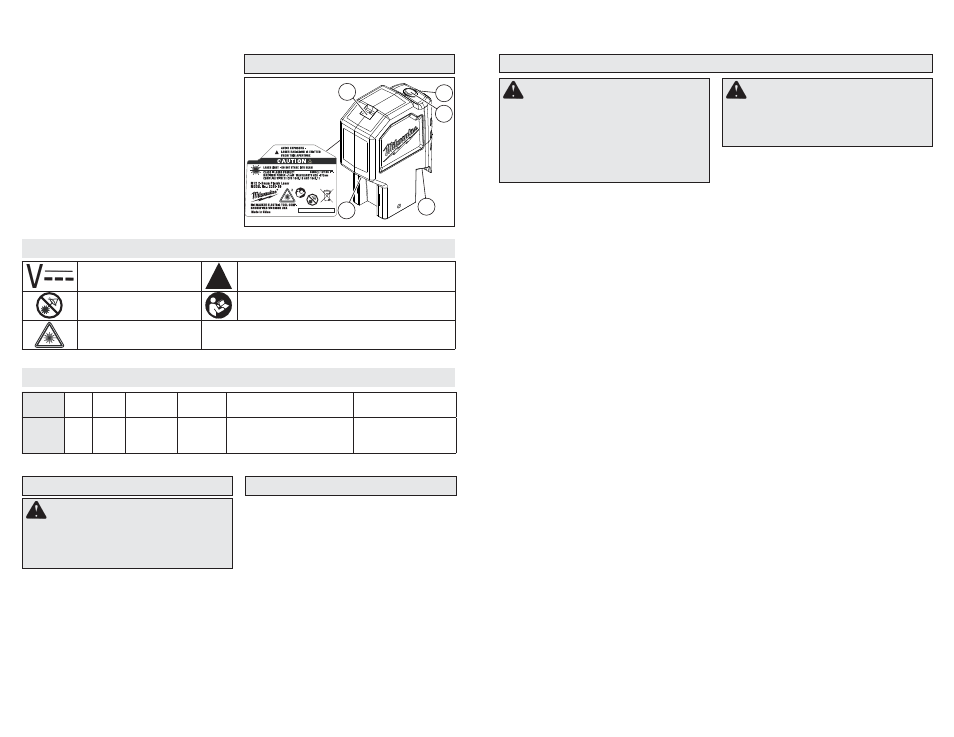

FUNCTIONAL DESCRIPTION
1. Bouton marche/arrêt
2. Voyant d’alimentation
3. Fenêtres du laser
4. Port de batterie
Pictographie
Volts courant continu
Éviter l’exposition : Le rayonnment laser est émis
de cette ouverture
ATTENTION Lampe laser –
Ne pas fi xer le faisceau. Afi n de réduire le risque de blessures, l'utilisateur
doit lire le manuel de l'utilisateur.
Produit laser
Spécifi cations
4
Utilisation du laser à deux faisceaux
Pour allumer et éteindre le laser vertical, ap-
puyer sur le bouton marche/arrêt. Le voyant
d’alimentation s’allume ou s’éteint. Le voyant
d’alimentation clignote lorsque la batterie a moins
d’une heure d’autonomie.
Placer le laser vertical à l’emplacement désiré. Si
les faisceaux lasers commencent à clignoter, l’outil
est nivelé à plus de 4° vers l’extérieur. Ajuster le
laser vertical jusqu’à ce les faisceaux cessent de
clignoter. NOTE : Le laser vertical s’autonivelle
à 4°; il ne doit pas nécessairement être parfaite-
ment à plat.
No de
Cat.
Volts Type
Puissance
maximale
Longueur
d’onde
Plage/Précision Nivellement
2320-20 12 cc
Classe
II
<1mW 635 nm
± 6 mm à 30 m vers le haut
± 6 mm à 15 m vers le bas
Nivellement automatique
de ±4° d’un côté à l’autre
et de l’avant à l’arrière
2
1
3
3
Insertion du bloc de piles dans l’outil
Insérez le bloc de piles à partir de l’avant en le
faisant glisser dans le corps de l’outil.
Pour retirer le bloc de piles, enfoncez les deux
loquets de la pile et faites glisser le bloc hors de
l’outil.
MONTAGE DE L'OUTIL
AVERTISSEMENT Ne recharger la
batterie qu’avec le chargeur spécifi é. Pour
les instructions de charge spécifi ques, lire le
manuel d’utilisation fourni avec le chargeur
et les batteries.
MANIEMENT
• Ne pas retirer ou endommager les étiquettes.
Maintenir en état les étiquettes et les plaques
signalétiques. Des informations importantes y
fi gurent. Si elles sont illisibles ou manquantes,
contacter un centre de services et d’entretien
MILWAUKEE pour un remplacement gratuit.
Entretien de l’outil
Gardez l’outil, la batterie et le chargeur en bon état
en adoptant un programme d’entretien ponctuel.
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance alors qu’il est branché sur une bat-
terie complètement chargée, nettoyez les points de
contact entre la batterie. Si l’outil ne fonctionne tou-
jours pas correctement, renvoyez l’outil, le chargeur
et la batterie à un centre de service MILWAUKEE
accrédité, afi nqu’on en effectue la réparation.
Évaluer la précision du laser vertical
Pour un plafond dont la hauteur se situe entre 3 m
à 6 m, allumer le laser vertical.
Étape A – Marquer l’emplacement des faisceaux
supérieur et inférieur.
Étape B – Tourner le laser vertical de 180° et aligner
le faisceau inférieur avec la marque indiquée à
l’étape A. Le faisceau supérieur doit être aligné
avec la marque indiquée à l’étape A. Si les fais-
ceaux ne sont pas alignés, le laser ne sera plus en
position verticale. Si cela se produit, communiquer
avec un centre de service MILWAUKEE.
ENTRETIEN
AVERTISSEMENT Pour minimiser
les risques de blessures corporelles, dé-
branchez le chargeur et retirez la batterie
du chargeur ou de l’outil avant d’y effectuer
des travaux d’entretien. Ne démontez jamais
l’outil, la batterie ou le chargeur. Pour toute
réparation, consultez un centre de service
MILWAUKEE accrédité.
AVERTISSEMENT Pour minimiser
les risques de blessures ou de dommages à
l'outil, n'immergez jamais l'outil, la batterie
ou le chargeur et ne laissez pas de liquide
s'y infi ltrer.
Nettoyage des fenêtres du laser
Nettoyer les fenêtres du laser à l’aide d’un tampon
de coton trempé dans l’alcool afi n de s’assurer
qu’elles demeurent propres et claires. Retirer la
batterie avant de procéder au nettoyage.
Nettoyage
Débarrassez les évents du chargeur et de l’outil des
débris et de la poussière. Gardez l’outil propres,
à sec et exemptes d’huile ou de graisse. Le net-
toyage de l’outil, du chargeur et de la batterie doit
se faire avec un linge humide et un savon doux.
Certains nettoyants tels l’essence, la térébenthine,
lesdiluants à laque ou à peinture, les solvants
chlorés, l’ammoniaque et les détergents d’usage
domestique qui en contiennent pourraient détéri-
orer le plastique et l’isolation des pièces. Ne laissez
jamais de solvants infl ammables ou combustibles
auprès de l’outil.
