Parte Uno
UBICACIÓN: Lea las INSTRUCCIONES IMPORTANTES para conocer los requisitos de seguridad. Para
obtener mejores resultados, instale el calentador debajo de un armario en el área del hueco del zócalo.
Instale horizontalmente la unidad Perfectoe (modelo UC). No instale el calentador UC en el suelo. No se
necesitan brochales ni soportes. El calentador debe instalarse según las instrucciones indicadas en la
tapa. En los requisitos de espaciado encontrará instrucciones de disposición adicionales. Instálelo al
menos a 6” de la esquina interior y/o de superficies adyacentes verticales.
CONTROLES: Se requiere un termostato. Se recomienda usar un termostato electrónico Cadet para una
comodidad y un control óptimos. Se ofrecen también juegos de termostato opcionales de polo único o
doble para montaje en terreno.
PASO 1 Desconecte la electricidad
Desconecte la electricidad en el tablero del
panel eléctrico (caja de cortacircuitos o fusibles)
y trabe o coloque un cartel en la puerta del
tablero del panel para evitar que alguien vuelva
a conectar la energía mientras se esté trabajando
en el calentador.
PASO 2 Determine el área de instalación
El calentador serie UC REQUIERE UNA
DISTANCIA MÍNIMA de 6 pulgadas desde las
superficies adyacentes (consulte la figura 1).
Sin embargo, Cadet RECOMIENDA 12 pulgadas
desde todas las superficies adyacentes para
lograr un rendimiento más prolongado y limpio.
Si se instalan varios calentadores, deje al
menos tres pies entre ellos.
Para la instalación en una pared/armario
existente, corte una abertura sin acabar de 14½
pulgadas de ancho por 3½ pulgadas de alto. La
abertura debe tener 8½ pulgadas de profundidad
y estar a 6 pulgadas de la pared adyacente.
¡ADVERTENCIA! Los fabricantes de pisos de
vinilo advierten que algunos de sus productos
pueden decolorarse a temperaturas superiores a
110° F. Consulte al fabricante correspondiente
las especificaciones de temperatura para el piso
de vinilo suyo. PASO 5 Monte el calentador
Vuelva a instalar la tapa del calentador y afiáncela
con los cuatro tornillos que se proporcionan.
Deslice el calentador al interior de la abertura.
Afiance el calentador al armario con tornillos
(no se proporcionan) por los orificios inferiores
situados en las bridas. Afiance la rejilla al
calentador con los tornillos que se proporcionan
por los orificios superiores situados en las bridas.
PASO 6 Conecte la electricidad
Vuelva a conectar la electricidad en el tablero del
panel eléctrico (cortacircuito o caja de fusibles).
P
A
RED ADY
ACENTE
PISO

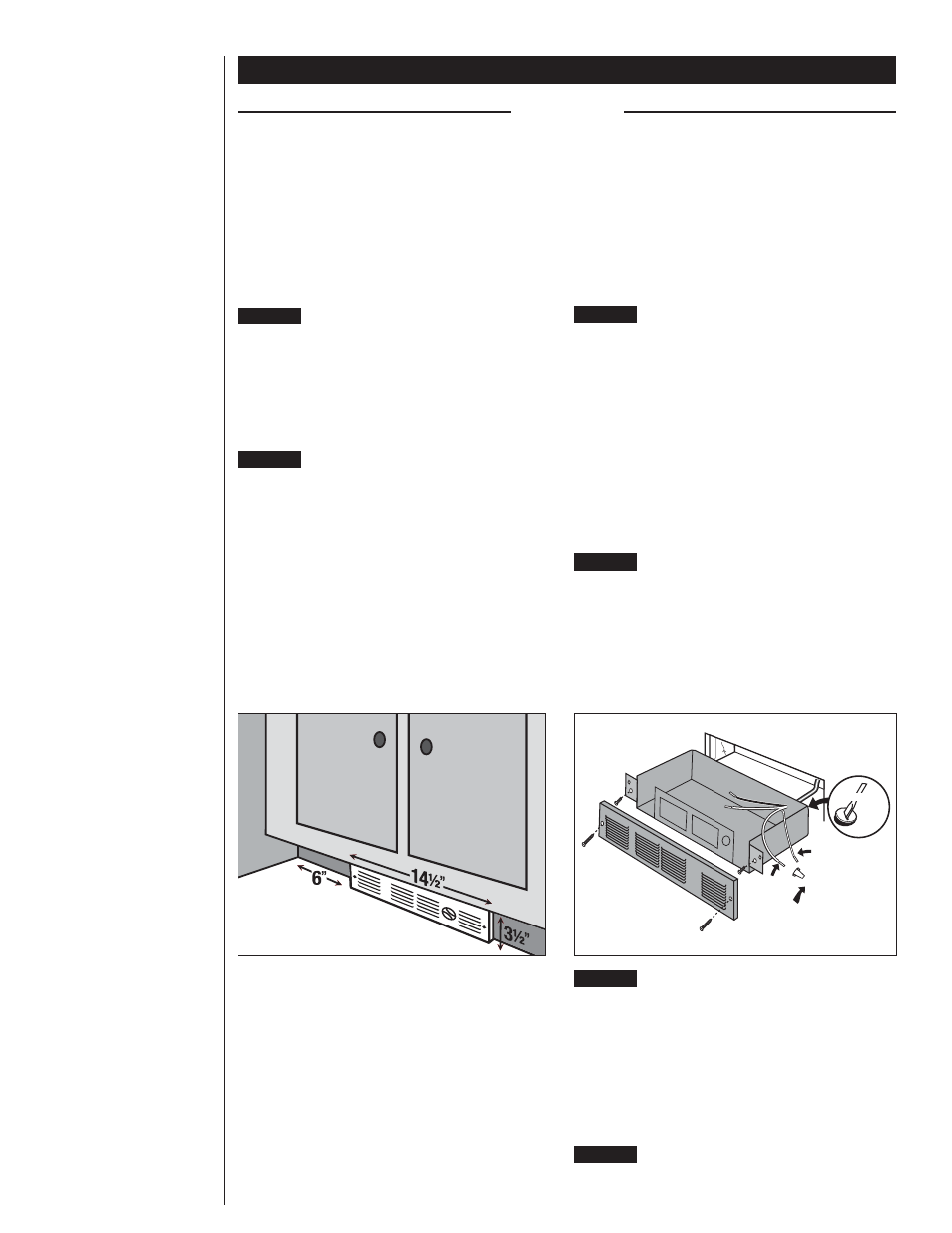

Figura 1
Instrucciones para la instalación
PASO 3 Dirija los alambres de suministro
Para instalaciones con termostatos murales, dirija
el cable de suministro desde el cortacircuito a la
abertura pasando por el termostato. Para modelos
con un juego de termostato opcional para montaje
en terreno, dirija el cable de suministro desde el
cortacircuito a la abertura. Use suficiente cable
como para que se extienda 12 pulgadas más allá de
la abertura. Ponga la tapa del calentador a un lado.
Quite el destapadero y fije el cable de suministro
mediante un conector de alivio de tensión dejando
6 pulgadas de cable de conexión para utilizarlo más
adelante (consulte la figura 2).
DESTAPADERO
CABLE EN ESPIRAL
DE PUESTA A TIERRA
CONECTOR
DE ALAMBRE
CABLE DE
PUESTA
A TIERRA
Figura 2
PASO 4 Conecte los alambres de suministro
Conecte el alambre de puesta a tierra del
suministro al cable en espiral verde de tierra
proporcionado (consulte la figura 2). Empalme
cada alambre del suministro a un alambre del
calentador usando conectores de cables. Nota:
Todas las conexiones de alambres deben hacerse
dentro del calentador.
LEA TODAS LAS
INSTRUCCIONES
E INFORMACIÓN
ACERCA DE LA
SEGURIDAD
¡IMPORTANTE!
Es extremadamente
importante verificar
que los cables de
suministro eléctrico
sean del mismo
voltaje que el
calentador (es decir,
un calentador de 120
voltios con un
suministro de energía
de 120 voltios y un
calentador de 240
voltios con un
suministro de energía
de 240 voltios). Si va a
reemplazar un
calentador existente,
revise las etiquetas
del calentador
antiguo y sustitúyalo
por otro del mismo
voltaje. Si se conecta
un calentador de 240
voltios a un
suministro de energía
de 120 voltios, se
reducirá
drásticamente el
rendimiento del
calentador. Si se
conecta un
calentador de 120
voltios a un
suministro de energía
de 240 voltios, se
destruirá el
calentador. Si se
conecta el calentador
a un suministro de
energía incompatible,
se anulará la
garantía.
