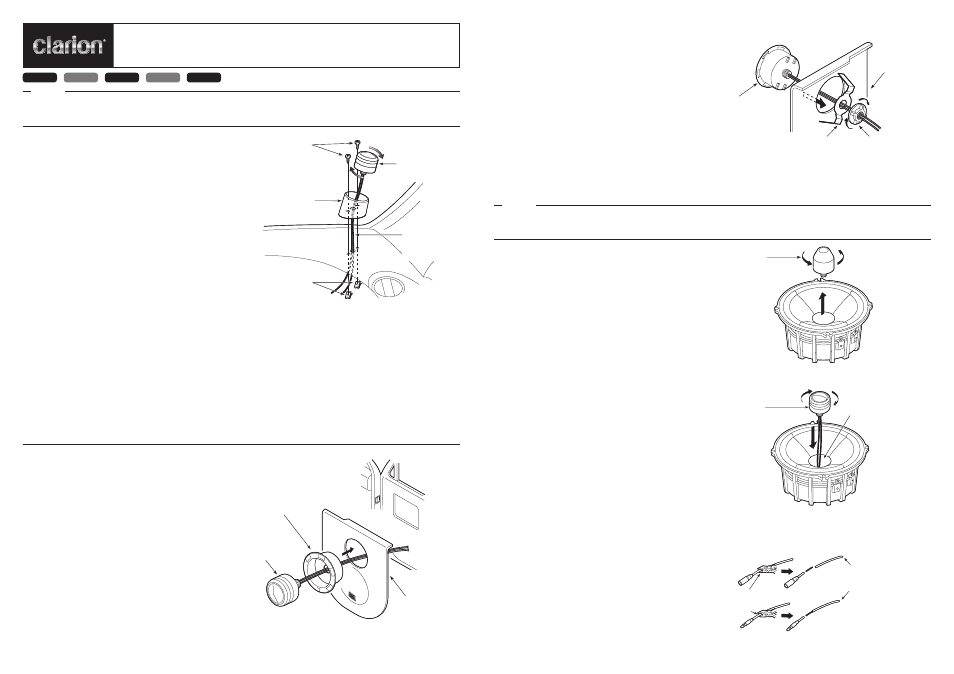

 Dashboard installation example
1. Using the provided mounting screws and speed nuts, install the mount
adapter on the dashboard.
2. Pass the tweeter lead wire through the hole in the mount adapter.
3. Turning the tweeter in the direction of the arrow, insert it into the mount
adapter and fix it firmly in place.
 Exemple d’installation en tableau de bord
1. Au moyen des vis à tôle et de écrous fendus, installez l’adaptateur de
montage sur le tableau de bord.
2. Faites passer le cordon du tweeter par le trou de l'adaptateur de
montage.
3. En tournant le tweeter dans le sens de la flèche, insérez-le dans
l'adaptateur de montage et fixez-le solidement en place.
 Beispiel für Armaturenbrett-Montage
1. Den Montageadapter mit den mitgelieferten Befestigungsschrauben
und Klemmmuttern am Armaturenbrett befestigen.
2. Führen Sie den Tweeter-Leitungsdraht durch das Loch im
Montageadapter.
3. Drehen Sie den Tweeter in Pfeilrichtung, führen Sie ihn in den
Montageadapter ein, und sichern Sie ihn.
 Esempio di installazione sul cruscotto
1. Usando le viti di montaggio e dei dadi rapidi in dotazione, fissare
l’adattatore di montaggio sul cruscotto.
2. Fare scorrere il cavo del tweeter nel foro dell'adattatore di montaggio.
3. Mentre lo si ruota in direzione della freccia, inserire il tweeter
nell'adattatore di montaggio e fissarlo quindi saldamente in posizione.
 Ejemplo de instalación en el tablero de instrumentos
1. Empleando los tornillos de montaje y las tuercas rápidas suministrados,
instale el adaptador de montaje en el tablero de instrumentos.
2. Pase el conductor del altavoz de agudos a por el orificio del adaptador
de montaje.
3. Girando el altavoz de agudos hacia la flecha, insértelo en el adaptador
de montaje y fíjelo firmemente en posición.
 Door trim installation example
1. Remove the door trim, then use the template and open the mounting
hole for the flush-mount spacer.
2. Insert the flush-mount spacer into the mounting hole in the door trim.
(Figure 2)
3. Fit the lever arm from the back of the door trim and fix the flush-mount
spacer firmly to the door trim with the nut. (Figure 3)
 Exemple d’installation en garniture de porte
1. Enlevez la garniture de porte, puis utilisez le gabarit et dégagez le trou
de fixation pour la monture encastrable.
2. Insérez la monture encastrable dans le trou de fixation de la garniture
de porte. (Figure 2)
3. Ajustez le bras de levier par le dos de la garniture de porte et fixer
solidement la monture encastrable à la garniture de porte avec l'écrou.
(Figure 3)
 Beispiel für Türleisten-Montage
1. Entfernen Sie die Türleiste, verwenden Sie dann die Schablone, und
öffnen Sie die Montageöffnung für den eingelassenen Abstandhalter.
2. Führen Sie den eingelassenen Abstandhalter in die Montageöffnung in
der Türleiste ein. (Abbildung 2)
3. Befestigen Sie den Hebelarm auf der Rückseite der Türleiste, und
befestigen Sie den eingelassenen Abstandhalter mit der Mutter fest an
der Türleiste. (Abbildung 3)
Mount adapter
Adaptateur de montage
Montageadapter
Adattatore di installazione
Adaptador de montaje
Tweeter lead wire
Cordon de tweeter
Tweeter-Leitungsdraht
Cavo del tweeter
Conductor del
altavoz de agudos
2-Mounting screws
2-Vis à tôle
2 Befestigungsschrauben
2-viti di montaggio
2-Tornillos de montaje
Tweeter
Tweeter
Tweeter
Tweeter
Altavoz de agudos
Figure 1 / Figure 1 / Abbildung 1 / figura 1 / Figura 1
2-Speed nuts
2-Ecrous-ressorts
2 Klemmmuttern
2 dadi rapidi
2-Tuercas rápidas
Phase plug
Bouchon
de phase
Phasenstecker
Fasatore di
equalizzazione
Corrector
de fase
Figure 4 / Figure 4 / Abbildung 4 / figura 4 / Figura 4
Yoke
Culasse
Joch
Giogo
Horquilla
Tweeter
Tweeter
Tweeter
Tweeter
Altavoz de agudos
Figure 5 / Figure 5 / Abbildung 5 / figura 5 / Figura 5
 Esempio di installazione della copertura della portiera
1. Rimuovere la finitura della portiera e, con l'apposita dima, ricavarvi il
foro in cui inserire lo spaziatore per montaggio incassato.
2. Inserire nel foro appena ricavato nella finitura della portiera lo
spaziatore per montaggio incassato (figura 2).
3. Dal lato posteriore della finitura della portiera collocare il braccio di
leva e, con il dado, fissarvi saldamente lo spaziatore per montaggio
incassato (figura 3).
 Ejemplo de instalación en el panel de adorno de la puerta
1. Saque el panel de adorno de la puerta y, a continuación, utilice la
plantilla y taladre el orificio de montaje para el separador para montaje
a ras.
2. Inserte el separador para montaje a ras en el orificio de montaje en el
panel de adorno de la puerta. (Figura 2)
3. Ajuste el brazo de la palanca de la parte posterior del panel de adorno
de la puerta y fije el separador para montaje a ras firmemente al panel
de adorno de la puerta con la tuerca. (Figura 3)
1. Turn the phase plug in the direction of the arrow to remove it. (Figure 4)
CAUTION:
When removing and attaching the tweeter or phase plug, take care to avoid
damaging the voice coil or letting dirt get inside.
2. Pass the tweeter lead wire through the hole in the yoke, then turn the tweeter
in the direction of the arrow to fix it firmly in place. (Figure 5)
3. Cut the tweeter lead wire and the bullet terminal of the tweeter lead wire
coming from the cross-over network, and then remove the insulating
cover.(Figure 6)
1. Tournez le bouchon de phase dans le sens de la flèche pour le déposer.
(Figure 4)
ATTENTION:
Lors de la dépose et du montage du tweeter ou du bouchon de phase, veillez
à ne pas endommager la bobine mobile et à ne pas laisser de corps étranger
pénétrer à l'intérieur.
2. Faites passer le cordon du tweeter par le trou de la culasse, puis tournez le
tweeter dans le sens de la flèche pour le fixer solidement en place. (Figure 5)
3. Coupez le cordon du tweeter et la cosse cylindrique du cordon de tweeter
venant du réseau de filtres séparateurs, puis enlevez l'isolant. (Figure 6)
1. Drehen Sie den Phasenstecker in Pfeilrichtung, um ihn zu entfernen.
(Abbildung 4)
VORSICHT:
Achten Sie beim Entfernen und Abringen des Tweeters oder Phasensteckers
darauf, die Stimmenspule nicht zu beschädigen und kein keinen Schmutz
eindringen zu lassen.
2. Führen Sie den Tweeter-Leitungsdraht durch das Loch im Joch, und drehen
Sie den Tweeter dann in Pfeilrichtung, um ihn zu sichern. (Abbildung 5)
3. Schneiden Sie den Tweeter-Leitungsdraht und die Kugelbuchse des Tweeter-
Leitungsdrahts von der elektrischen Frequenzeiche ab, und entfernen Sie
dann die Isolierhülle. (Abbildung 6)
1. Rimuovere il fasatore di equalizzazione ruotandolo in direzione della freccia
(figura 4).
AVVERTENZA:
Durante la rimozione e l'installazione del tweeter o del fasatore di equalizzazione
occorre evitare di danneggiare il voice coil e di lasciar penetrare la sporcizia.
2. Fare scorrere il cavo del tweeter nel foro del giogo e quindi ruotare il tweeter
stesso nel senso della freccia sino a bloccarlo saldamente in posizione
(figura 5).
3. Tagliare il cavo del tweeter e il cavo con spinotto lungo proveniente dalla rete
di cross-over, rimuovendone quindi il materiale isolante (figura 6).
1. Gire el corrector de fase hacia la flecha para sacarlo. (Figura 4)
PRECAUCIÓN:
Cuando saque y fije el altavoz de agudos o corrector de fase, tenga cuidado en
no dañar la bobina móvil o en no dejar suciedad en el interior.
2. Pase el conductor del altavoz de agudos a través del orificio en la horquilla
y, a continuación, gire el altavoz hacia la flecha para fijarlo firmemente en
posición. (Figura 5)
3. Corte el conductor del altavoz de agudos y el terminal en forma de bola
del conductor del altavoz de agudos que viene de la red divisora y, a
continuación, saque la cubierta de aislamiento. (Figura 6) Figure 2 / Figure 2 / Abbildung 2 / figura 2 / Figura 2
Flush-mount spacer
Monture encastrable
Eingelassener
Abstandhalter
Spaziatore per montaggio
incassato
Separador para
montaje a ras
Tweeter
Tweeter
Tweeter
Tweeter
Altavoz de agudos
Door trim
Garniture de porte
Türleiste
Finitura della
portiera
Panel de adorno
de la puerta
Lever arm
Bras de levier
Hebelarm
Braccio di leva
Brazo de palanca
Nut
Écrou
Mutter
Dado
Tuerca
Door trim
Garniture de porte
Türleiste
Finitura della
portiera
Panel de adorno
de la puerta
Flush-mount spacer
Monture encastrable
Eingelassener
Abstandhalter
Spaziatore per montaggio
incassato
Separador para montaje
a ras
Figure 3 / Figure 3 / Abbildung 3 / figura 3 / Figura 3
To tweeter/
cross-over network
Vers tweeter/
réseau de filtres
séparateurs
Zum Tweeter/
zur elektrischen
Frequenzweiche
Al tweeter/
rete di cross-over
Al altavoz de
agudos/red divisora
Cut here.
Coupez ici .
Hier abschneiden.
Tagliare qui
Corte aquí.
Remove
the insulating
cover.
Enlevez
l'isolant.
Entfernen Sie
die Isolierhülle.
Rimuovere
il materiale
isolante.
Saque
la cubierta
de aislamiento.
Figure 6 / Figure 6 / Abbildung 6 / figura 6 / Figura 6
HOW TO ATTACH THE TWEETER TO THE MID-WOOFER / MONTAGE DU TWEETER SUR LE HAUT-PARLEUR
DE MÉDIUM-GRAVE / BEFESTIGEN DES TWEETERS AM MITTELTÖNER / COME FISSARE IL TWEETER AL MID-
WOOFER / CÓMO FIJAR EL ALTAVOZ DE AGUDOS AL ALTAVOZ DE GAMA MEDIA/GRAVES
2.
EXAMPLE OF TWEETER INSTALLATION / EXEMPLE D'INSTALLATION D'UN TWEETER / BEISPIEL FÜR TWEETER-MONTAGE /
ESEMPIO DI INSTALLAZIONE DEL TWEETER / EJEMPLO DE INSTALACIÓN DEL ALTAVOZ DE AGUDOS
1.
