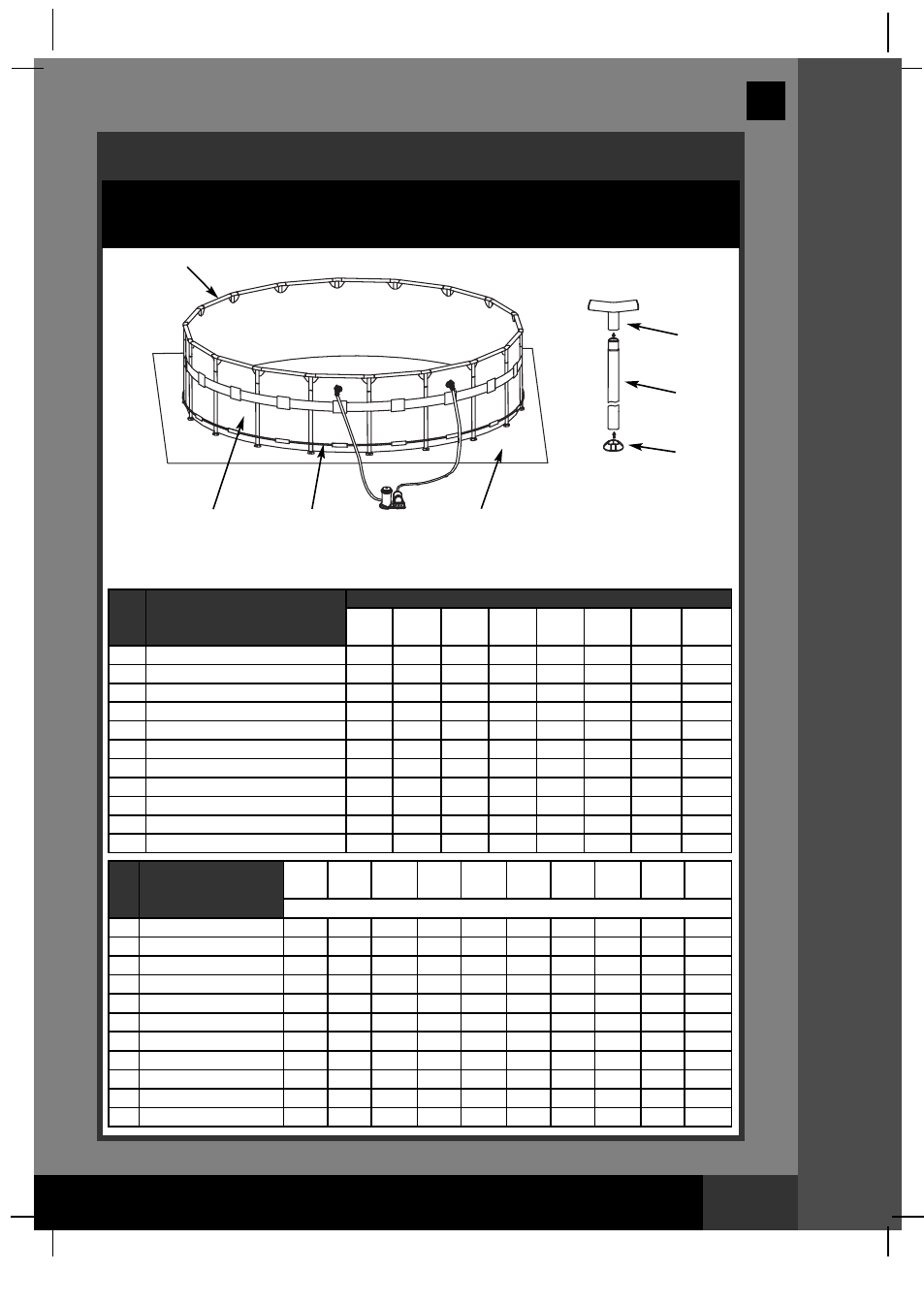

PARTS REFERENCE
Before assembling your product, please take a few minutes to check the contents
and become familiar with all the parts.
12' (366 cm), 14' (427 cm), 16' (488 cm), 18' (549 cm), 20' (610 cm), 22' (671 cm), 24' (732 cm) & 26' (792 cm) models
NOTE: Drawings for illustration purpose only. Actual product may vary. Not to scale.
1
2
3
4
5
7
6
REF
NO.
DESCRIPTION
POOL SIZE & QUANTITIES
12'
(366cm)
14'
(427cm)
16'
(488cm)
18'
(549cm)
20'
(610cm)
22'
(671cm)
24'
(732cm)
26'
(792cm)
1
T - JOINT
12
14
16
18
20
22
24
26
2
VERTICAL LEG
12
14
16
18
20
22
24
26
3
LEG CAP
12
14
16
18
20
22
24
26
4
HORIZONTAL BEAM
12
14
16
18
20
22
24
26
5
POOL LINER (DRAIN VALVE CAP INCLUDED)
1
1
1
1
1
1
1
1
6
RESTRAINING ROPE (OPTIONAL)
1
1
1
1
1
1
1
1
7
GROUND CLOTH (OPTIONAL)
1
1
1
1
1
1
1
1
8
DRAIN CONNECTOR
1
1
1
1
1
1
1
1
9
DRAIN VALVE CAP
1
1
1
2
2
2
2
2
10
POOL COVER
1
1
1
1
1
1
1
1
11
STRAINER HOLE PLUG (WITH 1 EXTRA)
3
3
REF
NO.
DESCRIPTION
12’ x 36” (366
cm x 91cm)
14’ x 42” (427
cm x 107cm)
14’ x 48” (427
cm x 122cm)
16’ x 48” (488
cm x 122cm)
18’ x 48” (549
cm x 122cm)
18’ x 52” (549
cm x 132cm)
20’ x 48” (610
cm x 122cm)
22’ x 52” (671
cm x 132cm)
24’ x 52” (732
cm x 132cm)
26’ x 52” (792
cm x 132cm)
SPARE PART NO.
1
T - JOINT
11527 11359
11458
11449
11449
11450 11449
11450
11450
11450
2
VERTICAL LEG
11528 11360
11459
11452
11452
11452 11452
11452
11452
11452
3
LEG CAP
11361 11361
11361
11453
11453
11453 11453
11453
11453
11453
4
HORIZONTAL BEAM
11529 11362
11362
11451
11451
11451 11451
11451
11451
11451
5
POOL LINER (DRAIN VALVE CAP INCLUDED)
11517 11363
11518
11080
11448
10989 11291
11512
11293
11541
6
RESTRAINING ROPE (OPTIONAL)
10587
10587
10317
10317
10317 11292
11511
10420
11544
7
GROUND CLOTH (OPTIONAL)
18932
18932
18927
18933
18933 11290
11510
18935
11543
8
DRAIN CONNECTOR
10184 10184
10184
10184
10184
10184 10184
10184
10184
10184
9
DRAIN VALVE CAP
10649 11044
11044
11044
11044
11044 11044
11044
11044
11044
10
POOL COVER
11054
11054
10754
18937
18937 11289
11509
18929
11542
11
STRAINER HOLE PLUG (WITH 1 EXTRA)
10127 10127
10127
