DE - 4
TruVision NVR 20 Schnell Start Anleitung

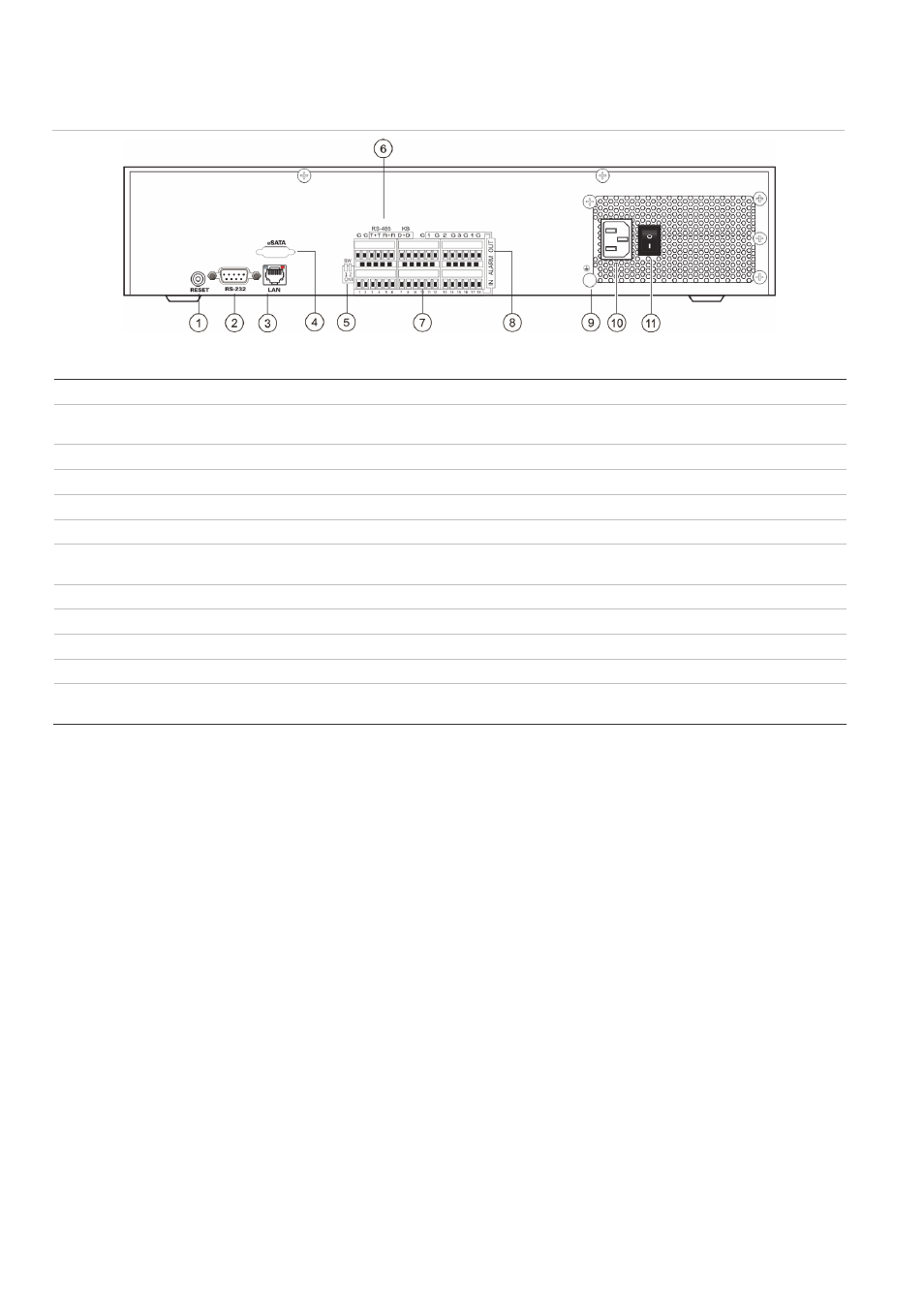

Abbildung 4: Rückseite des TVN 20
Tabelle 2: Elemente der Rückseite
Nr. Element
Beschreibung
1 Reset
(Zurücksetzen)
Setzt das Gerät auf die Werkseinstellungen zurück.
2
RS-232
Für Verbindung mit PC zur Problemlösung.
3
LAN
10/100/1000 Mbit/s UTP-Ethernet-Schnittstelle
4 eSATA
Zur
künftigen
Verwendung
5 RS-485-Schalter
Zur
künftigen
Verwendung
6 RS-485-
Anschlüsse
Zur künftigen Verwendung
7
Alarmeingang
16 Alarmeingänge (NO/NC)
8 Alarmausgang
4
Relaisausgänge
9 ERDUNG Erdungspunkt
10
Netzstecker
Verbindung für das Anschlusskabel
11
Netzschalter
Netz Ein/Aus (Verwenden Sie die Power-Taste am Frontbedienelement des Geräts, um die
Stromzufuhr zum Gerät auszuschalten.)
