Clarke ® Operator's Manual -FOCUS S17/L17 and S20/L20 Page -65-
FR
9. Placez les batteries dans le compartiment
indiqué à la Figure 11.
AVERTISSEMENT: Les batteries sont lourdes.
Il existe un risque de blessure si vous
soulevez les batteries sans aide. Faites-
vous aider pour soulever les batteries.
AVERTISSEMENT: Les batteries constituent
un danger potentiel. Portez toujours
des lunettes et vêtements de protection
pour tout travail près des batteries. NE
FUMEZ PAS!
10. Connecter les câbles qui relient les batteries et
installer le long câble de connexion de
l'ensemble des batteries comme indiqué à la
figure 11.
11 Fixez les batteries en place à l'aide des
courroies des batteries (Voir Figure 12).
12. Réinstallez le réservoir de récupération en vous
assurant que la cheville pivotante du réservoir de
récupération est installée au-dessous de la
plaque métallique sur le réservoir de solution.
(Voir figure 13A).
13. Ré-attachez la pince sur le réservoir de
récupération (Voir figure 10.)
AVERTISSEMENT: Le réservoir de
récupération peut tomber de la ma-
chine lorsque vous ouvrez le réservoir
ou que vous faites fonctionner la
machine si le réservoir de récupération
n'est pas correctement installé.
Assurez-vous que la cheville pivotante
du réservoir de récuperération se
trouve au-dessus de la plaque
métallique sur le réservoir de solution
et que la pince est fixée au réservoir
de récupération.
14. Réinstallez le réservoir de récupération et les
flexibles en s'assurant que les tuyaux
d'aspiration et de la racle sont positionnés sur le
dessus du tuyau d'évacuation (Voir Figure 13B).
15. Reconnectez le connecteur bleu de flottaison
(Voir figure 9, page 12).
16. Chargez les batteries avant d'utiliser la machine.

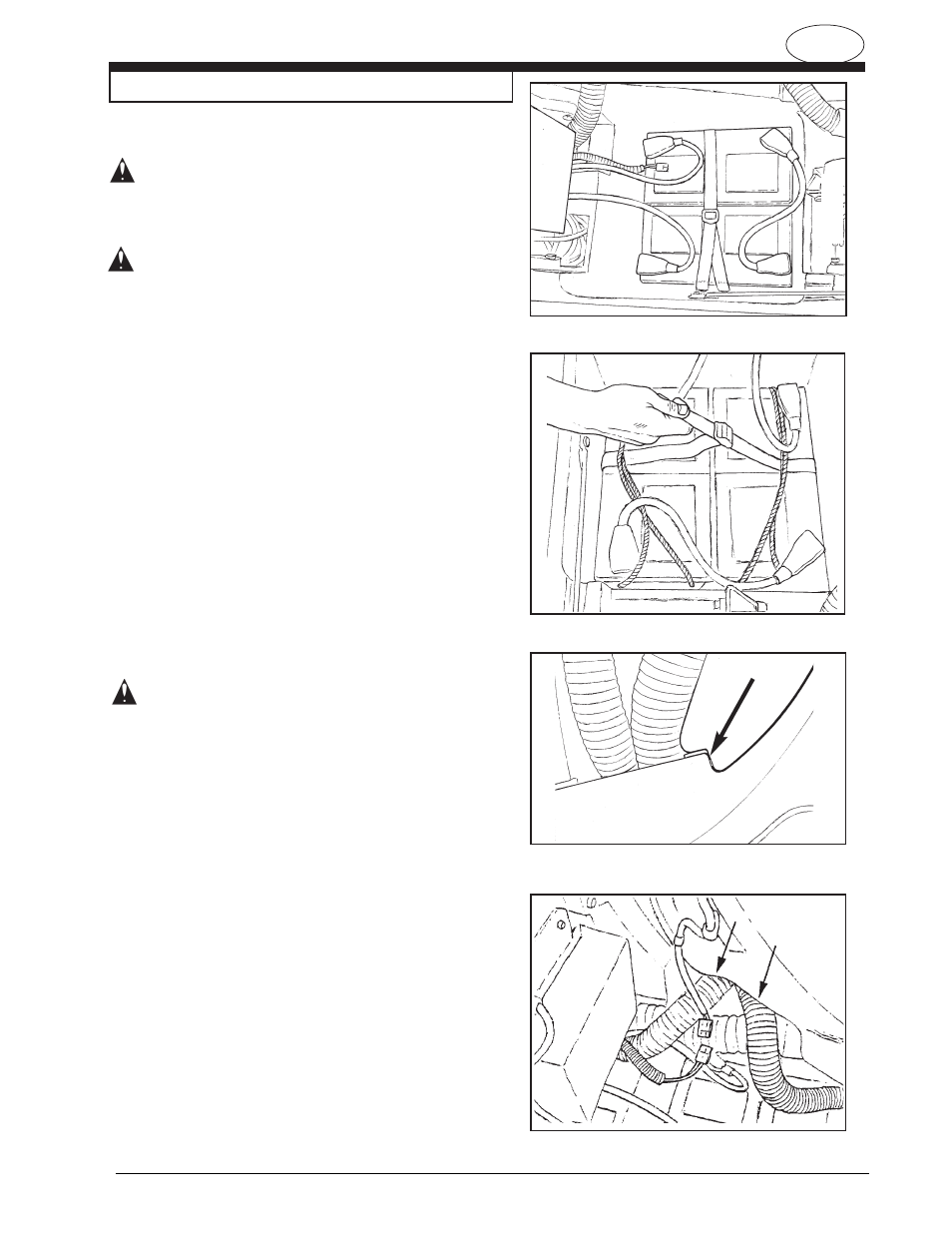

Préparation de la machine avant la mise en service
Figure 11
Figure 12
Figure 13A
Figure 13B
AVANT
-
-
+
+
