S-4 S-5

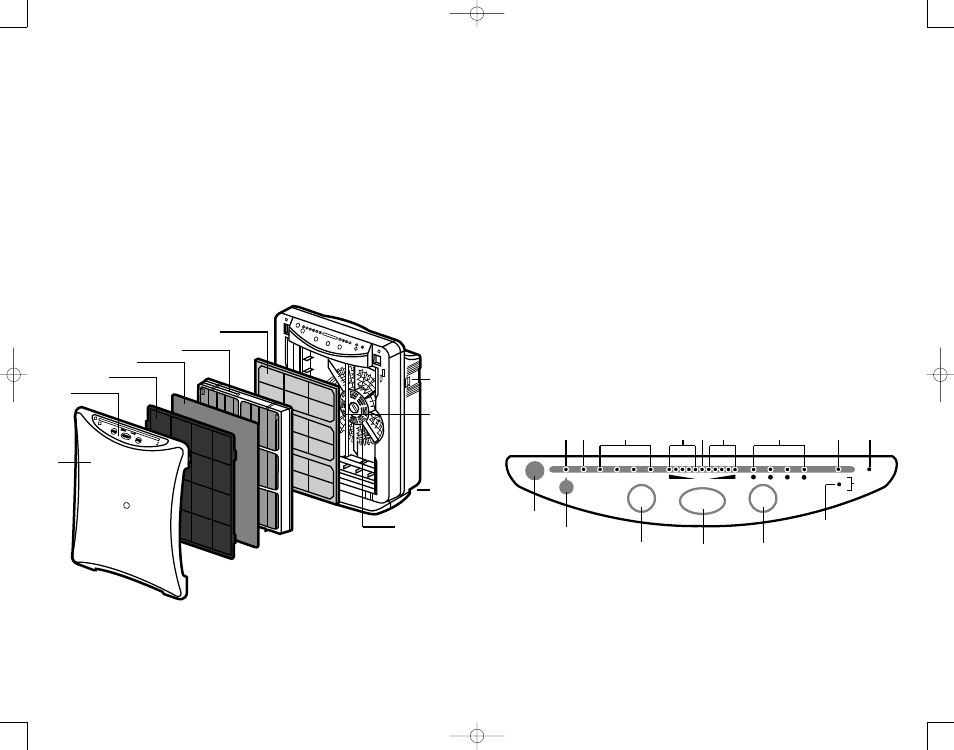

IDENTIFICACIÓN DE PARTES (Continuación)
Unidad principal
1. Cubierta frontal
2. Panel de Control
3. Prefiltro
4. Filtro de carbón activado
5. Filtro HEPA
6. Filtro PCO
7. Cubierta del sensor de polvo
8. Foco de luz UV
9. Cable eléctrico
10. Ionizador
IDENTIFICACIÓN DE PARTES (Continuación)
Panel de Control
A. Luz indicadora del ionizador
B. Luz indicadora del modo automático
C. Luces indicadoras de la velocidad del ventilador
D. Luces indicadoras de polvo doméstico
E. Luz indicadora de aire limpio
F. Luces indicadoras de polvo microscópico
G. Luces indicadoras del ajuste del temporizador
H. Luz indicadora ‘Check’ (Inspección) del filtro
I. Luz indicadora de "UV"
J. Ventana del receptor del control remoto
K. Botón de encendido / apagado del Ionizador
L. Botón indicador “Speed” (Velocidad) del ventilador
M. Botón de encendido / apagado
N. Botón de ajuste ‘Timer’ (Temporizador)
O. Indicador empotrado de ‘reajuste’ de verificación
del filtro
AUTO QUIET L H TURBO
SPEED TIMER ON/OFF
HOME DUST MICRO DUST
TIMER 1 2 4 8 hr hr hr hr CHECK
RESET
FILTER
UV
IONIZER
A B C D E F G H I
J
K
L M N
O
1
2
3
4
5
6
7
8
9
10
