HU 64
FZR 2020-E
5. A VEZETŐLEMEZ ÉS A LÁNC FELSZERELÉSE
FIGYELEM!
A láncfűrészt ki kell húzni a hálózatból.
FIGYELEM!
A lánc felszerelésekor és ellenőrzésekor mindig
használjon védőkesztyűt, nehogy a lánc éles
pengéi sérülést okozzanak.
A biztonsági fék karját (1. ábra 5. pont) ki kell
biztosítani (húzza a felső fogantyú irányába)
Lazítsa ki a lánckerék fedelét rögzítő csavart (1. ábra
7. pont), és vegye le a lánckerék fedelét (1. ábra 10.
pont)
Már a csomagolásban rá van erősítve a lemezre
a gyorsfeszítő rendszer kereke (ld. 2. ábra 1. pont).
A lemez cseréje esetén ezt a kereket le kell venni, és
az új lemezre fel kell tenni
Helyezze fel a láncot a lemezre, a lemezt a lánccal
tegye fel a vezetőcsavarra (3. ábra 1. pont), a láncot
pedig húzza rá a lánchajtó kerékre. (3. ábra 3. pont)
A gyorsfeszítő rendszer (3. ábra 2. pont) kerekének
elforgatásával enyhén feszítse tovább a láncot.
Helyezze fel a lánckerék fedelét, és a fedél
rögzítőcsavarja segítségével rögzítse. (4. ábra)
A csavart ne húzza be teljesen, akkor nem lehet
továbbfeszíteni a láncot
Feszítse tovább a láncot a feszítőcsavarral (1. ábra
6. pont).
A feszítéshez tartani kell a láncrendszer fedelének
csavarját (ld. 5. ábra)
FIGYELEM!
A lánc akkor van megfelelően megfeszítve,
ha a láncot le tudja emelni a vezetőlemezről, és
a magassága vízszintes állásban a vezetőlemez
közepén 3 - 4 mm.

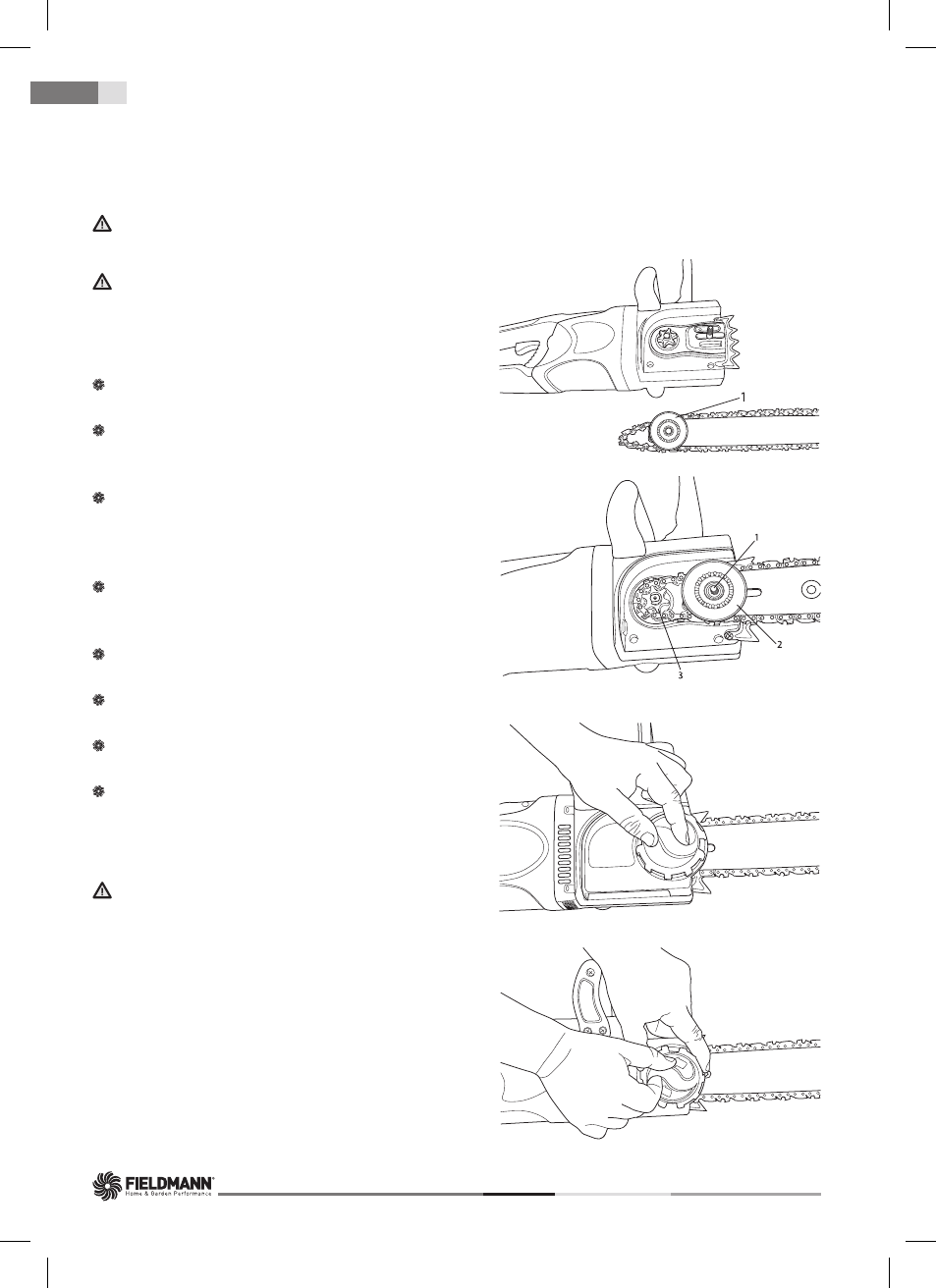

A vezetőlemez és a lánc felszerelése
2. kép
3. kép
4. kép
5. kйp
