SL 100
FZP 2020-E

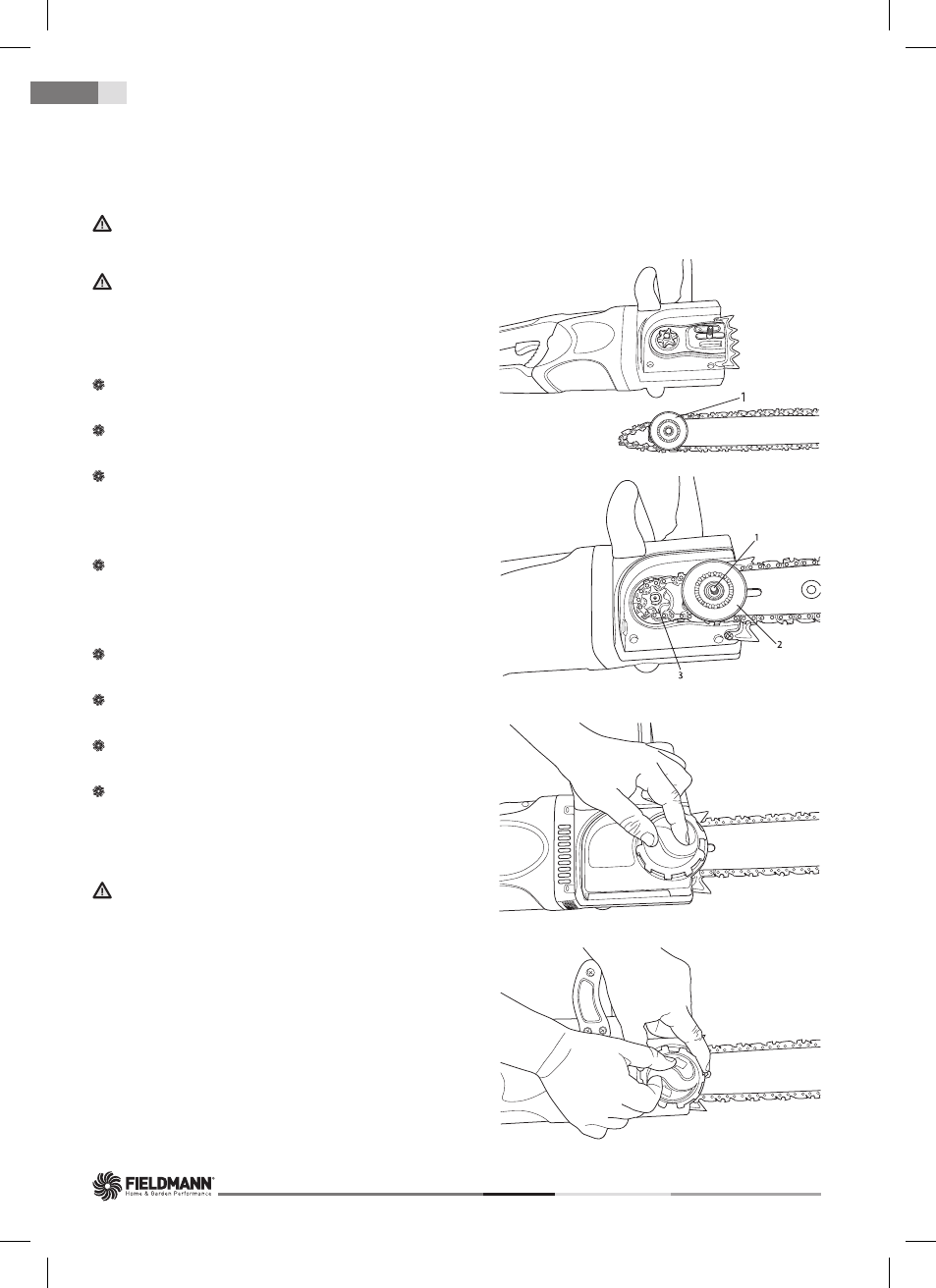

5. NAMESTITEV MEČA IN VERIGE
POZOR!
Verižno žago obvezno odklopite z napajanja.
POZOR!
Med nameščanjem ali pregledovanjem verige
vedno nosite zaščitne rokavice, sicer se z ostrimi
rezili lahko poškodujete.
Ročica zapore premikanja verige (slika 1, točka 5)
mora biti sproščena (stisnite jo ob ročaj)
Odvijte pritrdilo pokrova zobnika (slika 1, točka 7)
in slednjega odstranite (slika 1, točka 10)
Kolesce sistema za hitro namestitev (glejte sliko 2,
točka 1) je že nameščeno.
Pri menjavi meča to kolesce lahko odstranite in ga
namestite na nov meč
Verigo namestite na meč; slednjega z nameščeno
verigo nasadite na vodilo z navojem (slika 3, točka 1)
in namestite verigo okoli pogonskega zobnika
(slika 3, točka 3)
Obrnite kolesce sistema za hitro namestitev (slika 3,
točka 2) in enostavno nastavite napetost verige.
Pokrov zobnika namestite nazaj in privijte pritrdilo
(slika 4)
Pritrdila ne privijte do konca, sicer ne boste mogli
nastaviti napetosti verige
Z napenjalnim kolescem nastavite napetost verige
(slika 1, točka 6).
Pri napenjanju verige morate pritrdilo pokrova
zobnika tiščati noter (glejte sliko 5)
POZOR!
Veriga je pravilno napeta, če jo je na sredini meča,
ki je v vodoravnem položaju, možno dvigniti za
3 do 4 mm proč od meča.
Namestitev meča in verige
Slika 2
Slika 3
Slika 4
Slika 5
