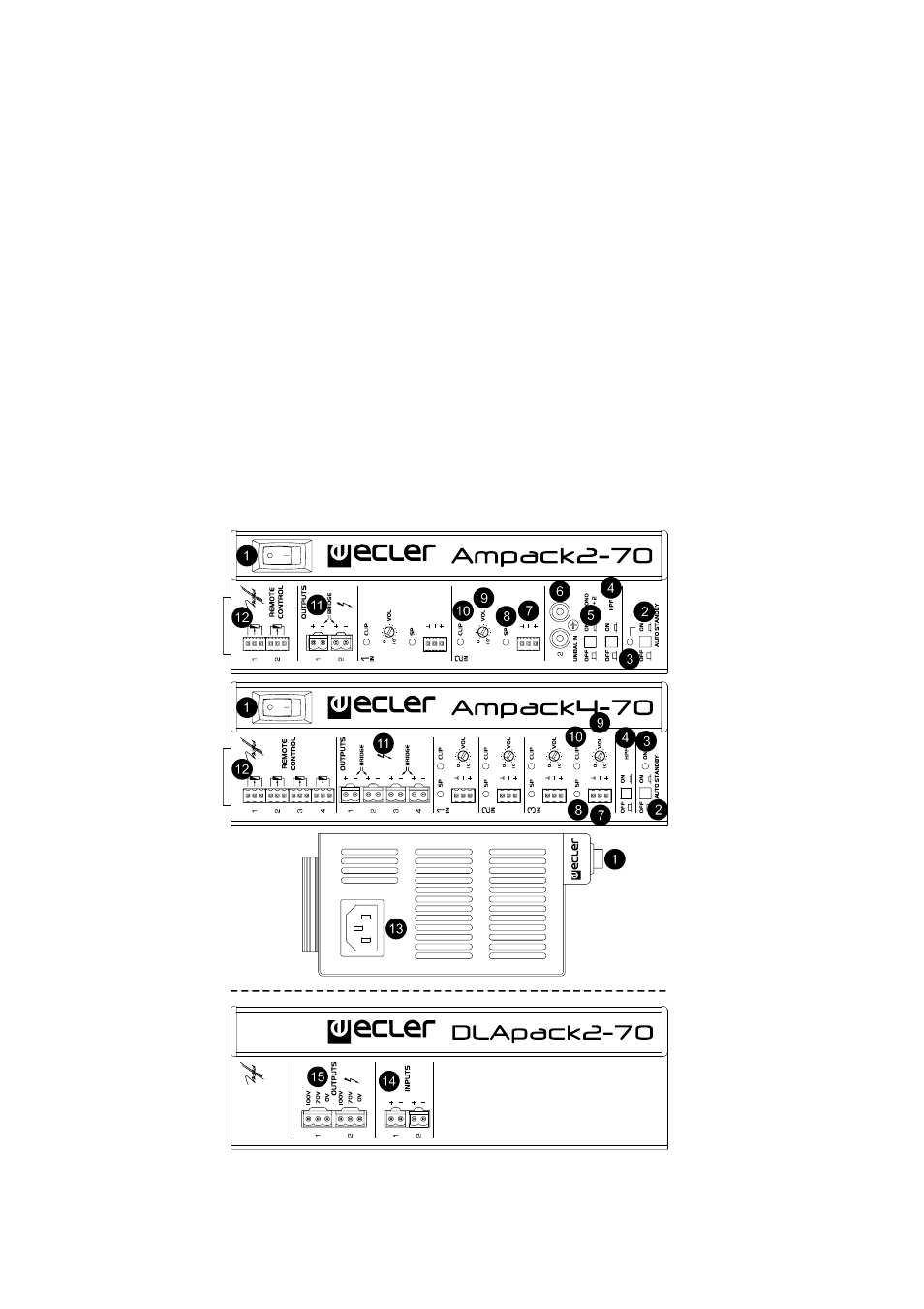

6. FUNKTIONSLISTE
1. Schalter zur Inbetriebnahme, 0/I
2. Konfiguration der automatischen Abschaltung, AUTO STANDBY
3. LED Anzeige, AUTO STANDBY
4. Umschalter Hochpassfilter, HPF
5. Mono Schalter, 1+2
6. Signaleingang mit RCA Anschluss, 1 2
7. Eingangsleiste schraubbar
8. Signalanzeige, SP
9. Kanalpegel, VOL
10. Clip Anzeige, CLIP
11. Schraubklemmen für Ausgang
12. Verschraubbare Anschlüsse für Fernsteuerung
13. Netzanschlußbuchse
14. Schraubbare Eingangsanschlüsse, INPUTS
15. Schraubbare Linienausgangsanschlüsse, OUTPUTS
7. FUNKTIONSDIAGRAMM
