19 Sp
VH300300
Ensamblaje
Desconecte el cordón
eléctrico, amárrelo y aléjelo
del tomacorrientes, después
libere toda la presión del tanque antes
de tratar de instalar el compresor,
darle servicio, moverlo de sitio o darle
cualquier tipo de mantenimiento.
INSTALACIÓN DEL FILTRO DE AIRE
Atornille el filtro de entrada en el
puerto de entrada roscado de 12,7 mm
(1/2 inch) NPT del cabezal del
compresor.
LUBRICACION
¡ESTA UNIDAD NO
TIENE ACEITE! Siga
las instrucciones de lubricación antes de
utilizar el compresor.
Asegúrese de que la extensión
de drenaje haya sido instalada (si
se incluye), luego retire la varilla
de medición/respiración y llene la
bomba con aceite. Utilice aceite para
compresor de Grado industrial SAE 30 o
aceite para motor totalmente sintético
como por ejemplo Mobil 1
® 10W-30. No
utilice aceite automotriz regular como
por ejemplo 10W-30.
Vea la forma adecuada de luubricación
en la Figura 1.
En las bombas con mirilla de aceite,
el nivel de aceite puede verificarse y
mantenerse como se indica en le
Figura 1.
PERIODO DE USO INICIAL
Nunca instale el
compresor sobre
las bases de madera usadas para
transportarlo.
Después de instalar el compresor,
encienda el cabezal y déjelo funcionar
sin carga (0 bar) por 30 minutos. Use un
regulador de presión y fije la presión
a 2,76 bar. No le conecte ninguna
manguera ni herramienta al compresor
y déjelo funcionar por 30 minutos
adicionales.
M antenimiento
Después libere
toda la presión del sistema antes de
tratar de instalar el compresor, darle
servicio, moverlo de sitio o darle
cualquier tipo de mantenimiento.
Todos los trabajos de reparación los
debe hacer un técnico autorizado.
PARA EL FUNCIONAMIENTO
EFICIENTE:
Semanalmente haga la siguiente
prueba para verificar el funcionamiento
adecuado de la válvula de seguridad
y déle el mantenimiento necesario
indicado en la tabla de mantenimiento.
HUMEDAD EN EL AIRE
COMPRIMIDO
La humedad que se acumula en
el aire comprimido se convierte
en gotas a mediada que sale del
cabezal. Cuando el nivel de humedad
es muy alto o cuando el compresor
ha estado en uso continuop por
mucho tiempo, esta humedad se
acumulará en el tanque. Cuando
esté pintando o rociando arena, la
humedad saldrá del tanque mezclada
con el material que esté rociando.
IMPORTANTE: Esta condensación
ocasionará manchas en la pintura,
especialmente cuando esté pintando
con pinturas que no sean a base
de agua. Si está rociando arena,
la humedad hará que la arena se
aglutine y obstruya la pistola.
Instale un fi ltro de línea, ubicado lo
más cerca posible de la pistola, para
tratar de eliminar este problema.
TORQUES REQUERIDOS (PULG./LBS.)
Mod e lo
Pernos del
Compresor
Pernos de
los cojinetes
VH300300 175 - 225 50 - 120
MANTENIMIENTO
SERVICIO NECESARIO DIARIAMENTE SEMANALMENTE MENSUALMENTE TRIMESTRALMENTE
MIDA EL NIVEL DE ACEITE ●
DRENE EL TANQUE ●
CHEQUÉE EL FILTRO DE AIRE ●
LIMPIE LA UNIDAD ●
CÁMBIELE EL ACEITE ●

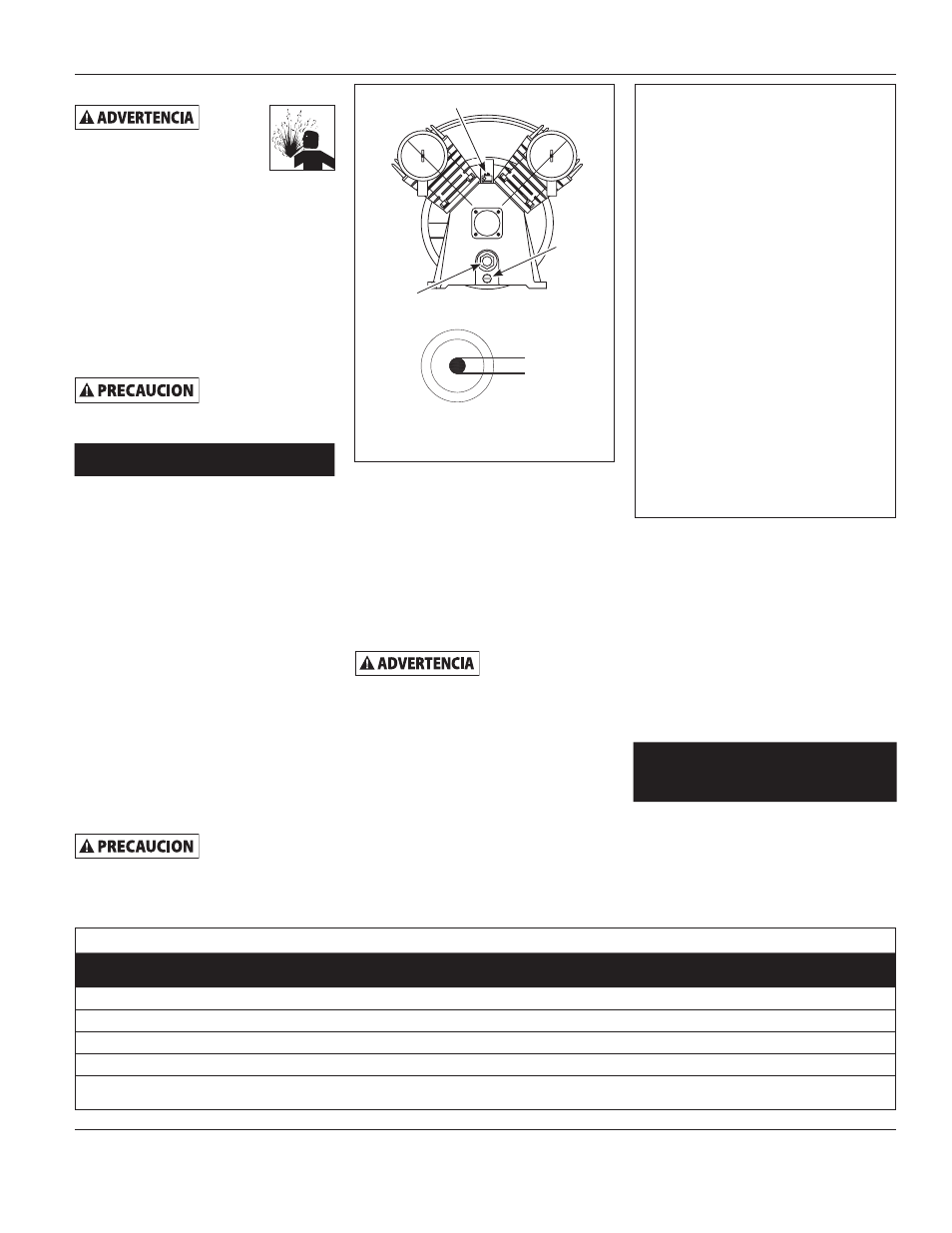

Figura 1
Orifice de remplissage d’huile
Ventanilla
Tapón
para el
drenaje
de aceite
Ventanilla
Lleno
Añada aceite
1. Chequée el filtro de aire.
2. Mida el nivel de aceite. Si lo usa con
un nivel bajo de aceite, el cabezal se
dañará rápidamente y durará poco
tiempo.
ASSISTÊNCIA TÉCNICA
Para recibir información sobre el
funcionamiento o reparación de la
unidad, sírvase llamar al 1-800-543-6400
(en EUA).
Modelo Capacidad de aceite
VH300300 0,95 L
