Cecilware DELICE NS18A User Manual
Page 13
13
9
n/a
Side panel
Panel lateral
9
n/a
Golden side panel
Panel lateral oro
9
n/a
Side panel -”silver”
Panel lateral -”plata”
10
n/a
Machine body
Cuerpo maquina
10
n/a
Golden machine body
Cuerpo maquina oro
10
n/a
Machine body -”silver”
Cuerpo maquina -”plata”
11
n/a
Side panel for controls
Panel lateral completo
de mandos
11
n/a
Golden side panel for controls
Panel lateral completo
de mandos oro
11
n/a
Side panel for controls -”silver”
Panel lateral completo de mandos -”plata”
12
00124
Switch
Interruptor
13
00619
5-95°C (32-194F) thermostat
Termóstato 5-95°C (32-194F)
14
00620
5-125°C (32-248F) thermostat
Termóstato 5-125°C (32-248F)
15
00621
Base
Base
15
n/a
Golden base
Base oro
15
n/a
Base -”silver”
Base -”plata”
16
00622
Rubber leg
Piede de goma
17
00623
Drip tray cover
Rejilla cajón recoge-gotas
17
n/a
Golden drip tray cover
Rejilla cajón
recoge-gotas oro
18
00624
Drip tray
Bandeja goteo
18
n/a
Golden drip tray
Bandeja goteo oro
18
n/a
Drip tray -”silver”
Bandeja goteo -”plata”
19
n/a
Cable clamp
Pasacable
20
00625
Cover knob
Pomo para tapa
21
00626
Bowl cover
Tapa contenedor
21
n/a
Golden bowl cover
Tapa contenedor oro
22
00627
Mixer
Mezclador
23
n/a
Bowl shaft
Arbol del contenedor
24
n/a
Bowl shaft O-ring
OR para àrbol central
25
n/a
Bowl bottom plate
Fondo del contenedor
26
n/a
Central shaft nut
Dado para eje central
27
00628
Bowl gasket
Junta contenedor
28
00629
Faucet piston
Pistón del grifo
29
00101
Faucet piston O-ring
Junta OR del grifo
30
n/a
Red faucet handle
Palanca grifo rossa
30
00630
Black Faucet handle
Palanca grifo
31
n/a
Faucet spring
Muelle del grifo
32
n/a
Red faucet handle pin
Pivote rojo de la palanca
32
n/a
Black faucet handle pin
Pivote negro de la palanca grifo
33
00631
Bowl
Contenedor
34
00632
Bowl O-ring
OR del contenedor
35
00633
Bowl assembly
Contenedor completo
36
00634
Gear motor flange
Brida para motorreductor
38
00635
Central shaft
Eje central
39
22800-26466
Tap ring
Fijador
40
22800-26458
Thermostat knob 5-95 °C
Pomo para termostato
40
22800-26456
Thermostat knob 32-194F
Pomo para termostato
41
22800-26459
Thermostat knob 5-125 °C
Pomo para termostato
41
22800-26457
Thermostat knob 32-248 F
Pomo para termostato

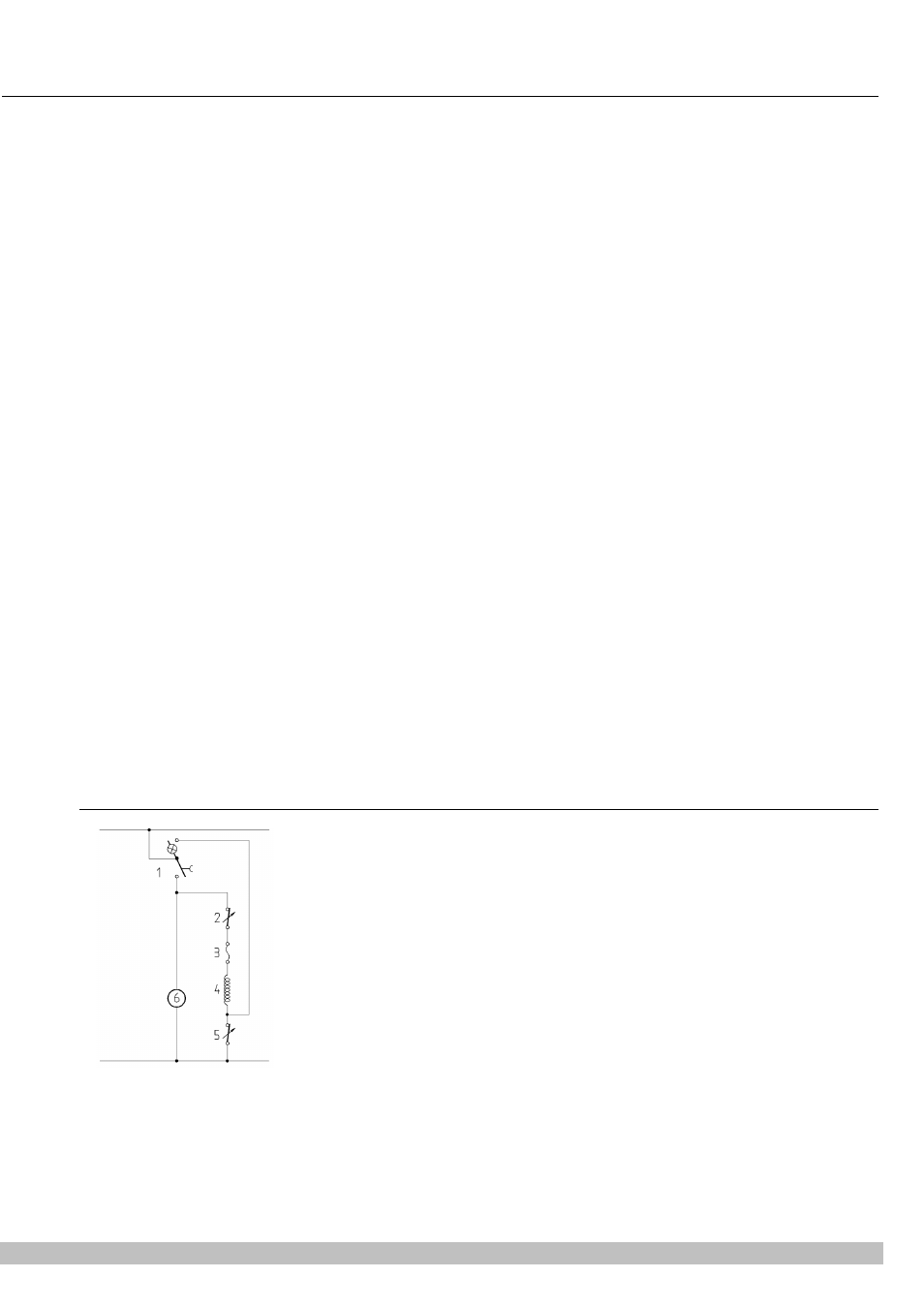

WIRING DIAGRAM / ESQUEMA ELECTRICO
1
Switch
Interruptor
2
5-125°C (32-248F) Thermostat
Termóstato 5-125°C (32-248F)
3
Limit switch 152°C (305.6F)
Fusibile de seguridad 152°C (305.6F)
4
Resistance
Resistencia
5
5-95°C (32-194F) Thermostat
Termóstato 5-95°C (32-194F)
6
Gear motor
Motoreductor
2449_29 V 0.1 08E13
