Anschließen der Geräte
Hinweis:
• Dieses Gerät ist für Fahrzeuge mit 12-Volt-
Batterie und negativer Erdung konzipiert. Vor dem
Einbau in ein Freizeitfahrzeug, einen LKW oder
Bus die Batteriespannung überprüfen.
• Um Kurzschlüsse bei der elektrischen Anlage zu
vermeiden, unbedingt das Massekabel (-) vor der
Montage abtrennen.
• Einzelheiten zum richtigen Anschluß anderer
Geräte entnehmen Sie bitte dem Fahrer-Handbuch.
• Kabel mit Kabelklemmen oder Klebeband sichern.
Zum Schutz der Kabel diese an Berührungsstellen
mit Metallteilen mit Klebeband umwickeln.
• Alle Kabel so verlegen und sichern, daß sie keine
beweglichen Teile wie z.B. Schaltung,
Handbremse und Sitzschienen, berühren können.
Kabel nicht an Stellen verlegen, die heiß werden
können, wie z.B. in der Nähe eines Warmluft-
Auslasses. Wenn eine Kabelisolierung schmilzt
oder beschädigt ist, besteht die Gefahr eines
Kurzschlusses zu Fahrzeugmasse.
• Führen Sie die gelbe Leitung nicht durch ein Loch
in den Motorraum zum Anschluß an die Batterie.
Dadurch wird die Isolierung der Leitung
beschädigt, was zu einem sehr gefährlichen
Kurzschluß führen kann.
• Kabel nicht kurzschließen. Anderenfalls kann die
Schutzschaltung gerade dann versagen, wenn sie
benötigt werden würde.
• Niemals Strom einem anderen Gerät zuführen,
indem die Stromversorgungsleitung des Geräts
abisoliert und die Leitung angezapft wird. Die
Belastbarkeit der Leitung wird überschritten,
wodurch übermäßige Wärme erzeugt wird.
• Als Ersatzsicherung nur eine solche mit der auf
dem Sicherungshalter angegebenen Amperezahl
verwenden.
• Zur Vermeidung falscher Anschlüsse ist die
Eingangsseite des IP-BUS-Steckverbinders blau,
die Ausgangsseite schwarz. Steckverbinder
gleicher Farbe richtig anschließen.
• Um gegenseitige Stömngen zu minimieren,
Femsehantennenkabel, Radioantennenkabel und RCA-
Kabel möglichst weit voneinander entfernt halten.
• Wenn dieses Gerät in einem Auto eingebaut wird,
das auf dem Zündschalter keine ACC (Zubehör)-
Position hat, sollte die rote Leitung des Geräts an
eine Klemme angeschlossen werden, die mit der
ON/OFF-Operation des Zündschalters gekoppelt
ist. Andernfalls kann die Autobatterie entleert
werden, wenn Sie mehrere Stunden von dem
Fahrzeug weg sind.
A VORSICHT
• Kabel dieses Geräts und die anderer Geräte
können unterschiedliche Farben haben, auch
wenn sie die gleichen Funktionen haben.
Beim Anschluß dieses Geräts an ein anderes
Gerät unter Bezugnahme auf die mit beiden
Geräten mitgelierertcn
Installationsanleitungen die Kabel mit dersel­
ben Funktion verbinden.
Anschluß des Betriebsstromkabels
(Abb. 3)_______________________
1. Dieses Produkt
2. Anschlußmethode
1. Die Betriebsstromseite des
Parkbrems Schalters anklemmen.
2. Fest mit einer Nadelzange einklemmen.
Hinweis:
• Die Position des Parkbremsschalters hängt
vom Fahrzeugmodell ab. Einzelheiten ent­
nehmen Sie aus der technischen
Dokumentation des Fahrzeugs oder erfragen
sie beim Händler.
3. Blau/gelb
Dieser Anschluß dient zur Erkennung des
ON/OEF-Status der Handbremse. Das Kabel ist
an die Stromversorgungsseite des
Handbremsenschalters anzuschließen.
4. Stromversorgungsseite
5. Masseseite
6. Handbremsenschalter
7. Sicherungs widerstand
8. Rot
An eine Stromversorgung anschließen,
(12 V Gleichstrom), die mit dem Zündschloß
ein- und ausgeschaltet wird.
9. Sicherungshalter
10. Gelb
An eine Stromversorgung anschließen, die unab­
hängig vom Zündschloß immer Strom führt.
11. Orange
An Beleuchtungsschalterklemme.
12. Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.

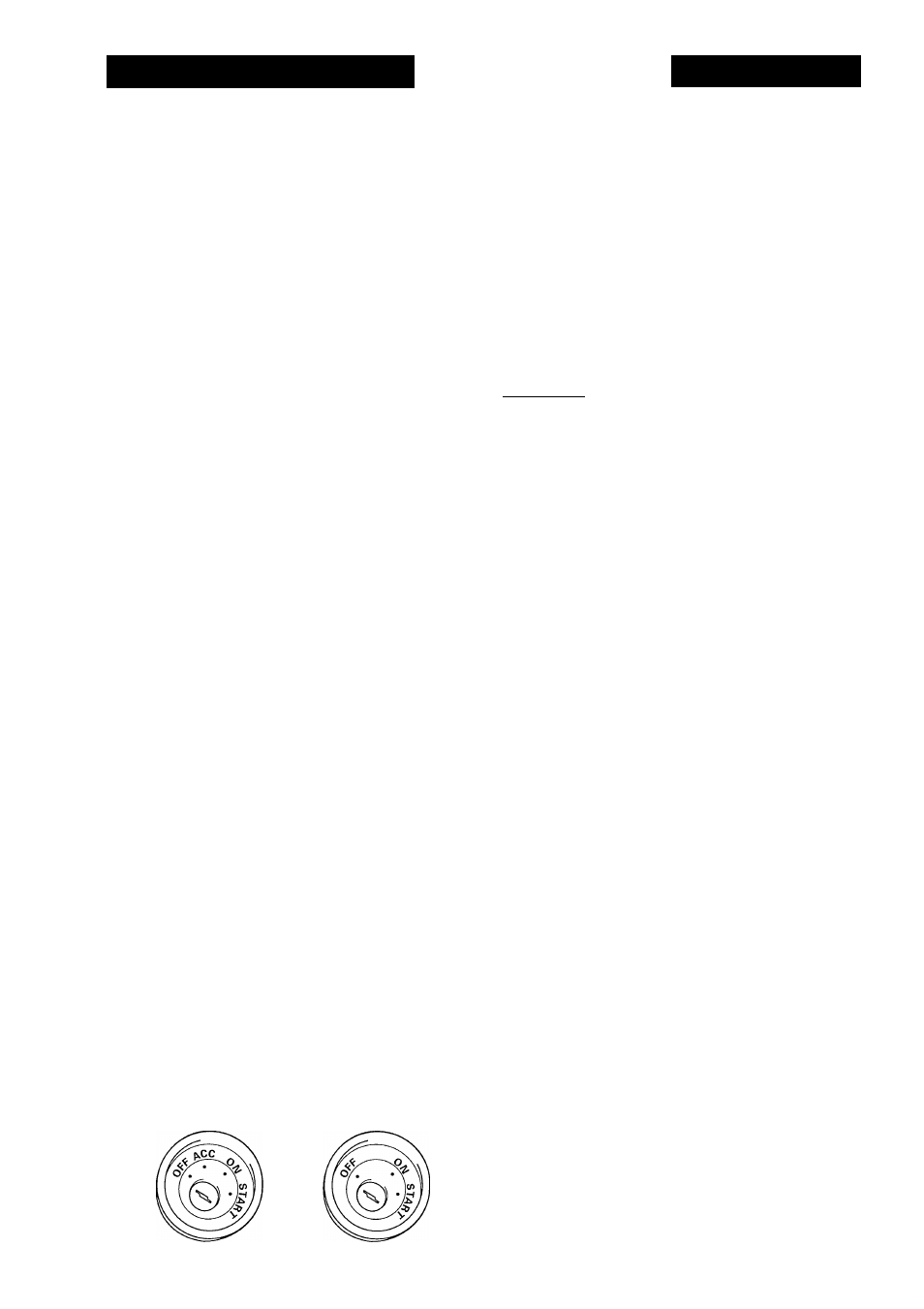

ACC-Position Keine ACC-Position
