Deutsch^ Dieses System besteht aus einem Mittenlautsprecher und zwei Hitergrund-Lautsprechern.
VOR GEBRAUCH
• Vielen Dank, dass Sie dieses Produkt von PIONEER gekauft haben.
• Lesen Sie bitte aufmerksam die Gebrauchsanweisung, bevor Sie diese
Akustikanlage benutzen, damit Sie wissen, wie sie ihre Leistungen optimieren
können. Bewahren Sie diese Gebrauchsanleitung nach der Lektüre sorgfältig
an einer Stelle auf, an der Sie sie im Bedarfsfall schnell wiederfinden.
• Die Nenn-Impedanz (der nominale Scheinwiderstand) der Lautsprecher beträgt
8 Ohms. Sie müssen also an einen Stereoverstärker angeschlossen werden,
der diese Belastung veträgt (die vom Verstärker akzeptierten Mindest- und
Elöchstimpedanzen sind normalerweise an den Lautsprecherausgängen
angegeben : z.B. "4-16 Q" oder "6-16 Q").
• Um eine Beschädigung dieser Akustikgehäuse durch eine elektrische
Überbelastung zu verhindern, treffen Sie bitte folgende Vorsichtsmassnahmen :
o Die Akustikgehäuse nicht mit einer höheren als der zulässigen
Eingangsleistung belasten (siehe Technische Angaben),
o Jeder Anschluss, jeder Unter- oder Ausserspannungsetzung eines
Geräts der Audio-Anlage (GD-Laufwerk, Tuner usw.) darf nur erfolgen,
nachdem der Verstärker ausser Spannung gesetzt wurde oder nachdem
zumindest mit unterbrochenen Lautsprecherausgängen (wenn der
Verstärker dies ermöglicht). Andernfalls gelangen die durch diese
Manipulationen erzeugten Parasitengeräusche in die Akustikgehäuse und
können die Höhenlautsprecher beschädigen.
O Bei der Verstärkung bestimmter Frequenzen mit Hilfe eines
Grafikentzerrers oder von Tiefen- und Höhenentzerrern darauf achten,
die Verstärkerlautstärke nicht zu hoch einzustellen, da die Überbelastung
der Akustikgehäuse schneller erreicht wird.
o Einen Verstärker mit geringer Leistung nicht zur Erzeugung eines hohen
Klangniveaus zwingen, weil in diesem Fall die Harmonikverzerrung schnell
zunimmt, was gefährlich für die Höhenlautsprecher sein kann.
• Vermeiden Sie das Berühren der Membranen und der Aufhängungen der
Lautsprecher, da diese zerbrechlich sind.

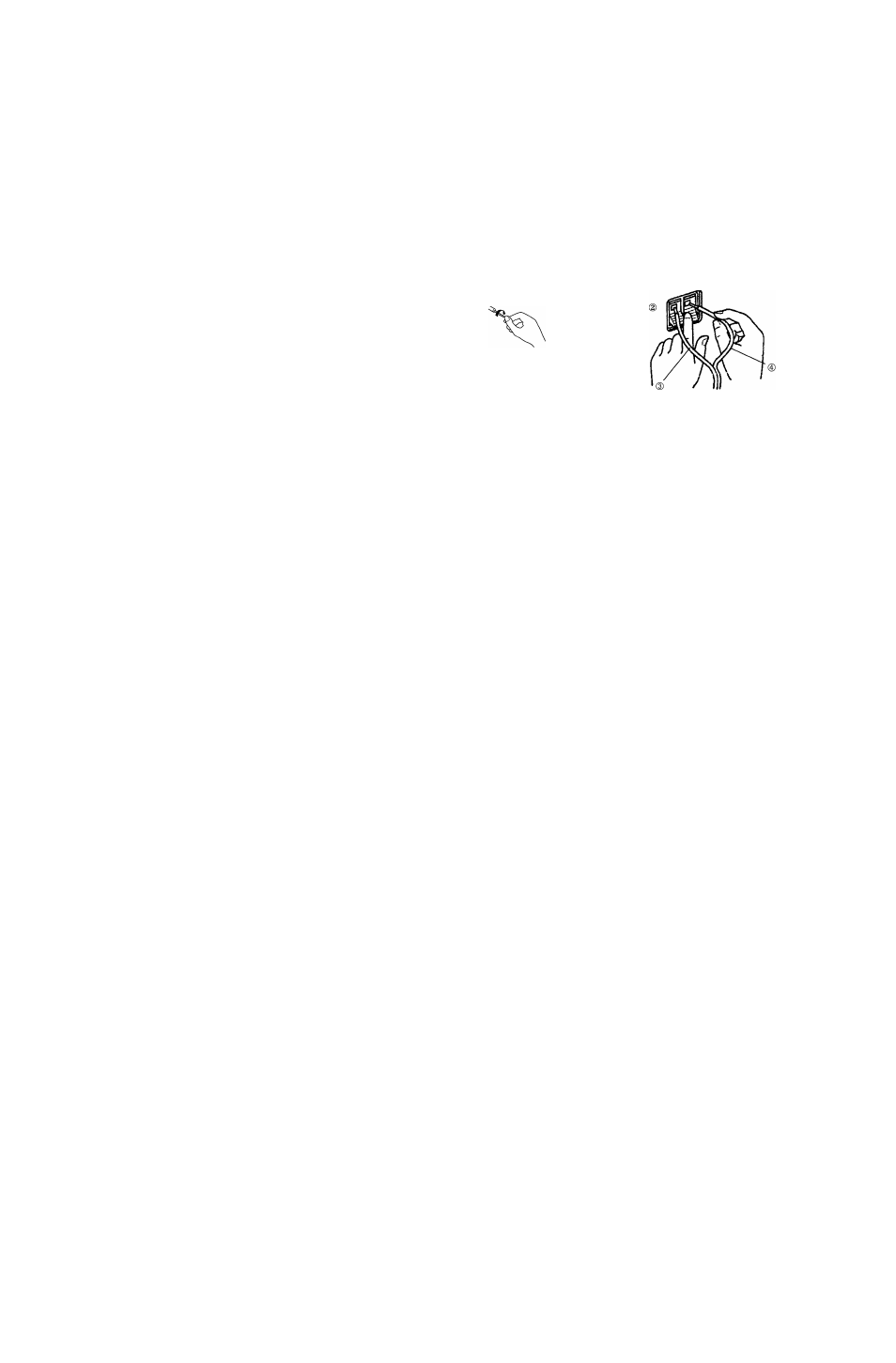

® Entfernen Sie die
Isolierung von den
Enden der Adern und
verdrehen Sie die Drähte
miteinander.
d) Drücken Sie den Hebel der
Eingangsklemme und stecken Sie die Spitze
der Ader in die Öffnen. Geben Sie den Hebel
anschließend frei, so daß er in seine
ursprüngliche Position zurückspringt.
Die Lautsprecher dieser Akustikgehäuse sind magnetisch gepanzert. Es
kann jedoch eine Farbenunschärfe auftreten, wenn sich die Gehäuse zu
nah an einem Fernsehbildschirm befinden. In diesem Fall schalten Sie die
Stromzufuhr des Fernsehers ab und schalten sie nach 15 bis 30 Minuten
wieder ein. Wenn das Problem weiterhin besteht, stellen Sie die
Akustikgehäuse weiter von dem Fernsehgerät entfernt auf.
VORSICHTSMASSNAHMEN
BEZÜGLICH INSTALLIERUNG
• Stellen Sie die Akustikgehäuse nicht in der Nähe eines Ofens oder eines
Heizgeräts auf. Vermeiden Sie auch die Möglichkeit einer zu starken
Sonnenbestrahlung. Hohe Temperaturen können eine Verformung der
Gehäusestruktur verursaohen und den Klang beeinträchtigen.
• Diese Akustikgehäuse sind schwer und zerbrechlich, weshalb es gefährlich
ist, sie in einer unstabilen Position aufzustellen.
• Die optimale Position der Raerlautspreoher ist leicht oberhalb der Ohrhöhe.
Installieren Sie den Oenter-Lautsprecher unter oder über dem Fernseher und
richten Sie diesen möglichst direkt in Richtung der Hörposition. Für die niedrigen
Frequenzen ist es möglich, das Tiefenniveau zu erhöhen, indem man die
Akustikgehäuse nahe einer Wand aufstellt (die maximale Erhöhung erzielt man
mit einer Position in einer Ecke des Raums).
ANSCHLÜSSE
1. Stromversorgung des Verstärkers absohalten (OFF).
2. Die Kabel an die Eingangsklemmen auf der Rückseite der Akustikgehäuse
anschliessen. Das Kabel auf der Nulleiterseite an die Klemme "-" anschliessen
und das auf der Spannungsseite an die Klemme "+". Nicht vergessen, dass
die rote Eingangsklemme eine positive und die schwarze Eingangsklemme eine
negative Polarität hat.
3. Die Kabel an die Lautsprecher-Ausgangsklemmen des Verstärkers
anschliessen. Das Kabel auf der Spannungsseite an die Klemme "+" und das
auf der Nulleiterseite an die Klemme "-" anschliessen.
(3) Schließen Sie den
Nulleiter an die Klemme
© an.
® Schließen Sie die
spannungsführende Ader an die
Klemme ©an.
HINWEIS:
• Vergewissern Sie sich, daß die Lautsprecherkabei sicher an den Klemmen
angeschlossen sind. Nicht einwandfreie Anschlüsse verursachen nicht nur
Tonausfälle und Störgeräusche, sondern können auoh einen Kurzschluß und
dadurch einen Ausfall des Verstärkers bewirken.
PFLEGE DES GEHÄUSES
• Entfernen Sie mit einem Staublappen Staub und Schmutz.
• Wenn das Gehäuse sehr verschmutzt ist, reinigen Sie es mit einem weichen
Lappen, den Sie in ein neutrales Reinigungsmittel tauchen, das mit fünf bis
sechs Teilen Wasser verdünnt ist. Dann mit einem trockenen Lappen
nachwischen. Kein Verdünnungsmittel, Benzin, Spray oder anderes ohemisohes
Mittel für die Gehäuse oder in deren Nähe verwenden, da dadurch die
Oberflächen beschädigt werden könnten.
MONTAGE DES ZUBEHÖRS
Folgendes Zubehör finden Sie in der Verpackung :
• 2 Befestigungshalter und 4 Schrauben
Dieser Befestigungshalter ermöglicht eine Wandmontage. Bevor Sie den Halter
montieren, stellen Sie sicher, dass das Lautsprecherkabel im Terminal
angeschlossen ist. Die beiden Schrauben werden in die dafür vorgesehenen
Bohrungen gedreht.
TECHNISCHE ANGABEN
Akustikgehäuse ............................................................... Regaltyp, geschlossen
System .............................................................................1 kanäle, 2 lautsprecher
Lautsprecher ...........................................Doppelkegellautsprecher 5.2 cm (x2)
Nennimpedanz ................................................................................................. 8 Q.
Durchmassbereich Zentralghäuse...............................................80 - 20000 Hz
Hinteres Gehäuse..................................... 90 - 20000 Hz
Empfindlichkeit ....................................................... 88 dB/W in 1 m Entfernung
Musikalishe Leistung (DIN) .............................................................................100 W
Aussenabmessungen Zentralghäuse........................240 x 94 x 97 (B x H x T)
Hinteres Gehäuse.............130 x 200 x 59 (B x H x T)
Gewicht ................................................................................................................ 0.9 kg
Zubehör
Gebrauchsanweisung.............................................................................................1
Garantie..................................................................................................................1
Kabel...................................................................................................................... 3
Befestigungshalter + Schrauben.......................................................................2 + 4
ANMERKUNG:
Technische Eigenschaften und Konzeption können zwecks Verbesserung ohne
Vorankündigung verändert werden.
Herausgeber: Pioneer Gorporation.
© 2001 Pioneer Gorporation.
Alle Rechte der Reproduzierung und Übersetzung Vorbehalten.
