Deutsch

Bitte nutzen Sie die Möglichkeit zur Registrierung Ihres Produktes unter

www.pioneer.de (öder www.pioneer-eur.com)

WWW.pion een de

VOR GEBRAUCH

• Vielen Dank, dass Sie dieses Produkt von PIONEER gekauft haben.

• Lesen Sie bitte aufmerksam die Gebrauchsanweisung, bevor Sie diese

Akustikanlage benutzen, damit Sie wissen, wie sie ihre Leistungen optimieren

können. Bewahren Sie diese Gebrauchsanleitung nach der Lektüre sorgfältig an

einer Stelle auf, an der Sie sie im Bedarfsfall schnell wiederfinden.

• Die Nenn-Impedanz (der nominale Scheinwiderstand) der Lautsprecher beträgt

6i2. Sie müssen also an einen Verstärker angeschlossen werden, der diese

Belastung

veträgt

(die

vom

Verstärker

akzeptierten

Mindest-

und

Höchstimpedanzen

sind

normalerweise

an

den

Lautsprecherausgängen

angegeben: z.B. "4-16 Q" oder "6-1612").

•Um eine Beschädigung dieser Akustikgehäuse durch eine elektrische

Überbelastung zu verhindern, treffen Sie bitte folgende Vorsichtsmassnahmen :

ODie Akustikgehäuse nicht mit einer höheren als der zulässigen

Eingangsleistung belasten (siehe Technische Angaben).

O Jeder Anschluss, jeder Unter- oder Ausserspannungsetzung eines

Geräts der Audio-Anlage (CD-Laufwerk, Tuner usw.) darf nur erfolgen,

nachdem der Verstärker ausser Spannung gesetzt wurde oder nachdem

zumindest

mit

unterbrochenen

Lautsprecherausgängen

(wenn

der

Verstärker

dies

ermöglicht).

Andernfalls

gelangen

die

durch

diese

Manipulationen erzeugten Parasitengeräusche in die Akustikgehäuse und

können die Höhenlautsprecher beschädigen.

OBei

der

Verstärkung

bestimmter

Frequenzen

mit

Hilfe

eines

Grafikentzerrers oder von Tiefen- und Höhenentzerrern darauf achten, die

Verstärkerlautstärke nicht zu hoch einzustellen, da die Überbelastung der

Akustikgehäuse schneller erreicht wird.

O Einen Verstärker mit geringer Leistung nicht zur Erzeugung eines hohen

Klangniveaus zwingen, weil in diesem Fall die Harmonikverzerrung schnell

zunimmt, was gefährlich für die Höheniautsprecher sein kann.

• Vermeiden Sie das Berühren der Membranen und der Aufhängungen der

Lautsprecher, da diese zerbrechlich sind.

Die Lautsprecher dieser Akustikgehäuse sind magnetisch gepanzert. Es

kann jedoch eine Farbenunschärfe auftreten, wenn sich die Gehäuse zu

nah an einem Fernsehbildschirm befinden. In diesem Fall schalten Sie

die Stromzufuhr des Fernsehers ab und schalten sie nach 15 bis 30

Minuten wieder ein. Wenn das Problem weiterhin besteht, stellen Sie die

Akustikgehäuse weiter von dem Fernsehgerät entfernt auf.

INSTALLIERUNG

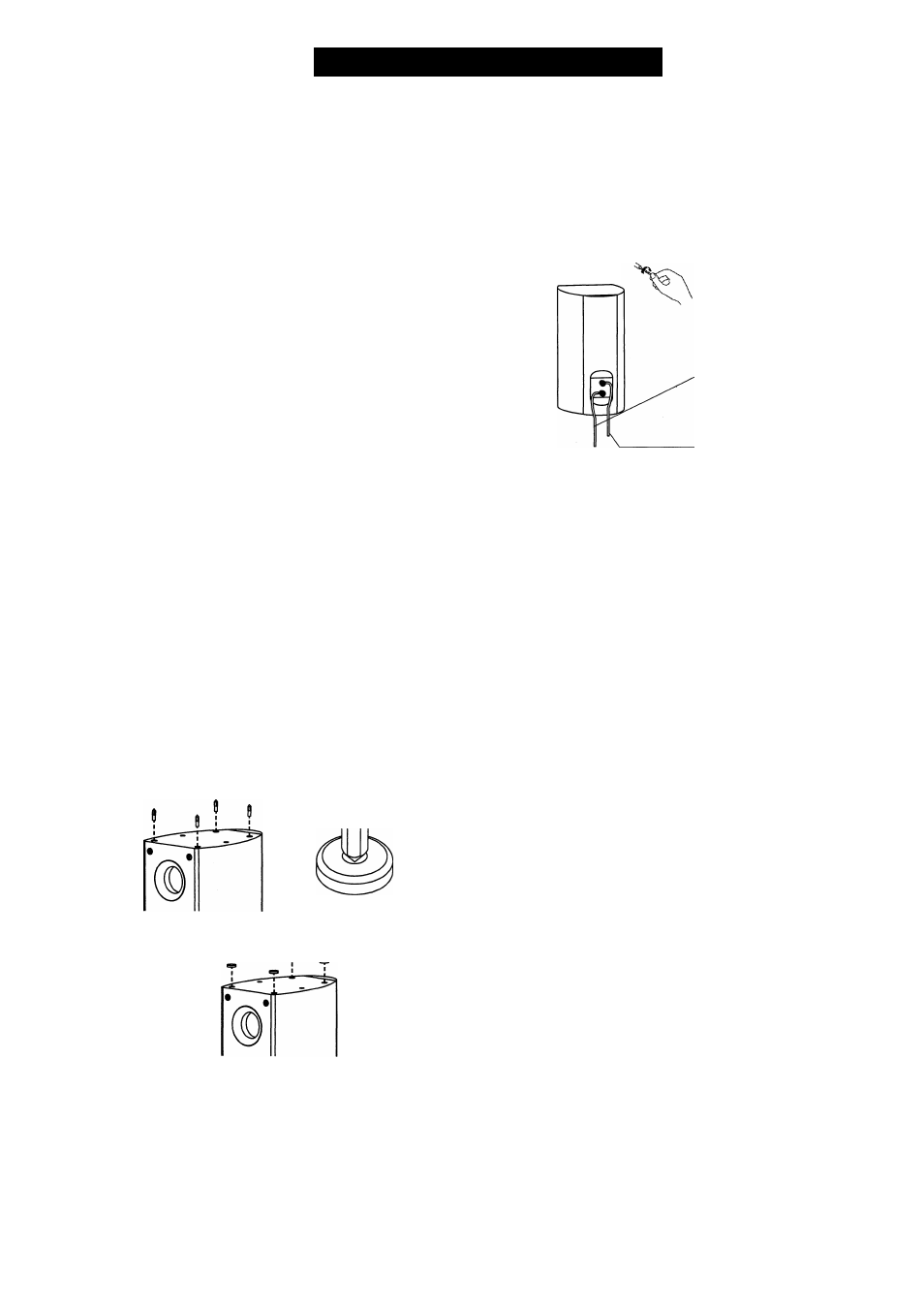

PIONEER bietet zwei Möglichkeiten an, um die Übertragung von Vibrationen und

Resonanzen vom Lautsprecher auf den Fußboden zu minimieren:

(T)

4 Spikes aus Metall, die unter das Lautsprechersystem geschraubt

werden. Sie können nach Wunsch (besonders bei polierten Holzböden)

auch die 4 mitgeiieferten Metallplatten zwischen den 4 Spikes und dem

Fußboden legen.

4 Schaumstoffkissen, die auf der Unterseite des Lautsprechersystems

zu befestigen sind.

RAT UND VORSICHTSMASSNAHMEN

;

•Für eine optimale Klangwiedergabe hoher Frequenzen müssen sich die

Höhenlautsprecher in Ohrhöhe des Hörers befinden.

• Für die niedrigen Frequenzen ist es möglich, das Tiefenniveau zu erhöhen,

indem man die Akustikgehäuse nahe einer Wand aufstellt (die maximale

Erhöhung erzielt man mit einer Position in einer Ecke des Raums).

• Diese Akustikgehäuse sind schwer und zerbrechlich, weshalb es gefährlich ist,

sie in einer unstabilen Position aufzustellen.

• Stellen Sie die Akustikgehäuse nicht in der Nähe eines Ofens oder eines

Heizgeräts auf. Vermeiden Sie auch die Möglichkeit einer zu starken

Sonnenbestrahlung.

Hohe

Temperaturen

können

eine

Verformung

der

Gehäusestruktur verursachen und den Klang beeinträchtigen.

ANSCHLÜSSE

• Stromversorgung des Verstärkers abschalten (OFF).

• Die Kabel an die Eingangsklemmen auf der Rückseite der Akustikgehäuse

anschliessen: Das Kabel auf der Nulleiterseite an die Klemme 0 anschliessen

und das auf der Spannungsseite an die Klemme ©. Nicht vergessen, dass die

rote Eingangsklemme eine positive und die schwarze Eingangsklemme eine

negative Polarität hat.

(J) Entfernen Sie die Isolierung von

den

Enden

der

Adern

und

verdrehen

Sie

die

Drähte

miteinander.

(g) Drehen Sie die Rädelschraube entgegen

dem Uhrzeigersinn, stecken Sie Litze des

Lautsprecherkabels weit genug in die

Öffnung

und

drehen

Sie

die

Rändelschraube in Uhrzeigersinn, um sie

wieder anzuziehen.

Schließen

Sie

den

Nulleiter

an

die

Klemme © an.

{

4

) Schließen Sie die spannungsführende

Ader an die Klemme ©an.

Die

Kabel

an

die

Lautsprecher-Ausgangsklemmen

des

Verstärkers

anschliessen. Das Kabel auf der Spannungsseite an die Klemme © und das auf

der Nulleiterseite an die Klemme© anschliessen.

ANMERKUNGEN:

Sicherstellen, dass die Kabel gut an die Klemmen angeschlossen sind. Eine

unvollständige Verbindung kann nicht nur zu einer Unterbrechung oder

Verzerrung des Klangs führen, sondern auch zu einem Kurzschluss und einem

Ausfall des Verstärkers.

Wenn die Kabel eines der Akustikgehäuse ohne Beachtung der Polaritäten

angeschlossen

wurden,

werden

Sie

beim Hören

einer

Stereoaufnahme

feststellen, dass die Tiefen verstärkt sind und dass das Stereobild, das

normalerweise zwischen den beiden Gehäusen liegt, nicht vorhanden ist.

PFLEGE DES GEHÄUSES

• Entfernen Sie mit einem Staublappen Staub und Schmutz.

• Wenn das Gehäuse sehr verschmutzt ist, reinigen Sie es mit einem weichen

Lappen, den Sie in ein neutrales Reinigungsmittel tauchen, das mit fünf bis

sechs Teilen Wasser verdünnt ist. Dann mit einem trockenen Lappen

nachwischen. Kein Verdünnungsmittel, Benzin, Spray oder anderes chemisches

Mittel für die Gehäuse oder in deren Nähe verwenden, da dadurch die

Oberflächen beschädigt werden könnten.

TECHNISCHE ANGABEN

Akustikgehäuse........................................................................... Regaltyp, bass-reflex

System.................................................................................2 Kanäle, 2 Lautsprecher

Lautsprecher: Woofer........................................................................... Kegel, 130 mm

Tweeter.....................................................................Kuppel 25 mm

Nennimpedanz........................................................................................................ 612

Durchmassbereich............................................................... ................50 - 500000 Hz

Empfindlichkeit................................................................. 88 dB/W in 1 m Entfernung

Max. Leistung...................................................................................................... 130W

Aussenabmessungen :...... ...................................... 190 x 350 x 300 mm (B x H x T)

Gewicht.................................................................................................................7.3 kg

Zubehör

Bedienungsanleitung................................................................................................ 1

Garantie......................................................................................................................1

Spikesund Platten..................................................................................................... 8

Schaumstoffkissen...................................................................................................... 8

This product may be covered by one or more of the following patents owned by

GP Acoustics (UK) Ltd. and its affiliates: [Japanese Patent No. 2766862, United

Kingdom Patent No. GB 2 236 929 A, and the United States Patent No.

5,548,657]. To the extent of such coverage, this product has been licensed by

GP Acoustics (UK) Ltd. KEF and UNI-Q are registered trademarks of the GP

Acoustics family of companies.

ANMERKUNG: Technische Eigenschaften und Konzeption können zwecks

Verbesserung ohne Vorankündigung verändert werden.

Herausgeber: Pioneer Corporation.

© 2006 Pioneer Corporation.

Alle Rechte der Reproduzierung und Übersetzung Vorbehalten.
