Aansluiten van het toestel
Aansluiten van het
spanningsaansluitpunt
Gebmik altijd het los verkrijgbare, speciale rode
accu- en aardedraad [RD-223]. Verbind het accu-
draad direct met de positieve pool (+) van de
autoaccu en het aardedraad met het chassis van de
auto.
1 . Trek het accudraad van het
motorgedeelte naar de cabine van
de auto.
• Sluit, nadat alle andere aansluitingen op de
versterker zijn gemaakt, het accusnoer-
aansluitpunt van de versterker aan op het
positieve aansluitpunt (+) van de accu.
Zekering (30 A)
(2>^
Motor- Interieur van
compartiment het voertuig
Boor een gat van
C
Zekering (30 A)
Positieve aansluiting / 14 mm in de car-
Steek het rubberen O- rosserie van de
vormige doorvoerbuisje in ^uto.
de carrosserie van de auto.
2. Draai het accudraad, aardedraad
en systeemafstandshedieningsdraad
ineen.
Ineendraaien
3. Bevestig verhindingsstukjes aan de
uiteinden van de draden. De
verhindingsstukjes zijn niet
hijgeleverd.
• Klem de verhindingsstukjes met een tangetje
aan de draden.
^^erbindingsstukje
Verbindingsstukje
Accudraad
4. Sluit de draden aan.
• Zet de draden stevig met de schroeven van de
aansluitingen vast.
Spannings- GND aarde-aansluiting
aansluitpunt /
(POWER) \
/ / Aansluiting voor
systeemafstandsbediening
Draad voor
sy steemaf stands-
^^bediening
Aardingssnoer

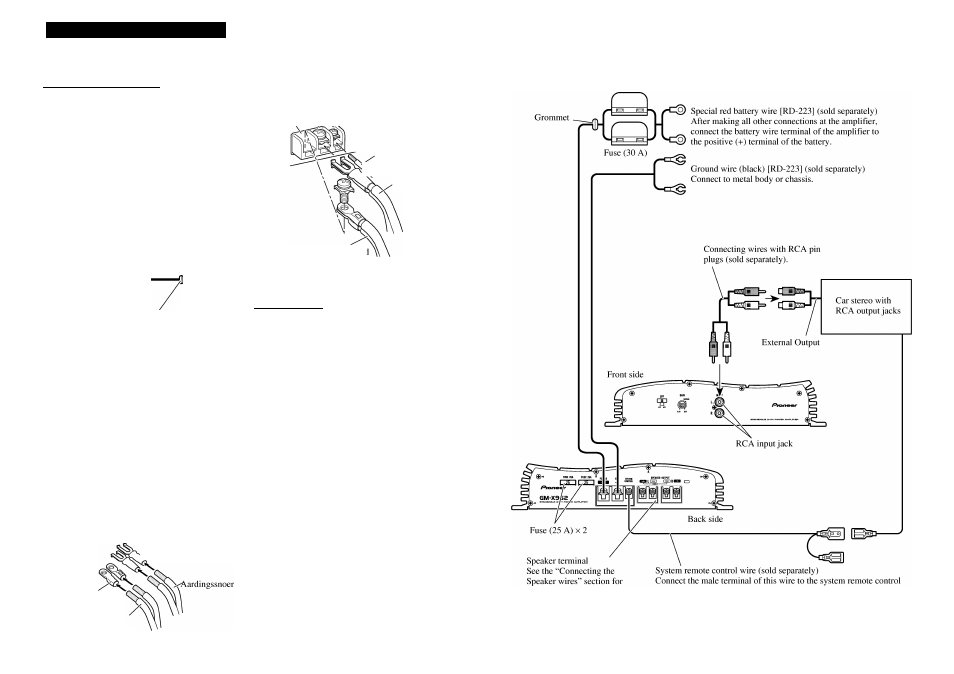

Connection Diagram
Fuse (30 A)
Accudraad
Verbinden van de luidspreker-
aansluitingen
1 . Verwijder ongeveer 10 mm isolatie
van het uiteinde van de luidspreker-
draden met een tang, en draai de
draadstrengen ineen.
Ineendraaien
10 mm
2 . Bevestig verhindingsstukjes aan de
uiteinden van de luidspreker-
draden. De verhindingsstukjes zijn
niet hijgeleverd.
• Klem de verbindingsstukjes met een tangetje
aan de draden.
V erbindingsstukj e
Luidsprekerdraad
speaker connection
instructions. terminal of the car stereo (SYSTEM REMOTE CONTROL). The
female terminal can be connected to the auto-antenna relay control
terminal. If the car stereo does not have a system remote control
terminal, connect the male terminal to the power terminal through the
ignition switch.
