FRIGIDAIRE FHWC3055LS User Manual
Range hood mounting template for: fhwc3055ls, Cut along this line, Bottom of range hood
Attention! The text in this document has been recognized automatically. To view the original document, you can use the "Original mode".

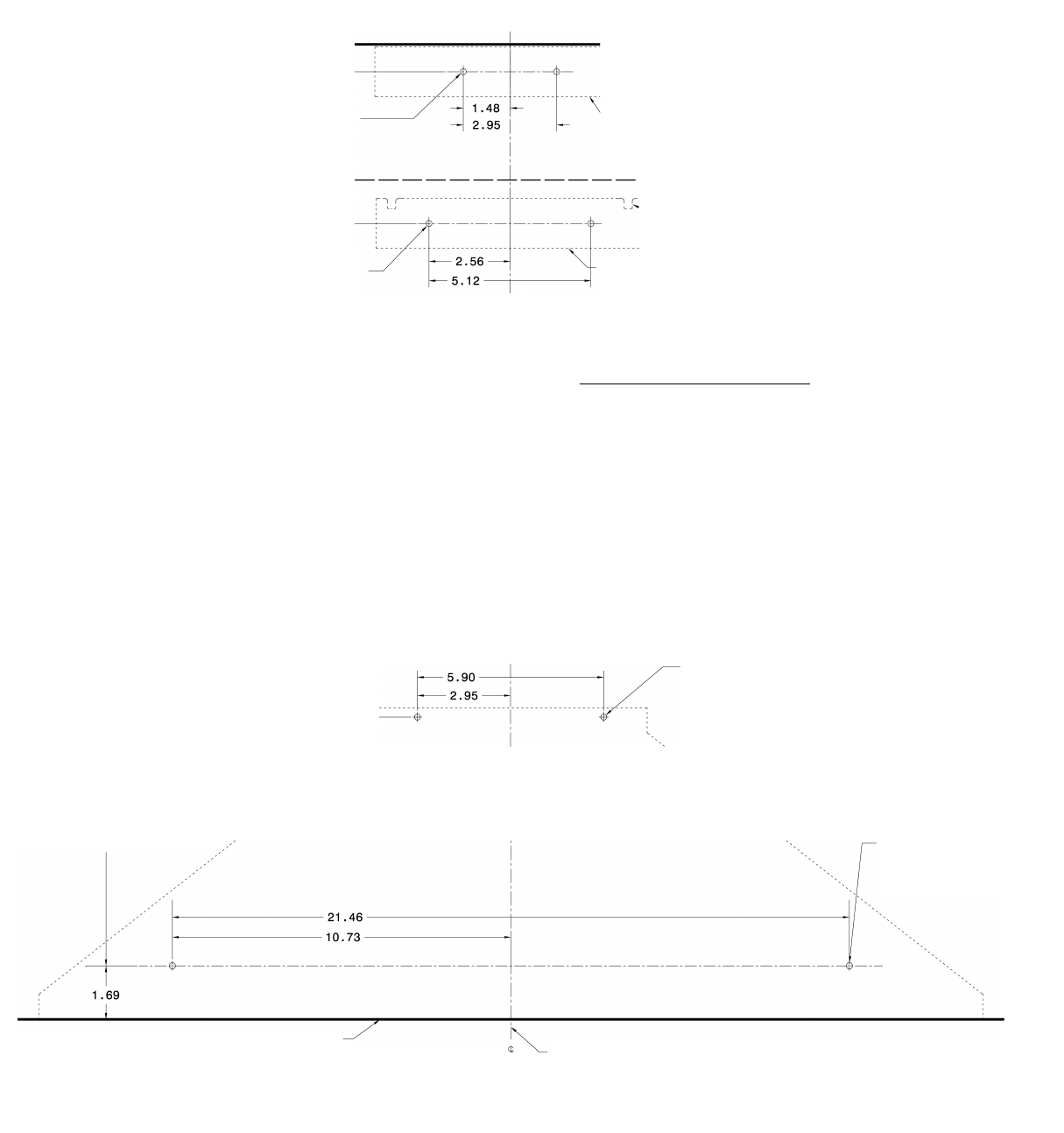

UPPER DUCT COVER MOUNTING TEMPLATE
ct
i
0.86
USE 3/16" DRILL
INSTALL WITH ITEMS # 8 & 9
2 PLACES
CUT ALONG THIS LINE
USE 3/16" DRILL
INSTALL WITH ITEMS # 8 S 9
2 PLACES
15.67
7.88
CEILING
( cut on this line to locate template
at ceiling location.)
UPPER MOUNTING BRACKET - ITEM # 3
Note: Place this template in ceiling corner to mount
upper bracket for chimney cover.
MOUNT BRACKET WITH NOTCH UP
LOWER DUCT COVER MOUNTING BRACKET - ITEM # 4
RANGE HOOD LOCATION INSTRUCTIONS:
- LOCATE CENTER OF COOKTOP
- DRAW VERTICAL LINE ON WALL TO CEILING
- FROM INSTALLATION GUIDE CHART - DETERMINE DESIRED
VENT HOOD HEIGHT
- DRAW HORIZONTAL LINE AT THIS HEIGHT
- LOCATE AND TAPE TEMPLATE TO THE WALL FOR PROPER
INSTALLATION
- REPER TO INSTALLATION MANUAL FOR PROPER ASSEMBLY
NOTE: LOWER AND UPPER MOUNTING HOLES ON RANGE HOOD
BODY SHOULD BE ATTACHED TO WOOD STRUCTURE TO
SUPPORT 150 LBS.
REFER TO INSTALLATION GUIDE FOR DETAILS
UPPER MOUNTING HOLES
USE 1/8" DRILL
INSTALL WITH ITEM # 11
2 PLACES
UPPER MOUNTING HOLES
USE 1/8" DRILL
INSTALL WITH ITEM # 11
2 PLACES
BOTTOM OF RANGE HOOD
( cut on this line to locate templates
at correct installation height.)
CENTERLINE OF PRODUCT LOCATION SHOULD MATCH CENTER OF COOKTOP
RANGE HOOD MOUNTING TEMPLATE FOR: FHWC3055LS
PN: 316902462
