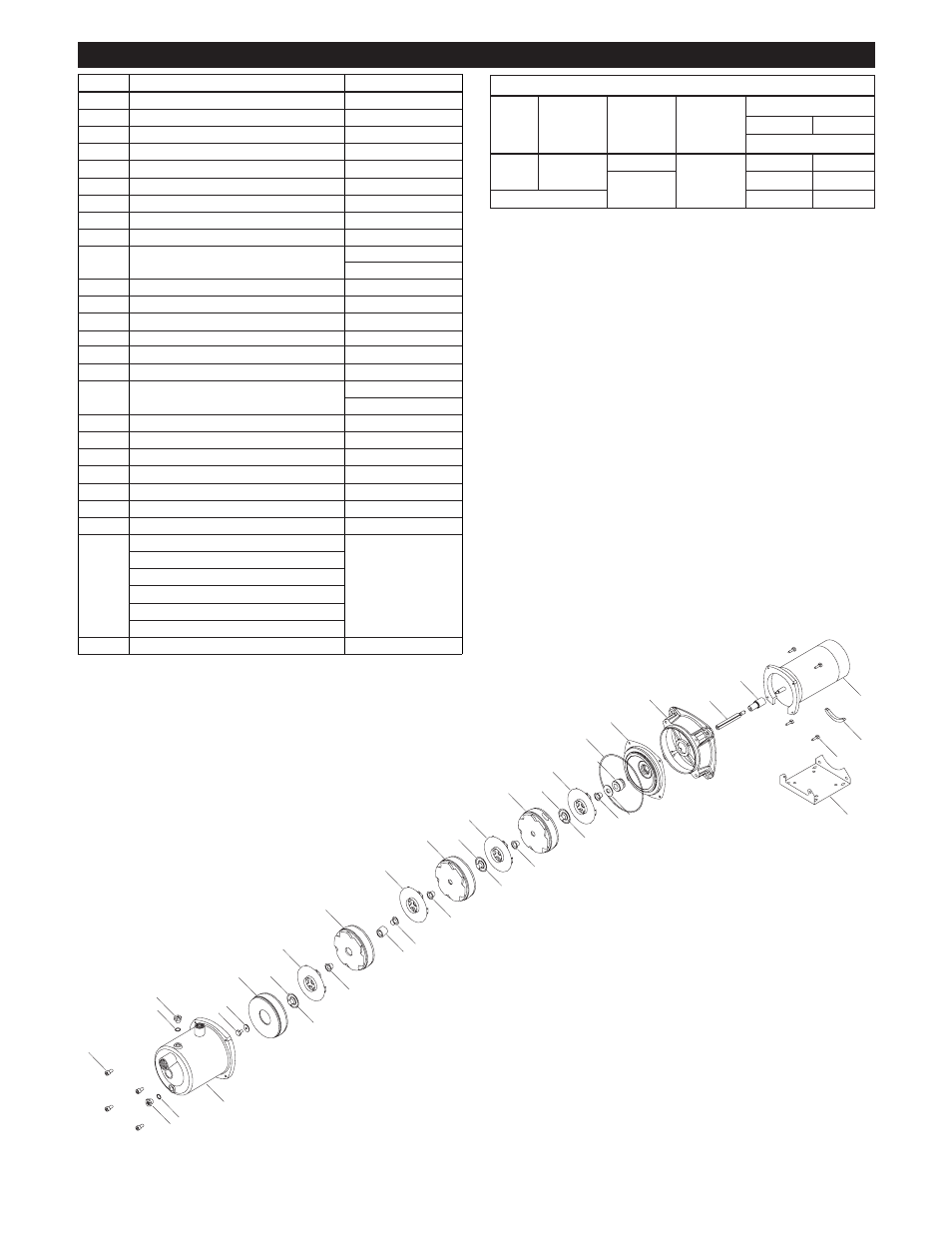

Liste de pièces de rechange
Article
Description
Matériau
1
Vis (corps de pompe)
Inox 400
2
Corps de pompe
Inox 316L
3
Joints toriques (bouchons – rempl., vid.)
Viton
4
Bouchons (remplissage et vidange)
Inox 315
5
Vis (roues)
Inox 316
6
Rondelle-frein (roues)
Inox 316
7
Enveloppe de diffuseur (premier étage)
Inox 316L
8
Entretoises (roues)
Inox 316L
8A*
Entretoises intermédiaires (roues)
Inox
316L
9
Joints toriques (roues)
Éthylène-propylène
Viton (en option)
10 Roues
Inox
316L
11
Diffuseur (étage intermédiaire)
Inox 316L
11A*
Diffuseur
avec bague
Inox 316L
12
Diffuseur (dernier étage)
Inox 316L
13
Rondelle d’épaulement (garniture mécan.)
Inox 316
14
Garniture mécanique
Voir ci-contre.
15
Joint torique (corps de pompe)
Éthylène-propylène
Viton (en option)
16
Logement de garniture
Inox 316L
17
Adaptateur de moteur
Aluminium
18
Arbre de pompe
Inox 316
19 Accouplement
Inox
316
20 Plaque-support
(moteur)
Acier
21
Vis (moteur-adaptateur de moteur)
Acier
22 Entretoise
Caoutchouc
Moteur, 1 PH, abrité
Moteur, 3 PH, abrité
23
Moteur, 575 V, abrité
Inox 303
Moteur, 1 PH, fermé autoventilé
Moteur, 3 PH, fermé autoventilé
Moteur, 575 V, fermé autoventilé
24*
Chemise d'arbre
Carbure de tungstène
* Non utilisé sur la pompe à deux étages
1
2
3
4
3
4
5
6
7
9
8
9
8
8
8
10
11
12
10
9
8
16
15
14
13
8
10
17
18
19
20
21
23
22
8A
8A
11A
24
10
Matériaux des garnitures mécaniques
Élément Élément
N
o
de pièce
mobile
fi xe
Élastomère
Métal
Avant
Maintenant
F0264029
1
Carbone
Carbure de
É-P
2
10L35
silicium
Viton
Inox
316 10L32
3
10L36
Carbure de silicium
10L34
1
Numéro de série, mais employer le numéro F0265181 pour les HMS utilisées
avec le système de pompage AquaBoost.
2
É-P = éthylène-propylène.
3
Numéro de pièce remplaçant 10L29, 10L30 et 10L31.
