Figure 2: falling ball viscometer kf40 – Brookfield Falling Ball KF40 User Manual

Page 9

background image

Brookfield Engineering Labs., Inc.

Page 9

Manual No. M11-353-A0512

70

60

50

O

O

O

DIN

KF40

18

20

16

19

21

23

11

13

10b

10a

9

6

7

2

14

22

5

3

4

15

8

1

21

17

18

23

19

12

24

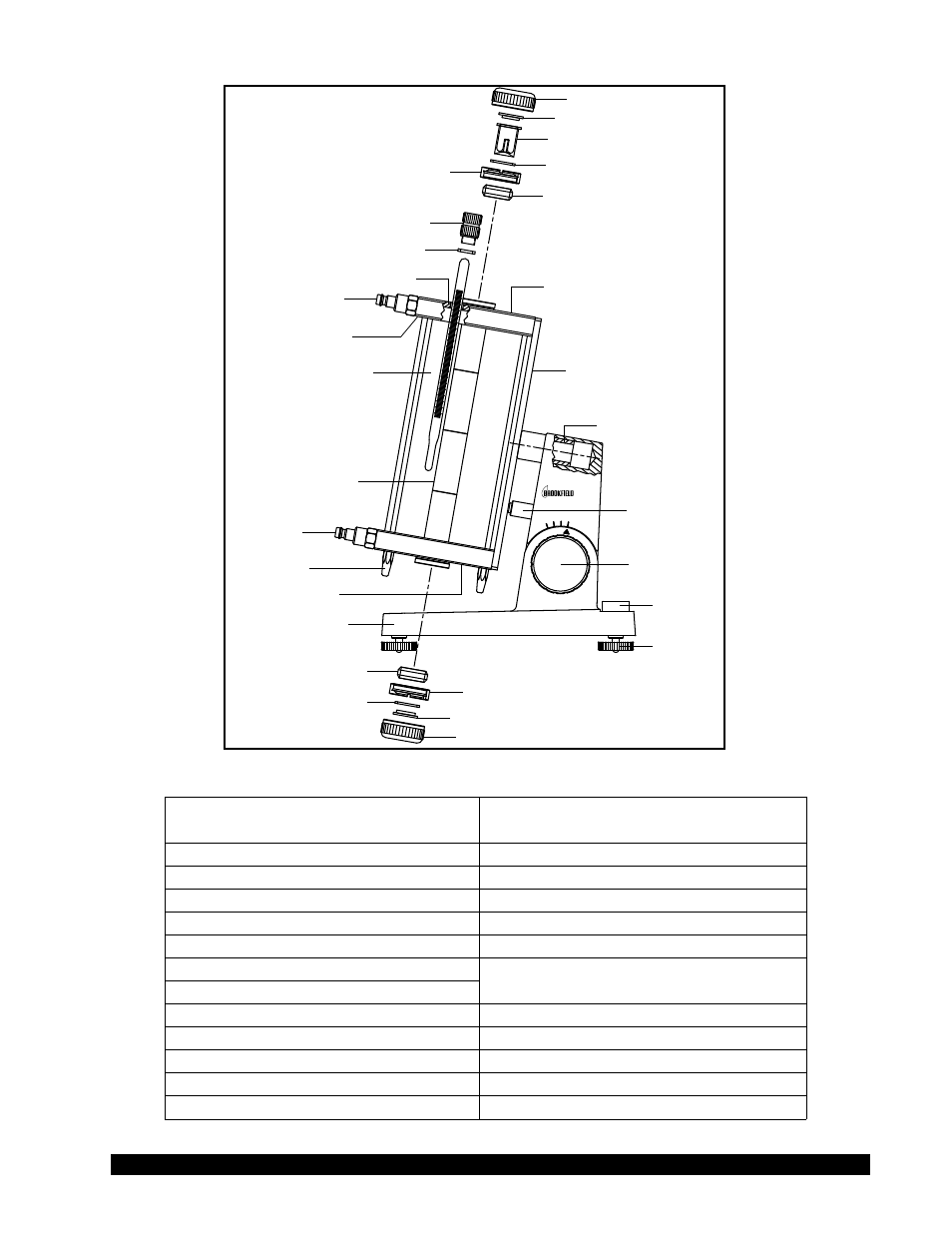

Figure 2: Falling Ball Viscometer KF40

1. Stand - KF30 (Part No. FB203)

13. Thermometer seal , 10mm x 14mm x 2mm

KF40 (Part No. FB204)

(silicone) (Part No. FB32)

2. Viscometer

14. Bearing for viscometer rotation

3. Bubble Level

15. Nuts

4. Leveling Feet (Part No. FB75)

16. Upper Locking Plug (Part No. FB64)

5. Adjustment screw for angle (KF40 Only)

17. Lower Locking Plug (Part No. FB66)

6. Glass Tube (15.94mm dia.) (Part No. FB76)

18. Cap (Part No. FB63)

7. Upper Plate

19. Viscometer seal A 16mm x 20mm (perbunane)

8. Lower Plate

(Part No. FB31)

9. Waterbath Jacket (glass) (Part No. FB41)

20. Lid (for upper locking plug) (Part No. FB65)

10a. Inlet port for connection to water bath

21. Falling tube screw fitting (Part No. FB67)

10b. Outlet port for connection to water bath

22. Stop to hold viscometer in position

11. Thermometer screw (Part No. FB42)

23. Seal for falling tube (Part No. FB62)

12. M10x1 Thermometer Attachment Thread

24. Water Jacket Gasket (Part No. FB33)
