Affectation des broches
Se conformer aux instructions ci-dessous pour raccorder te SL95 à un ordinateur,
A. Prise de signal: Miniprise à 15 broches D-Sub (modèles PS / 2 ou PC / AT compatibles)
Raccorder le câble de liaison de signal à la miniprise à 15 broches D-Sub au moniteur.
B. Prise de signal; Prise à 15 broches D-Sub (Ordinateur Apple)
Convertir une prise à 15 broches D-Sub MAC en mini-prise à 15 broches D-Sub en utilisant un
adaptateur Mac Panasonic, et la raccorder à la miniprise à 15 broches D-Sub du moniteur vidao.

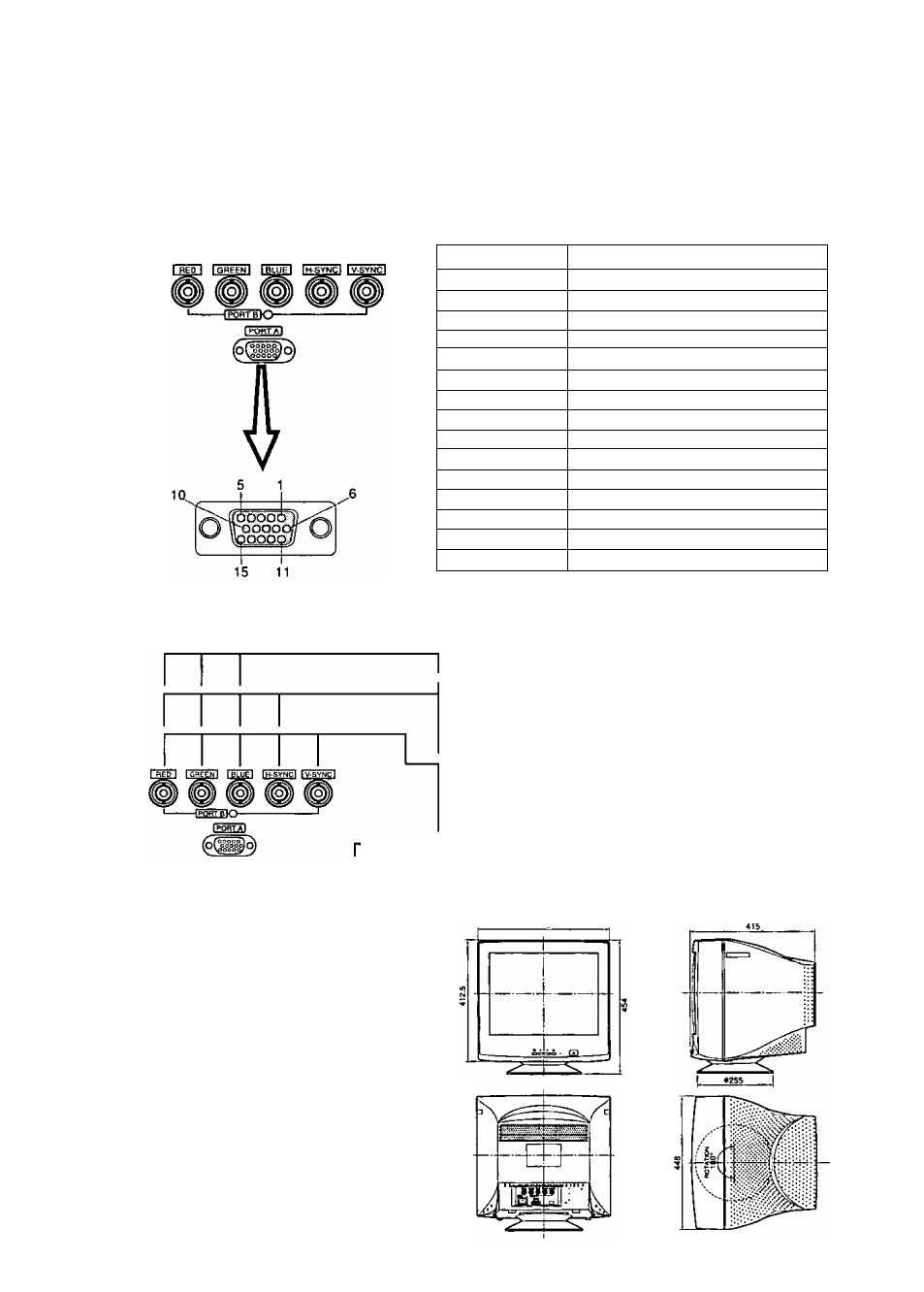

< Panneau arrière > Affectation des broches de la miniprises à 15 broches D-Sub
Numéro de broche Nom du signal
1 Signal vidéo du rouge
2 Signal vidéo du vert
3 Signal vidéo du bleu
4 Masse
5 Masse*
6 Masse du signal vidéo du rouge
7 Masse du signal vidéo du vert
8 Masse du signal vidéo du bleu
9 Libre
10 Masse
11 Masse
12 SDA’ (Données bi-directionnelles)
13 Signal de synchronisation horizontale
14 Signal de synchronisation verticale
15 SCL* (Données d’horloge)
Normes DDC (Display Data Channel) de “VESA"
C. Lorsque le connecteur de signaux
est un connecteur BNC
'Lorsque le système de signalisation est un système
sync, sur vert.
Connecteur les câbles de signaux aux connecters ROUGE
VERT (Sync, sur vert), BLUE et BNC
•Lorsque le système de signalisation est un système
composé.
Connecter les câbles de signaux aux connecters ROUGE,
VERT, BLUE, H-SYNC (compose H / V) et BNC
•Lorsque le système de signalisation est un système
séparé.
Connecter les câbles de signaux aux connecters ROUGE,
VERT, BLUE, H-SYNC et V-SYNC
A titre de référence:
Si la sortie vidéo de votre ordinateur est supérieure à
110 MHz, il est recommandé d’utiliser un connecteurs BNC.
Aspect extérieur
Dimensions
Largeur 448 mm
Hauteur 454 mm
Profondeur ; 415 mm
Diamètre du socle : é 255 mm
Hauteur sans le socle : 412.5 mm
Limites d’angle de balayage panoramique/
d'inclinaison
Vers le haut
Vers le bas
Vers la gauche,
la droite
13°
40
90° dans les deux sens
