Replace belt whenever a burning rubber smell caused by excessive silppage occurs /
Cambie la corea cuando ocurra un olor de goma que quema causado por un patinaje excesivo
Piace carpet-bare fioor selector In CARPET position /
Mueva el selector carpet-bare fíoor sin alfombra a la
posición CARPET
Remove iower piafe /
Quite la base inferior

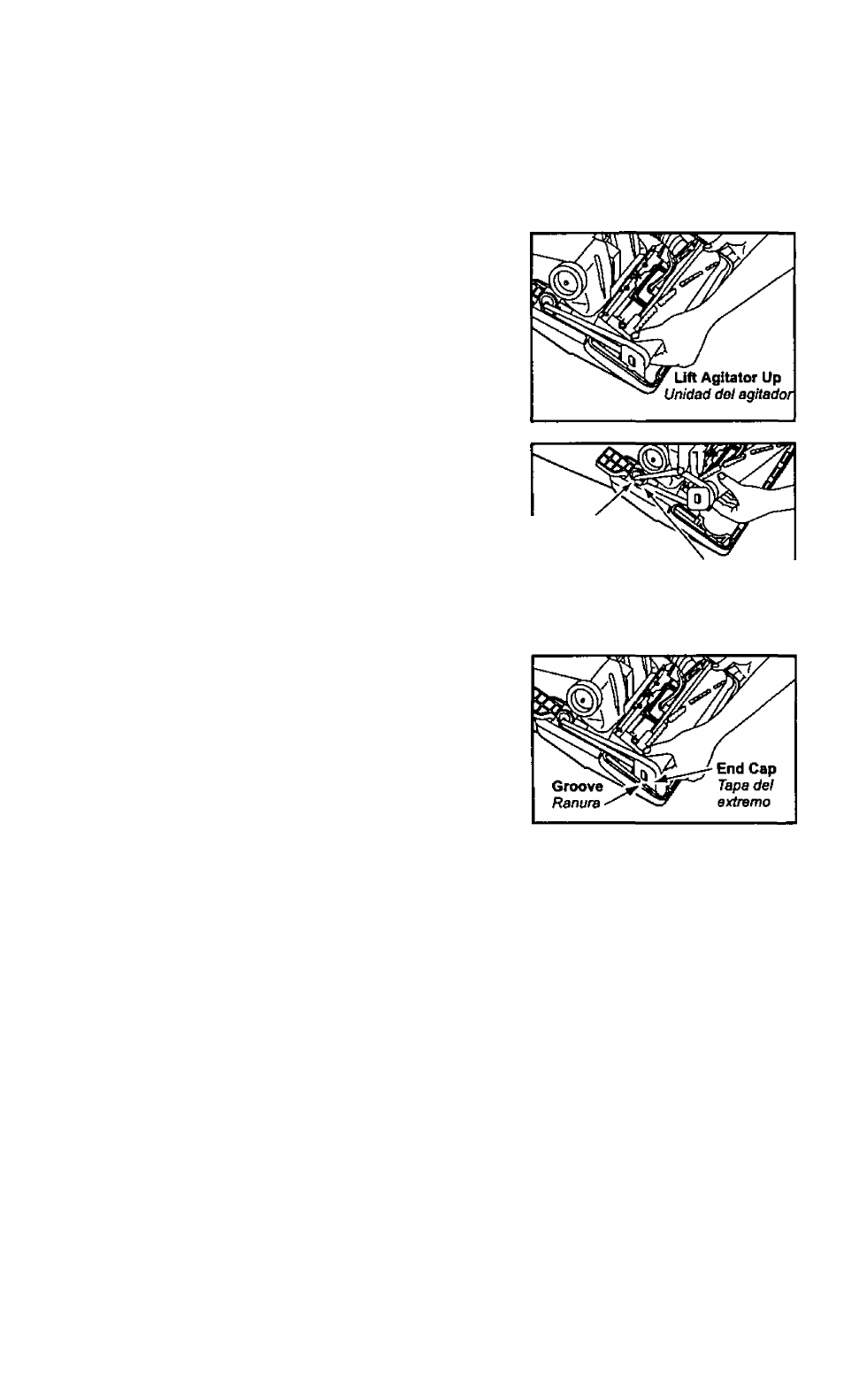

>- Remove agitator by carefully lifting out /
Ai levantar con cuidado quite el agitador
>- Remove worn or broken belt /
Qu/fe la correa gastada o rota
>- If end caps fall off, do not lose the two (2) washers /
Si se caen los tapas del extremo, no pierda las dos (2)
arandelas
>- Loop new belt (Panasonic Type UB8 only) around
motor shaft and brush pulley; see illustration for
correct belt routing /
Envuelva la correa nueva {Panasonic Type UB8 solamente)
en el eje del motor y la polea de cepillo, véase el diagrama
para envolver la correa
Clean agitator and replace the two (2) washers and end
caps/
Umpie el agitador y cambie las dos (2) arandelas y las
tapas del extremo
Reinstall agitator back into nozzle housing grooves /
Reinstale el agitador en las ranuras del compartimento de
la boquilla
>- After reinstalling the agitator, turn it by hand to make
sure that belt is not twisted or pinched and that ail
rotating parts turn freely /
Después de instalar el agitador, ruede a mano para que
asegure que la correa no esté torcida ni apretada y que
rueden libremente todas las piezas rodantes
>• Reinstall lower plate /
Reemplace la base inferior
Motor Shaft
Eje del motor
Carpet-Bare Floor
Selector Shaft
Eje del selector
carpet-bare fíoor
-
17
-
