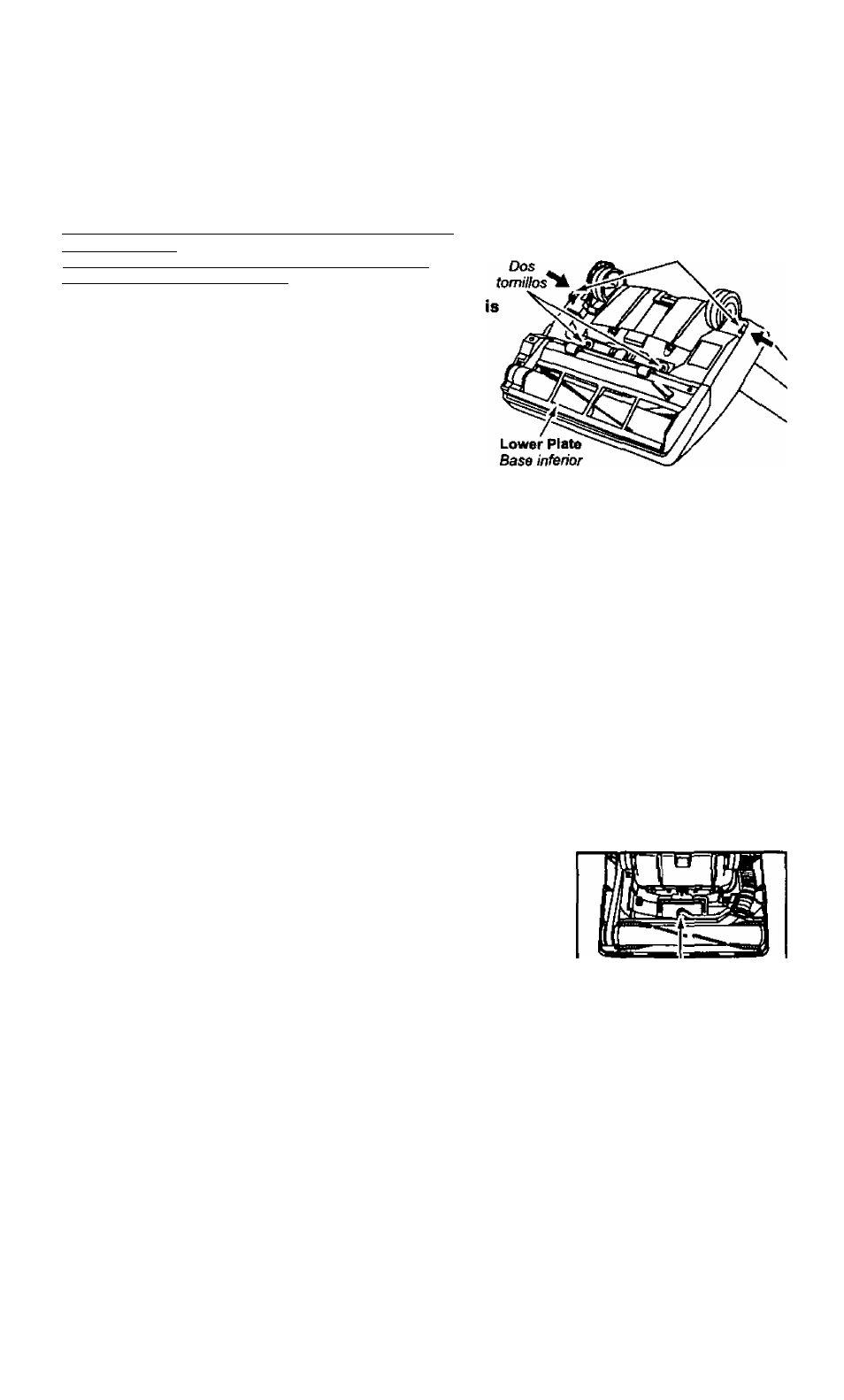

Removing and Installing Lower Plate/
Cambiar y insertar de la base inferior
Before servicing any parts, disconnect vacuum from
electrical outlet /
Desenchufe la aspiradora de la toma de oared antes
de hacerles servicio a las piezas
Two
Screws
Two Locking Tabs
Dos lengüetas de cierre
removed to protect floor /
Siempre coloque un papel debajo de la boquilla para
proteger el suelo cada vez se quita la base inferior
v Place handle in upright position and turn vacuum
over to expose iower plate /
Coloque el mango en la posición vertical y vuelque la
aspiradora para exponerla base inferior
>• Release lower plate by removing two (2) screws and
pressing inward on two (2) locking tabs /
Para liberar la base inferior, quite los dos (2) tomillos y apriete hada adentro en tas dos (2)
lengüetas de aerre
Remove lower plate and remove any residue that may exist in belt area /
Quite la base inferior y quite los residuos que ex'sta en el área de la correa
Reinstall lower plate by hooking front end of lower plate into slots on front of nozzle
housing /
Para reinstalar la base inferior, enganche el extremo delantero de la base inferior en las ranuras
en el montaje delantero de la boquilla
>- Make sure all wires are routed properly and not pinched /
Asegúrese de que las alambres estén dirigidas bien y no estén apretadas
>■ Press lower plate until locking tabs snap into place then replace two (2) screws /
Apriete la base inferior hasta que las lengüetas hagan clic en su lugar y luego reemplace dos (2)
tornillos
Replacing Headlight Bulb /
Cambio de la bombilla
Bulb Socket Assembly
Casquillo portalámparas
>- Remove lower plate /
Quite la base inferior
Grasp the bulb socket assembly and pull upward while moving
it back and forth /
Agarre el casquillo portalédnparas y levante al moverlo hada /rasera
y delantera
Remove old bulb from the socket by pushing in while turning
counterclockwise /
Quite la bombilla vieja del casquillo portalámparas al empujar hacia
adentro y rodar en el sentido contrario de las agujas de reloj al mismo tiempo
>> Replace bulb by pushing in whiie turning clockwise /
Reemplace la bombilla empujando hacia adentro y rodando en el sentido de las agujas de reloj al
mismo tiempo
Only use a bulb rated 130 V AC-15 Watts or less /
Use solamente una bombilla de 130V AC-15 vatios o de menos voltios
> Replace bulb socket assembly into nozzle housing by pushing it back down into slot /
Reemplace el casquillo portalámparas en el montaje de boquilla empujándolo hada ab^o en la
ranura
>- Reinstall lower plate /
Reemplace la base inferior
-
16
-
