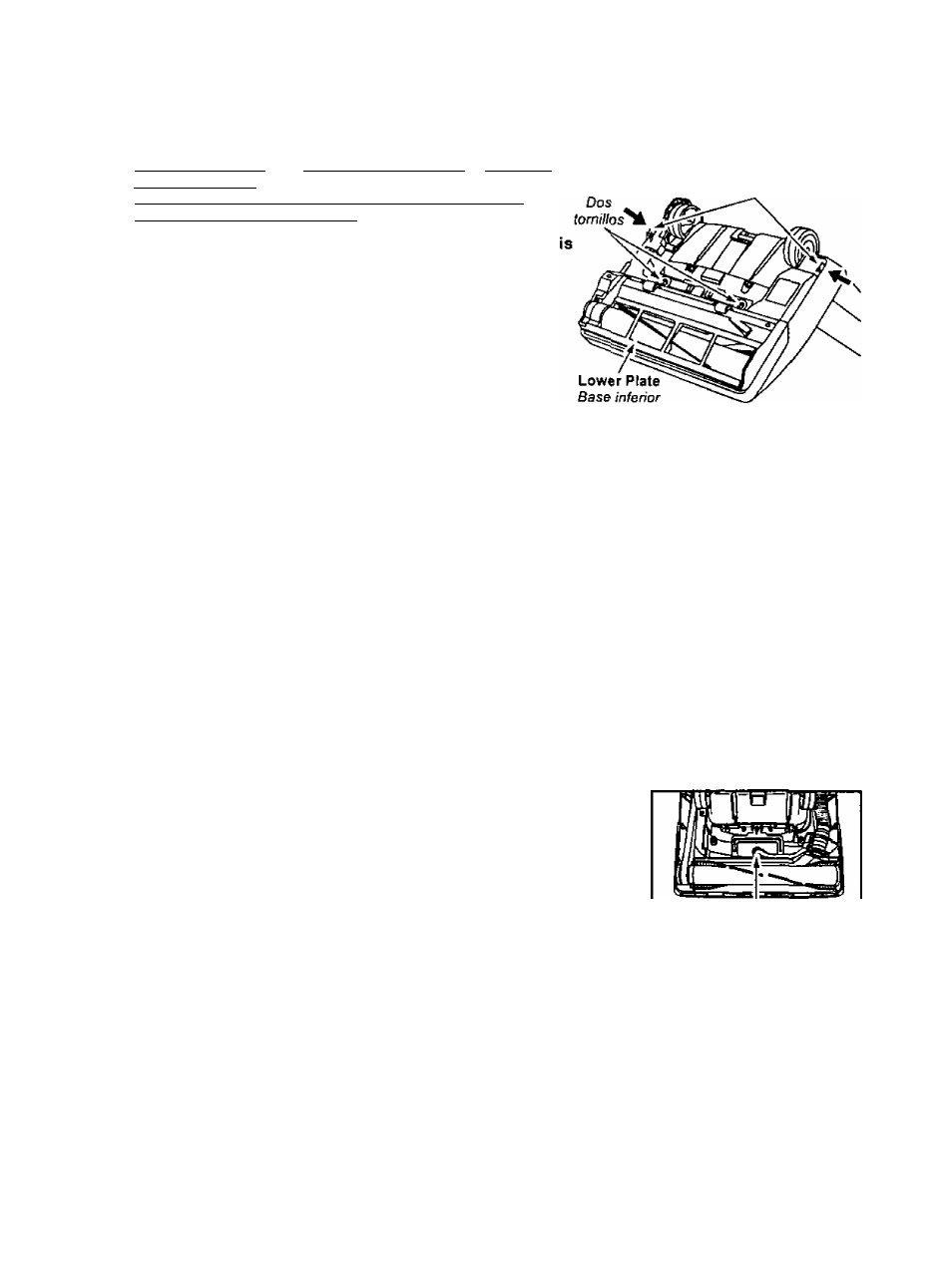

Removing and Installing Lower Plate /
Cambiar y insertar de la base inferior
Two
Screws
Two Locking Tabs
Dos lengüetas de cierre
Before servicing any parts, disconnect vacuum from
electrical outlet
Desenchufe la aspiradora de la toma de oared antes
de hacerles servicio a las piezas
Always place paper under nozzle anytime lower plate
removed to protect floor
Siempre coloque un papel debajo de la boquilla para
proteger el suelo cada vez se quita la base inferior
Place handle in upright position and turn vacuum
over to expose lower plate
Coloque el mango en la posición ver//ca/ y vuelque la
aspiradora para exponer la base inferior
Release lower plate by removing two (2) screws and
pressing inward on two (2) locking tabs
Para liberar la base inferior, quite los dos (2) tornillos y apriete hacia adentro en las dos (2)
lengüetas de cierre
Remove lower plate and remove any residue that may exist in belt area
Quite la base inferior y quite los residuos que exista en el área de la correa
Reinstall lower plate by hooking front end of lower plate into slots on front of nozzle
housing
Para reinstalar la base inferior, enganche el extremo delantero de la base inferior en las ranuras
en el montaje delantero de la boquilla
Make sure all wires are routed properly and not pinched
Asegúrese de que las alambres estén dirigidas bien y no estén apretadas
Press lower plate until locking tabs snap into place then replace two (2) screws
Apriete la base inferior hasta que las lengüetas hagan clic en su lugary luego reemplace dos (2)
tornillos
Replacing Headlight Bulb /
Cambio de ia bombala
Bulb Socket Assembly
Casquillo portalámparas
>■
Remove lower plate
Quite la base inferior
'>-
Grasp the bulb socket assembly and pull upward while moving
it back and forth
Agarre el casquillo portalámparas y levante al moverlo hacia trasera
y delantera
Remove old bulb from the socket by pushing in while turning
counterclockwise
Quite la bombilla vieja del casquillo portalámparas al empujar hada
adentro y rodar en el sentido contrario de las agujas de reloj al mismo tiempo
> Replace bulb by pushing in while turning clockwise
Reemplace la bombilla empujando hacia adentro y rodando en el sentido de las agujas de reloj al
mismo tiempo
> Only use a bulb rated 130 V AC-15 Watts or less
Use solamente una bombilla de 130V AC-tS vatios o de menos voltios
>- Replace bulb socket assembly into nozzle housing by pushing it back down into slot /
Reemplace el casquillo portalámparas en el monfaye de boquilla empujándolo hacia abajo en la
ranura
>- Reinstall lower plate
Reemplace la base inferior
-
