eSPAñOL
987000-964
2-01-10 (REV:01)
JueGO de INSTALACIÓN PARA
PeSTILLOS de PueRTAS
A99LM1
AdveRTeNCIA:
A fin de reducir el riesgo de lesiones, no intente usar este
producto sin antes haber leído y comprendido por completo
este manual del operador.
LISTA de eMPAqueTAdO
Vea la figura1.
Mortajadora de pestillo
Broca Phillips de 25,4 mm (1 pulg.)
Punta Ranurada 8-10 de 25,4 mm (1 pulg.)
HeRRAMIeNTAS NeCeSARIAS
Martillo
APLICACIONeS
No utilizar en puertas con laterales de metal.
Puede usar esta herramienta para lo siguiente:

Para estriar y cincelar pestillos de puertas de madera
INSTRuCCIONeS
Vea las figuras 2 a 6.

Retire la cubierta protectora de la mortajadora de pestillo.
 Determine si la placa receptora de impactos tiene esquinas
cuadradas o redondeadas.
 Para fijar el filo de estriado a esquinas cuadradas o
redondeadas, empuje firmemente la placa de estriado con
los pulgares sobre el montante de guía que puede verse
en el lateral opuesto de la herramienta.
 Ubique la mortajadora de pestillo sobre la puerta insertando
el montante de guía de la placa de estriado en el orificio
taladrado previamente para el pestillo. Sostenga la
mortajadora de pestillo paralela a la puerta.
 Utilice un martillo para golpear ligeramente el filo de estriado
e insertarlo en la madera hasta que el filo de estriado corte
el material a la profundidad deseada.
 Quite la madera de la estría de la placa receptora de
impactos empleando los formones incorporados en alguno
de los laterales de la mortajadora. Utilice el formón que se
encuentra a la derecha del filo de estriado para generar una
estría redondeada o el que se encuentra a la izquierda del
filo de estriado para obtener esquinas cuadradas.
 Golpear firmemente con el martillo para quitar la madera.
 Cambie la cubierta protectora.
 Siga las instrucciones que se incluyen con la tornillería de
la puerta para la instalación.
 Elija la broca correcta entre las guardadas en la mortajadora
de pestillo e insértela en el portabrocas hexagonal situado
sobre la placa de estriado. Utilícela para atornillar la placa
del pestillo.
ONe WORLd TeCHNOLOGIeS, INC.
1428 Pearman Dairy Road, Anderson, SC 29625
Phone 1-800-525-2579
www.ryobitools.com

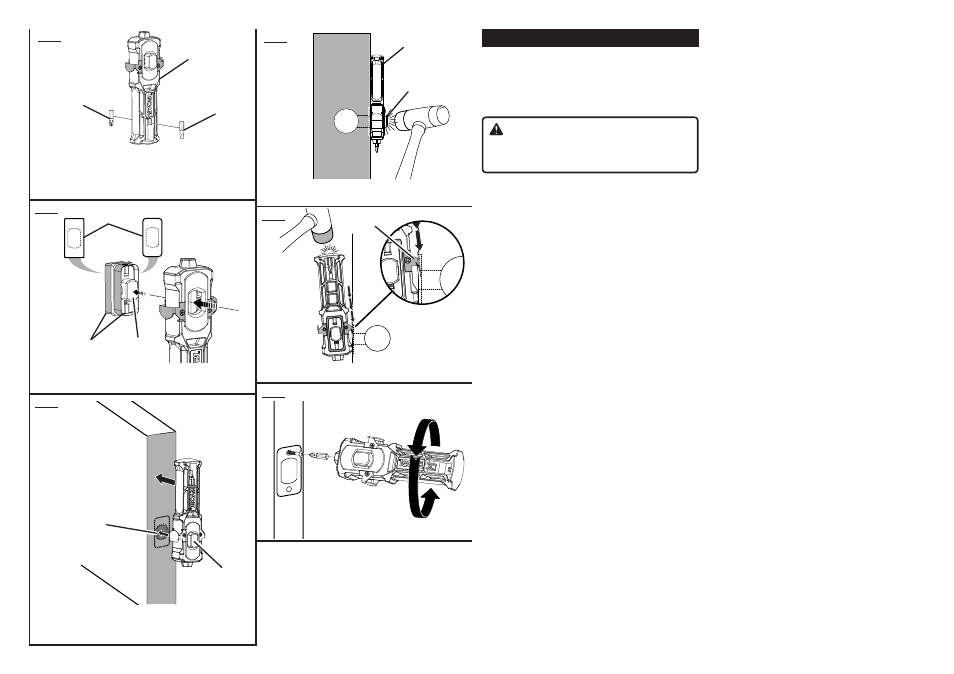

Fig. 1
Fig. 2
A
A
A
A
c
A - Latch mortiser (mortaiseuse à loquet, mortajadora de pestillo)
B - 1 in. Phillips bit [embout phillips de 25,4 mm (1 po), broca phillips de
25,4 mm (1 pulg.)]
C - 1 in. 8-10 slotted bit (embout plat 8-10 de 25,4 mm (1 po), punta
ranurada 8-10 de 25,4 mm (1 pulg.)]
Fig. 5
A - Chisel blade (lame de ciselage, filo del formón) A - Strike plate (gâche, placa receptora de impactos )
B - Scoring blades (lames de perforage, filos de estriado)
C - Guide post (goujon de guidage, montante de guía)
Fig. 3
Fig. 4
Fig. 6
A - Tap firmly (taper fermement, golpear con firmeza)
B - Guide post (goujon de guidage, montante de guía)
A - Pre-drilled latch hole (trou du loquet percé au préalable, Orificio
previamente taladrado para el pestillo)
B - Guide post (goujon de guidage, montante de guía)
B
A
c
B
B
B
