AVERTISSEmENT :
Pour réduire les risques de blessures, ne pas tenter d’utiliser
ce produit avant d’avoir lu entièrement et bien compris le
présent manuel d’utilisation ainsi que le manuel d’utilisation
de la scie à carreaux wS730.
DÉbALLAGE
Ce produit nécessite l’assemblage.
n Avec précaution, sortir l’outil de la boîte. S’assurer que toutes
les pièces figurant sur la liste de contrôle sont incluses.
n Examiner soigneusement l’outil pour s’assurer que rien n’a
été brisé ou endommagé en cours de transport.
n Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’outil et avoir vérifié qu’il fonctionne
correctement.
n Si des pièces sont manquantes ou endommagées, appeler
le 1-800-525-2579.
AVERTISSEmENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet produit avant qu’elles aient été remplacées.
Ne pas prendre cette précaution pourrait entraîner des
blessures graves.
LISTE DE CONTRÔLE D’EXPÉDITION
1. Ferrure de support avant du plateau à eau, étiquetée « 1 »
2. Ferrure de support arrière du plateau à eau, étiquetée « 2 »
3. Patte de support avant, étiquetée « 1 » (2)
4. Patte de support arrière, étiquetée « 2 » (2)
5. Boulon à tête hex., 8 mm x 65 mm (2)
6. Fondelle plate, 8 mm (2)
7. Écrou de blocage en nylon, 8 mm (2)
OUTILS NÉCESSAIRES
Clé réglable ou clé de 8 mm
ASSEmbLAGE DU SUPPORT

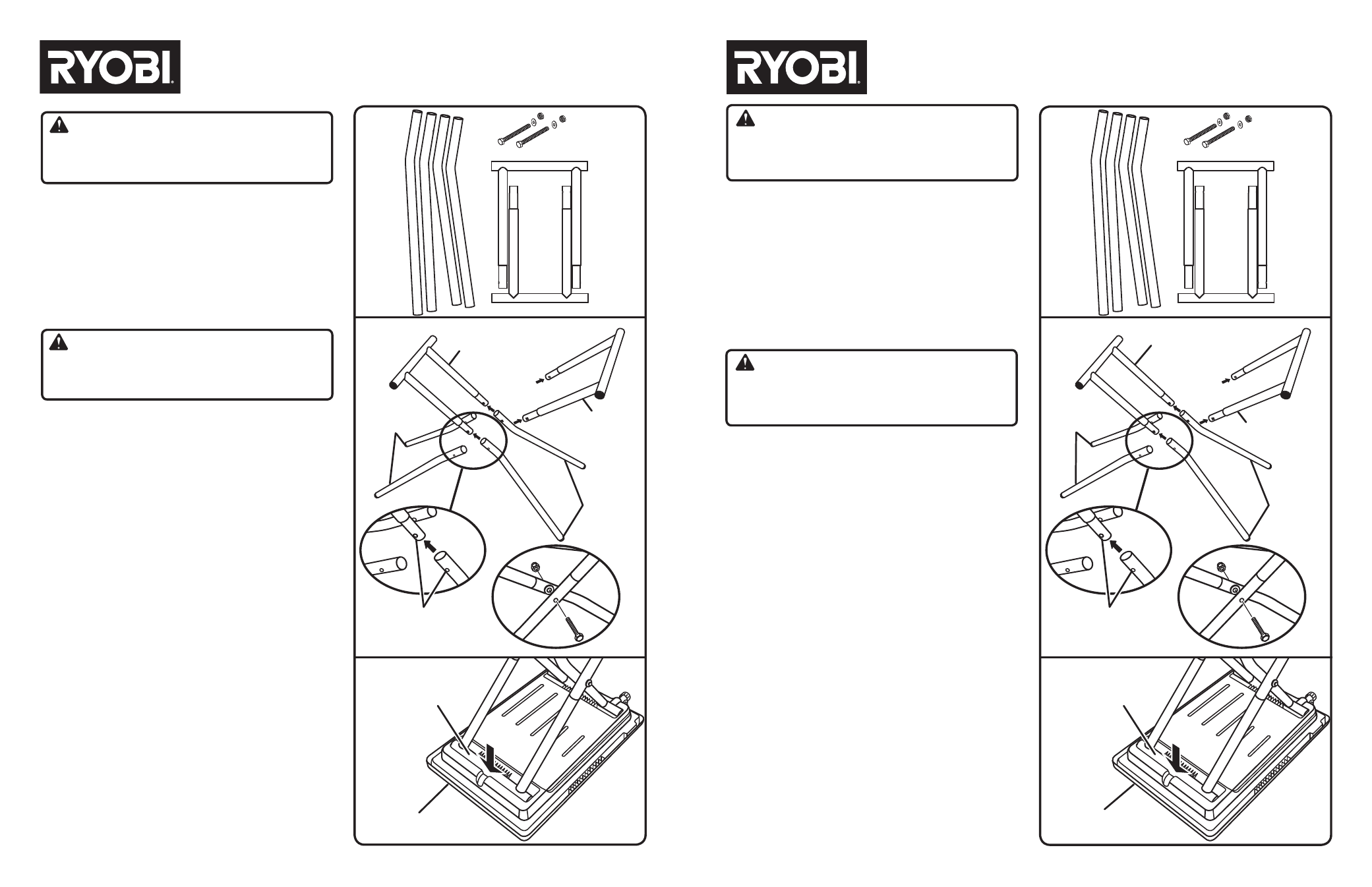

Voir les figures 1 à 3.
Les ferrures de support et les pattes du support sont dotées de
numéros correspondants afin de faciliter l’assemblage.
n
Insérer les pattes de support étiquetées « 1 » dans l’extrémité
tubulaire de la ferrure de support étiquetée « 1 ». Les
extrémités inclinées des pattes de support doivent être à
l’opposé l’une de l’autre de manière à former un « V ». Aligner
les trous pour insérer la quincaillerie. Répéter la procédure
pour la ferrure de support et les pattes de support étiquetées
« 2 ».
n Aligner les trous des ferrures et des pattes en plaçant les
tubes de ferrures étroits à l’intérieur des grands tubes
de ferrures. Installer la quincaillerie dans les trous, tel
qu’illustré.
n À l’aide de clés, serrer l’écrou à l’intérieur de chaque
ensemble de pattes.
n Tourner le plateau à eau de la scie à carreaux wS730
à l’envers. Diriger le côté le plus large de l’ensemble de
ferrure de support vers l’avant du plateau à eau. Enclencher
l’ensemble de support dans les rainures se trouvant en
dessous du plateau à eau. Tourner le plateau à eau et le
mettre à l’endroit.
n S’assurer que la scie à carreaux est placée sur une surface
plane et que le support est solide avant d’utiliser l’outil.
mANUEL D’ASSEmbLAGE
SUPPORT POUR
SCIE À CARREAUX
A18WS07P
COmPATIbLE UNIQUEmENT
AVEC UNE SCIE À CARREAUX
DE mARQUE RYObI WS730
CONSERVER CES INSTRUCTIONS
2
2
1
1
1 1
2 2
ferrure de
support avant du
pLateau à eau
« 1 »
pattes de
support avant
« 1 »
Fig. 2
Fig. 3
ferrure de support
arrière du pLateau à eau
« 2 »
Fig. 1
pattes de
support
arrière
« 2 »
trous
avant du
pLateau à eau
avant du
assembLaGe du
support
ADVERTENCIA:
Para reducir el riesgo de lesiones, no intente usar este pro-
ducto hasta que haya leído y comprendido totalmente este
manual del operador y el manual del operador de la sierra de
losas wS730.
DESEmPAQUETADO
Este producto debe armarse.
n
Extraiga cuidadosamente de la caja la producto. Asegúrese
de que estén presentes todos los artículos enumerados en
la lista de empaquetado.
n Inspeccione cuidadosamente la producto para asegurarse
de que no haya sufrido ninguna rotura o daño durante el
transporte.
n No deseche el material de empaquetado hasta que haya
inspeccionado cuidadosamente la producto y la haya utilizado
satisfactoriamente.
n Si hay piezas dañadas o faltantes, le suplicamos llamar al
1-800-525-2579, donde le brindaremos asistencia.
ADVERTENCIA:
Si hay piezas dañadas o faltantes, no utilice esta producto
sin haber reemplazado las piezas dañadas o faltantes. La
inobservancia de esta advertencia puede causar lesiones
serias.
LISTA DE EmPAQUETADO
1. Placa de soporte para bandeja de agua, delantera, marcada
“1”
2. Placa de soporte para bandeja de agua, trasera, marcada “2”
3. Pata de pedestal, delantera, marcada “1” (2)
4. Pata de pedestal, trasera, marcada “2” (2)
5. Perno de cabeza hexagonal, 8 mm x 65 mm (2)
6. Arandela plana, 8 mm (2)
7. Tornillo fijador de nylon, 8 mm (2)
HERRAmIENTAS NECESARIAS
Llave ajustable o llave de 8 mm
mONTAjE DEL PEDESTAL
Vea las figuras 1 a 3.
Para facilitar el montaje, los números de las placas de soporte y
las patas del pedestal coinciden.
n
Introduzca las patas del pedestal marcadas “1” en los tubos
del extremo de la placa de soporte marcada “1”. Los extremos
en ángulo de las patas deben orientarse en direcciones
opuestas para formar una “V”. Alinee los orificios de las piezas.
Repita la operación con la segunda placa de soporte y las
patas del pedestal marcadas “2”.
n Alinee los orificios en la placa y la pata, introduciendo los tubos
angostos de la placa dentro de los tubos anchos de ésta.
Instale las piezas a través de los orificios como se muestra.
n Ajuste las tuercas dentro de cada conjunto de patas con las
llaves.
n Voltee la bandeja de agua de la wS730. Oriente el lado más
ancho de la placa montada hacia el frente de la bandeja de
agua. Introduzca a presión el conjunto del pedestal en las
muescas de la parte inferior de la bandeja de agua. Coloque
la bandeja de agua y el pedestal en posición vertical.
n Asegúrese de que la sierra de losas esté sobre una superficie
nivelada y que el pedestal sea resistente antes del uso.
mANUAL DE mONTAjE
PEDESTAL PARA SIERRA
DE LOSAS
A18WS07P
PARA USARSE SÓLO CON
UNIDADES RYObI
SIERRA DE LOSAS WS730
GUARDE ESTAS INSTRUCCIONES
2
2
1
1
1 1
2 2
pLaca de
soporte para
bandeja de aGua
(deLantera “1”)
patas deL
pedestaL
(deLantera “1”)
Fig. 2
Fig. 3
pLaca de soporte para
bandeja de aGua
(trasera “2”)
Fig. 1
patas deL
pedestaL
trasera “2”
orificios
bandeja de aGua
deLantera
montaje deL
pedestaL
deLantera
