Si ha recibido el sistema con la linterna montada en la base de carga
(Fig. 3), saque la linterna siguiendo estos pasos:
1. Sostenga con una mano la base de carga con firmeza (Fig. 4) y sujete
la linterna con la otra. 2. Presione firmemente hacia abajo con el pulgar
en la base mientras levanta el tubo con los otros cuatro dedos y liberará
la linterna con un chasquido.
Para colocar de nuevo la linterna en la base de carga,
siga los siguientes pasos: Utilice estos pasos para
sustituir la luz: (Fig. 5) 1. Coloque el extremo
delantero de la luz en el extremo delantero de la base
de carga con una ligera inclinación. 2. Sostenga con
una mano la base de carga y la parte frontal de la luz.
3. Aplique presión hacia abajo en el tubo hasta que
la luz se coloque en su sitio.
Una vez montado en una pared o en un vehículo, verá que
para retirar y volver a colocar la linterna en el cargador solo
necesita un movimiento.
Base de Carga
Elaborado con termoplásticos de ingeniería, esta base de carga tiene
muchas características. Cuando se utiliza con un convertidor para cargar
en el interior, la entrada puede ser de 12-14 voltios (instalaciones de
automoción) o de 120-240 voltios de corriente alterna.
Nota: Todos los componentes eléctricos están diseñados para circuitos de corriente
directa de 12-14 voltios. NO UTILICE EN CIRCUITOS DE CORRIENTE DIRECTA DE 24
VOLTIOS. El hacerlo crearía un calor excesivo y pudiera causar un incendio o que se
fundan los componentes.

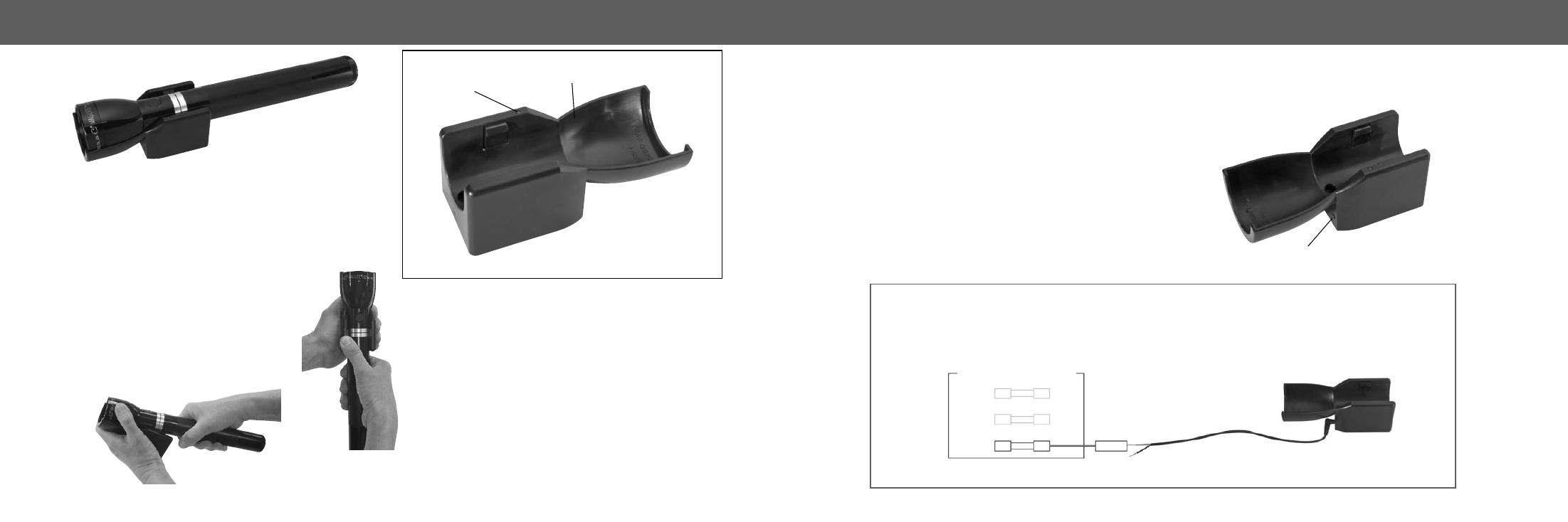

Figura 3 La Linterna en la Base de Carga
Base de Carga
Verde / Rojo / Naranja
Indicador led
Sección 2
La Base de Carga
Sección 3
30 31
Instalación Común
1. Coloque y monte la base mediante tornillos y anclajes adecuados.
2. Conecte a la base de carga el extremo del cable de alimentación de
corriente continua o un convertidor de corriente alterna. Utilice un conector
circular en el puerto de conexión de energía en el lado del soporte de
carga.
Nota: Al desconectar los enchufes, sujete el cuerpo del enchufe; nunca tire
del cable.
O
PRECAUCIÓN: Asegúrese de no aplastar el cable. Si el cable se aplasta,
puede causar un cortocircuito; los cables se pueden calentar, fundir el
plástico y provocar un incendio.
Figura 19
Toma de tierra (-) principal
(negro)
Cable positivo (+)
(Rojo)
Fusibles con Interruptor en el Arranque
Costado a Tierra del Fusible
Cordón de la Base de Carga
Radio
Calentador
Accesorio
Nota: Para conseguir la máxima protección al recargar la unidad, se
recomienda instalar un fusible de 1 amp. en el cable rojo (+).
la Base de Carga
Instalación en Vehículo con Alambre Recto Solamente de 12 a 14 voltios
(No para Sistemas de 24 voltios)
Está disponible un cable de alimentación eléctrica adicional de 4 pies (1,2 m) para facilitar la
conexión directa del sistema recargable (Ilust. 19). Mag Instruments recomienda utilizar solamente un circuito de encendido a demanda (con
fusible), preferentemente de la menor potencia de salida posible (5 amp. o menos). Este es habitualmente el tipo de fusible utilizado en radios o
accesorios. El cable rojo (positivo) se conecta a la salida del fusible, y el cable negro (negativo) de puesta a masa se debe conectar a una parte
metálica del chasis, el que se utiliza como retorno de masa de la batería.
Instalación
1 AMP
(Vea la Nota)
Figura 11
Puerto de conexión
de la alimentación
Fig. 4
Fig. 5
