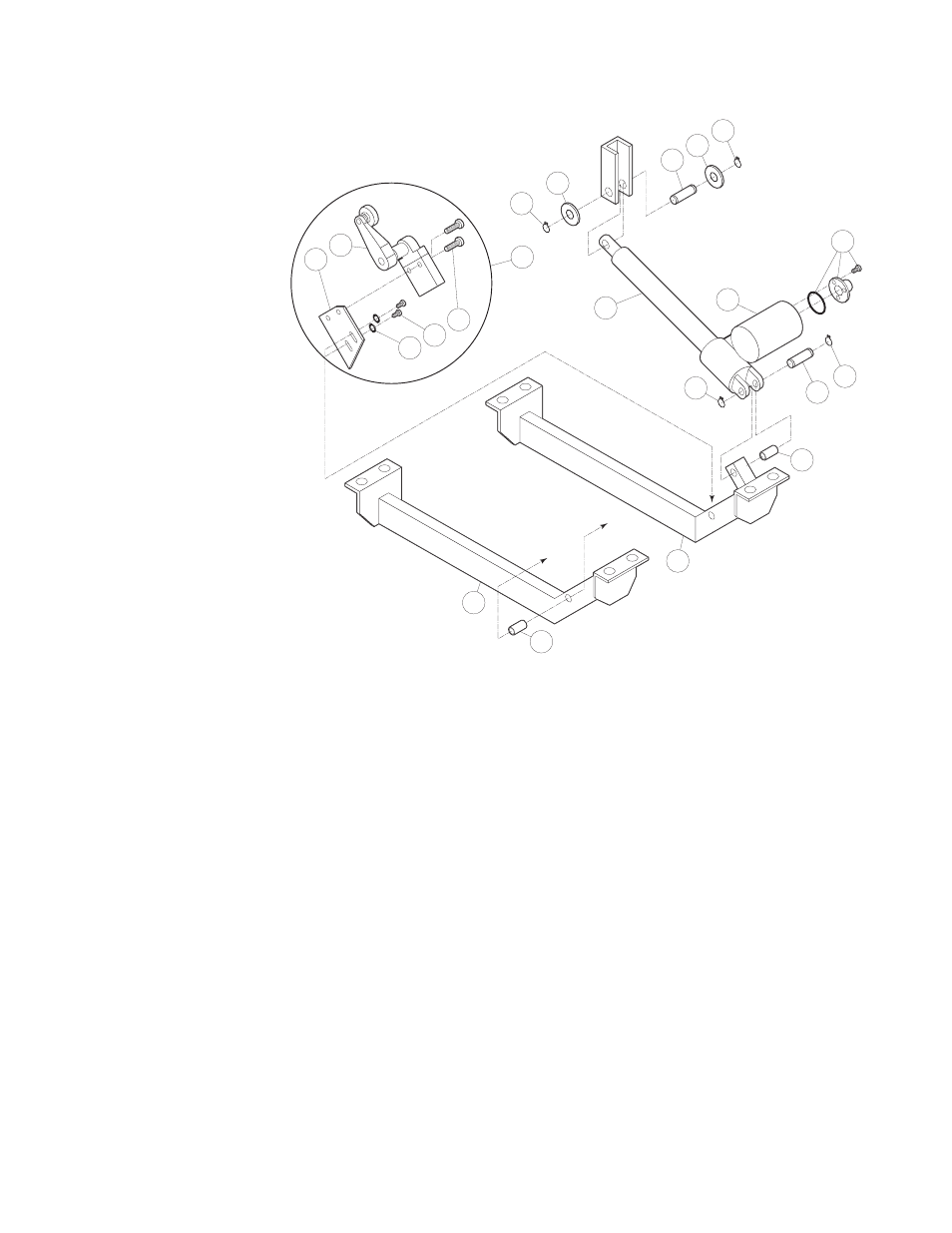

ACTUATOR ASSEMBLY -
POWER TILT
(used after January, 2000)
7
7
6
7
9
8
9
7
3
4
4
1
2
5
5
10
11
13
12
15
14
ITEM NO.
PART NO.
DESCRIPTION
QTY.
1.
SK2346100
ACTUATOR ASSY., COMPLETE WITH ITEM 2 . . . . . . . . . . . . . . . . . . . . . . . . . .1
KE003242
ACTUATOR ASSY., WITH MANUAL OVERRIDE, COMPLETE WITH ITEMS 2 & 3 . . .1
2.
SK2346100-1
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
SK2346101-1
MOTOR, WITH MANUAL OVERRIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3.
KE603205
COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
FA11091
SCREWS, SS, 8-32 X 3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
FA05002-54
O-RING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4.
SK2337499
MOUNTING BRACKET, WITHOUT TANGENT DRAW-OFF VALVE ON PAN . . . .1
SK00352
MOUNTING BRACKET, WITH TANGENT DRAW-OFF VALVE ON PAN . . . . . . .1
5.
SK2357500
SLEEVE BEARING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6.
SK2376503
ACTUATOR PIN, LONG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
7.
FA95007-7
RETAINING RING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
8.
SK2376504
ACTUATOR PIN, SHORT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9.
FA30505-3
WASHER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
10.
KE601979
LIMIT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
11.
KE601960
BRACKET, LIMIT SWITCH, WITHOUT TANGENT DRAW-OFF VALVE ON PAN .1
KE602198
BRACKET, LIMIT SWITCH, WITH TANGENT DRAW-OFF VALVE ON PAN . . . . .1
12.
FA32005
LOCKWASHER, #8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
13.
F10
SCREW, #8-32X3/8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
14.
F12
SCREW, #10-24X1/2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
15.
KE002226
KIT FOR UNITS BUILT PRIOR TO MARCH 2006 . . . . . . . . . . . . . . . . . . . . . . . .1
