Page 10
2
6
6
3
10
7
4
12
11
9
10
2
8
5
1
1
6
6
3
7
4

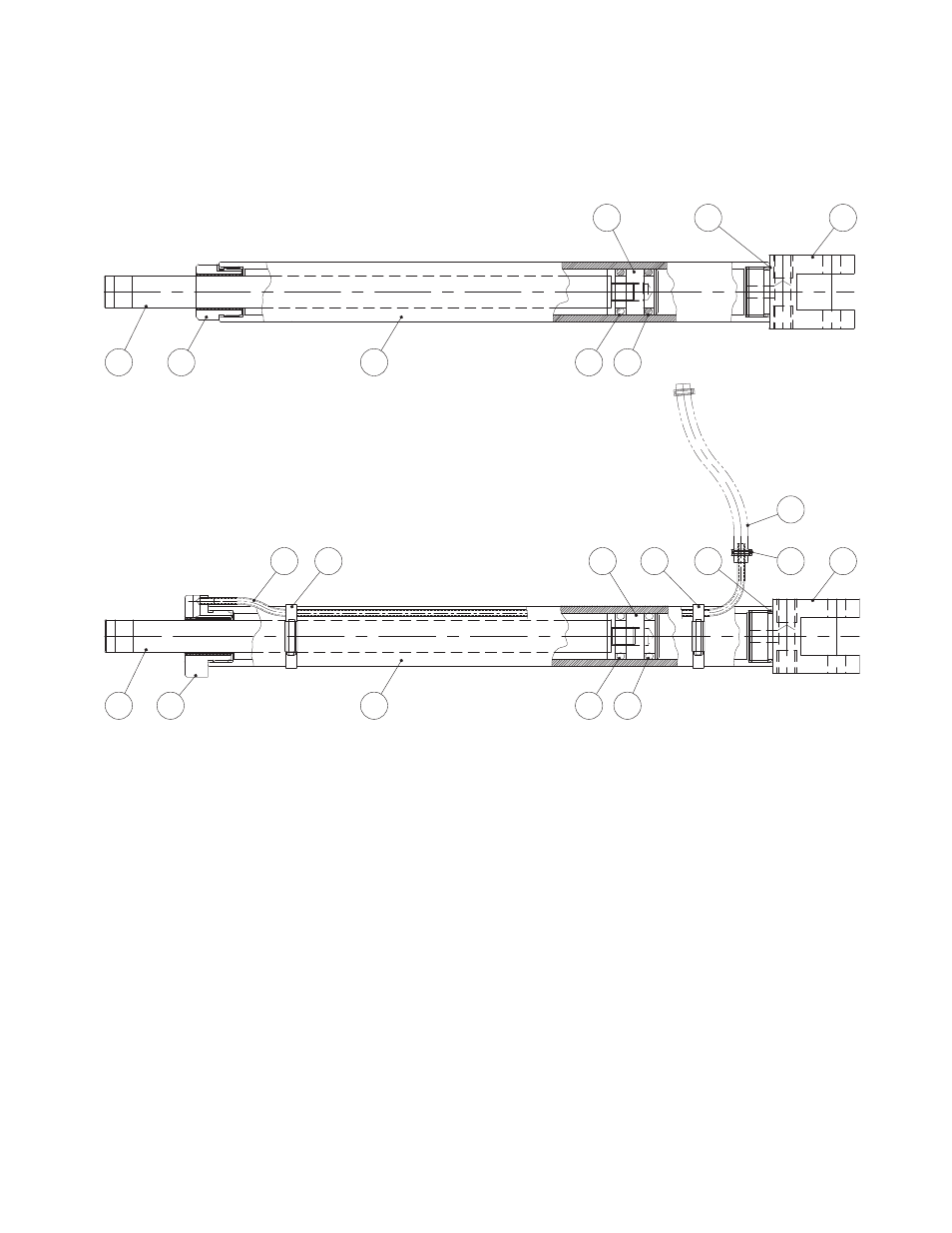

Hydraulic Jack Assembly KE000772
For units built prior to February 2005
(replaces old Jack #s SK2381000 & SK00403)
Hydraulic Jack Assembly KE000523
For units built after February 2005
HYDRAULIC JACK ASSEMBLIES
ITEM NO.
PART NO.
DESCRIPTION
QTY.
1
KE600526
HYDRAULIC CYLINDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2
KE600527
PUSH ROD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
3
KE600528
HYDRAULIC PISTON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
4
KE600529
FORK, HYDRAULIC JACK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
5
KE000771
GUIDE BUSHING ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
6
FA05002-41
O RING, 7/8 I.D. X 1 1/4 O.D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
7
FA05002-40
O RING, 1 3/16 I.D. X 1 3/8 O.D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
8
KE000525
GUIDE BUSHING ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
9
KE600667
DRAIN TUBE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
10
F105220-4
HOSE CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
11
KE600668
DRAIN HOSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
12
F105220-1
HOSE CLAMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
