Modern AG Chopper - Manual (Page 9)

Chopperrr - 9
CHOPPERRR PaRTS lIST

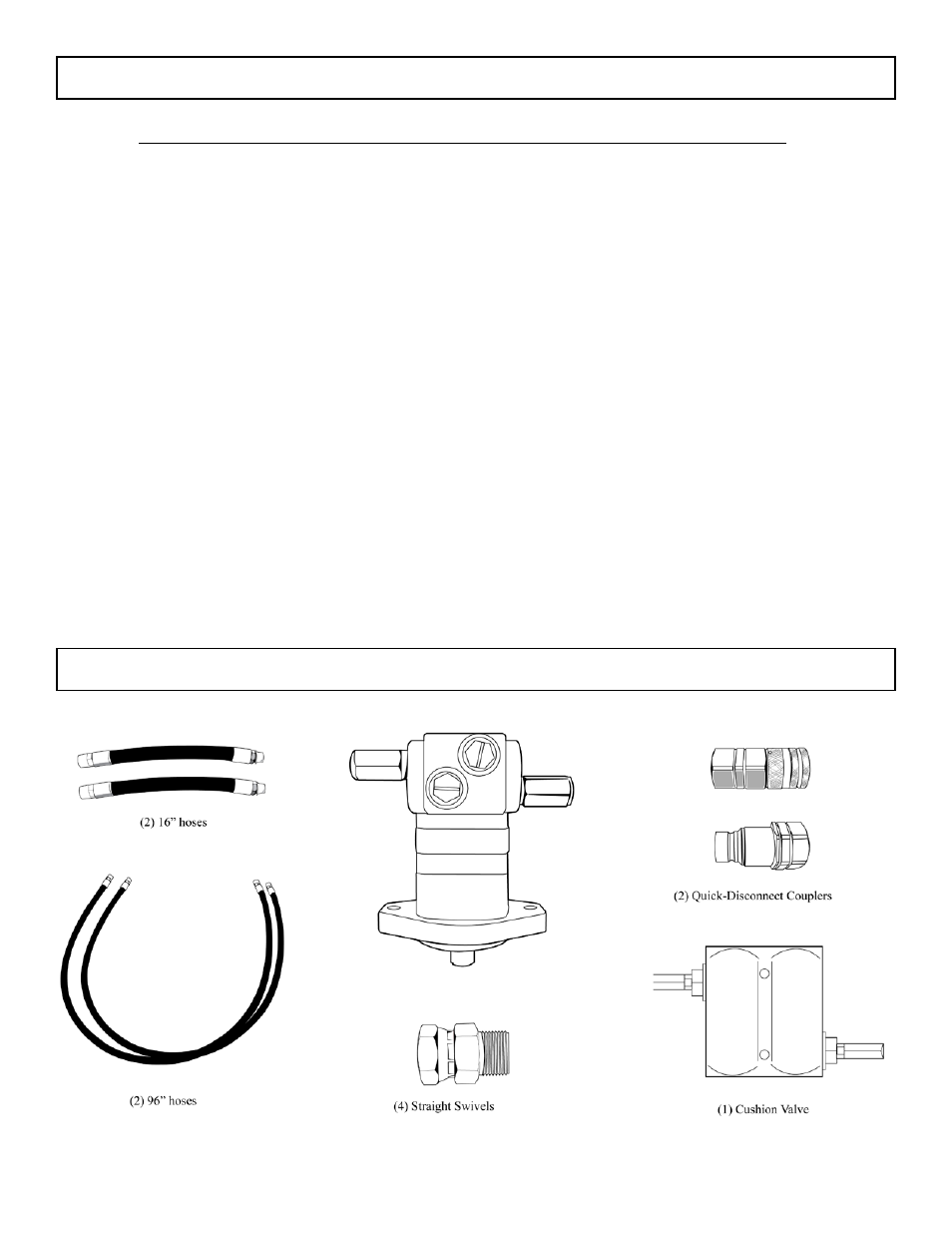

CUSHION ValUE PaRTS lIST
ITEM PaRT NO. DESCRIPTION QTY
1. . . . . . . . . . . . . . . . 401-6SKIDSteeR . . . . . .Main Body . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. . . . . . . . . . . . . . . . . 104-3654-006 . . . . . . . . .Char-Lynn Hyd Motor for skid steer . . . . . . . . 1
3. . . . . . . . . . . . . . . . . 415-0179 . . . . . . . . . . . . .Gearbox (mDH-40 W/Sae B In) . . . . . . . . . . . 1
4. . . . . . . . . . . . . . . . . 262-1161 . . . . . . . . . . . . .Cushion Valve DRV-2HH . . . . . . . . . . . . . . . . . . 1
5. . . . . . . . . . . . . . . . . 115-8019 . . . . . . . . . . . . .Stump Jumper, 31” cen to cen, 15 SPL hub . . 1
6. . . . . . . . . . . . . . . . . 401-0156 . . . . . . . . . . . . .Blade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
7. . . . . . . . . . . . . . . . . 125-907 . . . . . . . . . . . . . .Blade Bolt (BB70) . . . . . . . . . . . . . . . . . . . . . . . . 4
8. . . . . . . . . . . . . . . . . 900-8771 . . . . . . . . . . . . .Lockwasher, 1-1/8” . . . . . . . . . . . . . . . . . . . . . . . 4
9. . . . . . . . . . . . . . . . . 125-925 . . . . . . . . . . . . . .Jam nut, 1-1/8” . . . . . . . . . . . . . . . . . . . . . . . . . . 4
10. . . . . . . . . . . . . . . . 501-0266 . . . . . . . . . . . . .Flange nut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
11 . . . . . . . . . . . . . . . 415-0160 . . . . . . . . . . . . .16” Hose 3/4 x 7/8 x 14 . . . . . . . . . . . . . . . . . . . 2
12 . . . . . . . . . . . . . . . 415-0096 . . . . . . . . . . . . .96” Hose 3/4 mPt x 3/4 mPt . . . . . . . . . . . . . . 2
13.* . . . . . . . . . . . . . . 604-654 . . . . . . . . . . . . . .Hex Capscrew 9/16 x 2-1/2 . . . . . . . . . . . . . . . 2
14.* . . . . . . . . . . . . . . 412-0023-02 . . . . . . . . . .tap Bolt 5/8 x GRs ZP . . . . . . . . . . . . . . . . . . . . . 4
15.* . . . . . . . . . . . . . . 412-37038 . . . . . . . . . . . .nylock Jam nut, 5/8” . . . . . . . . . . . . . . . . . . . . . 4
16.* . . . . . . . . . . . . . . 620-5 . . . . . . . . . . . . . . . .Hex nut 5/16” . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
17.* . . . . . . . . . . . . . . 604-464 . . . . . . . . . . . . . .Hex Capscrew 5/16 x 3nC GRs . . . . . . . . . . . . 2
18.* . . . . . . . . . . . . . . 620-9 . . . . . . . . . . . . . . . .Hex nut, 9/16-12 . . . . . . . . . . . . . . . . . . . . . . . . 2
19. . . . . . . . . . . . . . . . Fem-751-12FP . . . . . . . .Male Quick Coupler . . . . . . . . . . . . . . . . . . . . . . 1
20. . . . . . . . . . . . . . . . Fem-751-12FP-nL . . . . .Female Quick Coupler . . . . . . . . . . . . . . . . . . . . 1
*indicates more parts are required than what is shown
(1) Motor
(1) Motor
(1) Motor
