– Pour réduire le risque de blessures graves :
• Prévoir un espace dégagé pour le fonctionnement du dossier et du repose-jambes.
Placer les tables et les carpettes assez loin pour que le repose-jambes puisse s’ouvrir
sans frottement ni obstructions.
AVERTISSEMENT
7. Des patins réglables sont offerts de série sur les ensembles modulaires inclinables avec traverses
de base en métal. Régler les patins à une hauteur qui permet un trajet sans obstructions pour
le fonctionnement du repose-jambes (voir la section Comment disposer vos meubles).
• Chaque patin est fixé à la traverse de base par un contre-écrou et une rondelle de blocage sur
le dessus du loquet de sécurité et un contre-écrou au bas de la traverse de base (F
IGURE 7).
Desserrer le contre-écrou situé sur le dessus du loquet de sécurité.
• En tenant le contre-écrou du haut, tourner le patin dans le sens horaire pour abaisser
le meuble et dans le sens antihoraire pour le relever.
• Resserrer le contre-écrou du bas à la traverse de base, puis resserrer le contre-écrou
du loquet de sécurité.
• Répéter cette étape au besoin pour chaque patin réglable.
8. Repérer les composants électriques à utiliser lors des étapes de montage suivantes (F IGURE 8).
9. Repérer le connecteur du moteur à l’arrière du module inclinable.
10. Connecter le transformateur électrique au connecteur du moteur (F IGURE 9).
11. Connecter le cordon d’alimentation de 120 volts au transformateur électrique (F IGURE 10).
Ne pas brancher dans la prise avant que ce soit demandé dans les instructions.
12. Pour retirer les dossiers, débrancher le cordon d’alimentation de 120 volts de la prise
électrique et déconnecter le transformateur électrique des connecteurs derrière le module
inclinable ÉlectroPlus. Renverser les étapes du montage.

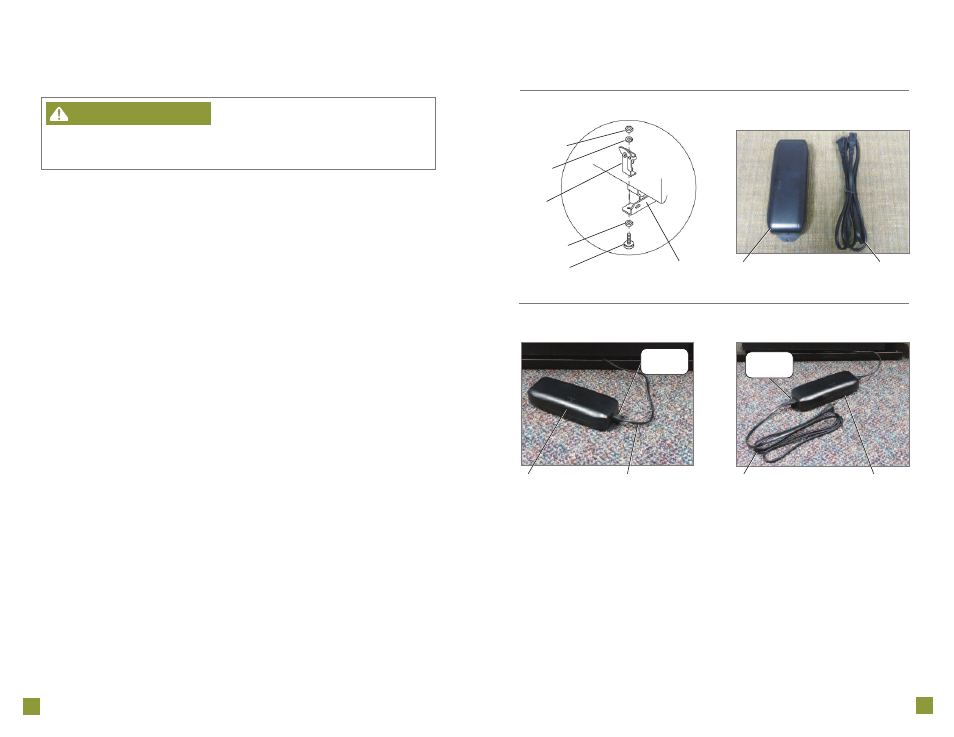

F IGURE 7 F IGURE 8
F IGURE 9 F IGURE 10
Traverse
de base
Transformateur
électrique Connecteur
du moteur
Contre-écrou
Rondelle
de blocage
Contre-écrou
Patin réglable
Faire cette
connexion
Cordon électrique
de 120 volts Transformateur
électrique
Faire cette
connexion
(Montage des modulaires inclinables ÉlectroPlus La-Z-Time MD )
Montage des modulaires
inclinables ÉlectroPlus La-Z-Time MD
Loquet
de sécurité
Transformateur
électrique Cordon électrique
de 120 volts
Montage des modulaires
inclinables ÉlectroPlus La-Z-Time MD
