Faire cette
connexion
Faire cette
connexion
Faire cette
connexion
Faire cette
connexion
45 44
– Pour réduire le risque de blessures graves :
• Prévoir un espace dégagé pour le fonctionnement du dossier et du repose-jambes.
Placer les tables et les carpettes assez loin pour que le repose-jambes puisse s’ouvrir
sans frottement ni obstructions.
AVERTISSEMENT
7. Les glissements réglables sont un élément standard des rails avant des canapés mobiles avec rails
de base en métal. Ajuster les patins avant à une hauteur permettant le fonctionnement dégagé du
repose-jambes (reportez-vous au Comment disposer vos meubles).
• Chaque glissement réglage est fixé au rail de base au moyen d'un écrou et d'une rondelle sur
le dessus du rail de base, et d'un écrou sur la partie inférieure du rail de base (F
IGURE 7).
Desserrer le contre-écrou situé sur la partie supérieure du rail de base.
• En tenant le contre-écrou du haut, tourner le patin dans le sens horaire pour abaisser le meuble
et dans le sens antihoraire pour le relever.
• Resserrer le contre-écrou du bas à la traverse de base, puis resserrer le contre-écrou
du haut à la traverse de base.
• Répéter cette étape au besoin pour chaque patin réglable.
8. Repérer les composants électriques à utiliser lors des étapes de montage suivantes (F IGURE 8).
9. Chaque bout du canapé inclinable ÉlectroPlus a son propre moteur. Repérer les connecteurs
des moteurs à l’arrière des modules de bout (F IGURE 9).
10. Le câble de jonction du moteur double comporte deux longues extrémités afin d'atteindre les deux
connecteurs du moteur. Brancher les longues extrémités au câble de jonction du moteur double
aux connecteurs du moteur (F
IGURE 10).
11. Connecter le transformateur électrique au câble de double jonction (F IGURE 11).
12. Connecter le cordon d’alimentation de 120 volts au transformateur électrique (F IGURE 12).
Ne pas brancher dans la prise avant que ce soit demandé dans les instructions.
13. Passer à la section Montage de la batterie de secours.
14. Pour retirer le dos, débrancher le cordon d'alimentation de 120 volts de la prise électrique et
débranchez le câble de jonction du moteur double des connecteurs du moteur situés derrière
chaque extrémité du canapé à mouvement électrique. Exécuter les procédures inversées des
Directives d'assemblage.
Montage du canapé
inclinable ÉlectroPlus La-Z-Time MD

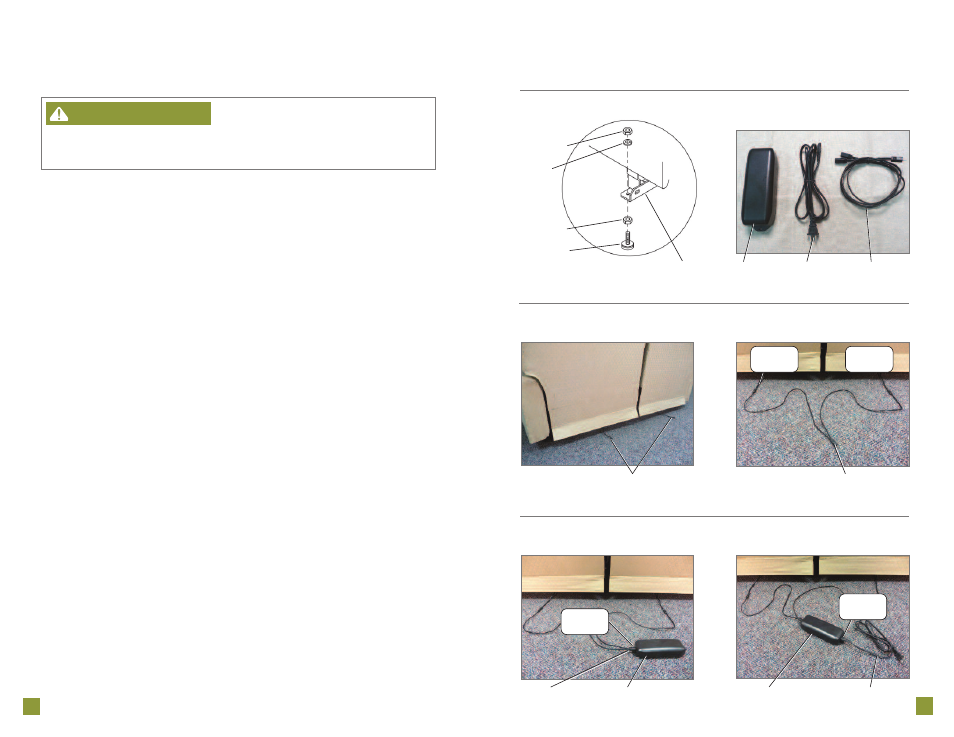

F IGURE 7 F IGURE 8
F IGURE 9 F IGURE 10
F IGURE 11 F IGURE 12
Rail de base avant
Connecteur
du moteur
Contre-écrou
Rondelle
de blocage
Contre-écrou
Patin réglable
Câble de double
jonction du moteur
Câble de double
jonction du moteur Transformateur
électrique Transformateur
électrique Cordon électrique
de 120 volts
Montage du canapé
inclinable ÉlectroPlus La-Z-Time MD
Transformateur
électrique Cordon
d’alimentation
120 volts Câble de
double jonction
du moteur
