Montage de la causeuse berceuse Montage de la causeuse berceuse
1. Placer le meuble dans l’endroit choisi; vous reporter à la section Comment disposer vos meubles.
2. Utiliser une clé Torx T-30 pour desserrer les goujons filetés d'environ 2,5 cm (1 po), cette mesure peut
varier selon le tissu et le style. Les goujons filetés sont situés du côté gauche (en position
assise) des unités.
3. Placer la console (F IGURE 3) à environ 5,08 cm (2 po) à côté (en position assise) de la berceuse inclinable
de gauche (F IGURE 1). Positionner la console (avec goujons filetés) légèrement derrière le fauteuil inclinable.
Séparer le devant des unités à raccorder, à environ 15,2 cm (6 po) d'intervalle. Tirer la console vers l'avant
jusqu'à ce que son goujon fileté s'engage dans le support arrière du fauteuil inclinable.
– Pour réduire le risque de blessures graves :
• Prévoir un parcours sans obstructions pour faire fonctionner le fauteuil, le dossier et le
repose-jambes. Placer les tables et les carpettes assez loin pour que le repose-jambes
puisse s’ouvrir complètement sans frottement ni obstruction.
AVERTISSEMENT

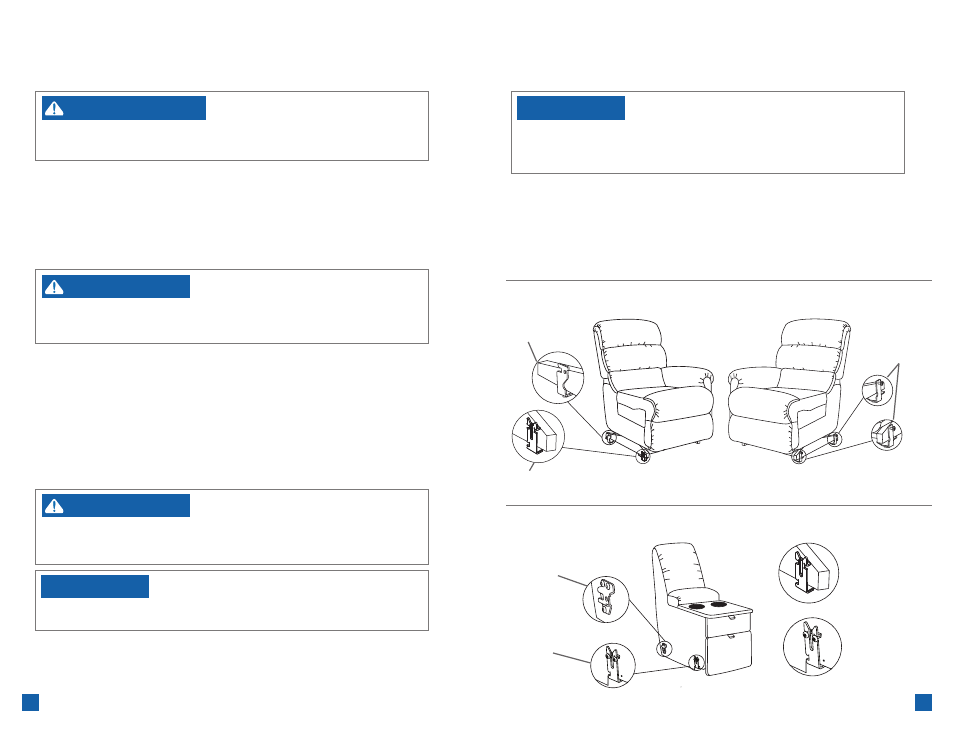

F IGURE 1
Inclinable berceur de gauche
(en vue assise)
Support de
fixation avant
F IGURE 3 F IGURE 4
Console
Support latéral
en « U » avant
Support de fixation
avant (console)
Support de fixation
avant (côté gauche en
position assise de la
berceuse inclinable) Support de montage
latéral arrière
– Pour réduire le risque de blessures graves :
• L'avant de l'appareil doit être soulevé pour engager le support avant. Veuillez demander de
l'aide si vous êtes incapable de soulever au moins 9,5 kg (21 lb).
• Gardez les pieds éloignés de l'unité lors de l'abaissement.
ADVERTENCIA
4. Soulever le devant de la console d'environ 7,6 cm (3 po) du sol, l'aligner sur le support de fixation du côté
gauche (en position assise) de la berceuse inclinable. Abaisser délicatement le goujon fileté dans le support
de fixation avant (F
IGURE 4). Gardez les pieds éloignés de l'unité lors de l'abaissement.
NOTE: En raison des variations dans le rembourrage et le style, la longueur du goujon fileté peut devoir
être ajustée pour s'intégrer dans les supports de fixation ou contrôler l'écart entre les unités.
Desserrer ou serrer les goujons filetés pour assurer un dégagement adéquat.
5. Placer le côté droit (en position assise) de la berceuse inclinable (F IGURE 2) à environ 5,08 cm (2 po) à côté
de la console. Positionner le côté droit (en position assise) de la berceuse inclinable (avec goujons filetés)
légèrement derrière la console. Séparer le devant des unités à raccorder, à environ 15,2 cm (6 po)
d'intervalle. Tirer le fauteuil inclinable de droite (en position assise) vers l'avant jusqu'à ce que son goujon
fileté s'engage dans le support arrière de la console.
AVIS :
– Pour réduire le risque d'endommager le produit :
• Soulever le cadre latéral. Ne pas soulever en utilisant le rembourrage ou la partie
inférieure du repose-jambes.
– Pour réduire le risque de blessures graves :
• L'avant de l'appareil doit être soulevé pour engager le support avant. Veuillez demander de
l'aide si vous êtes incapable de soulever au moins 9,5 kg (21 lb).
• Gardez les pieds éloignés de l'unité lors de l'abaissement.
ADVERTENCIA
6. Soulever le devant du fauteuil inclinable de droite (en position assise) d'environ 7,6 cm (3 po) du sol, l'aligner
sur le support de fixation de la console. Abaisser délicatement le goujon fileté dans le support de fixation
avant. Gardez les pieds éloignés de l'unité lors de l'abaissement.
7. Le cas échéant, ajuster les patins réglables de la console pour mettre l'unité de niveau. Tourner dans le
sens horaire pour abaisser ou dans le sens anti-horaire pour soulever.
Goujon
fileté
F IGURE 2
Inclinable berceur de droite
(en vue assise)
8. Les unités modulaires doivent être déconnectées avant de déplacer la causeuse. Pour déconnecter les
unités, soulever le coin avant gauche du fauteuil inclinable droit (en position assise) d'environ 7,6 cm
(3 po) afin de dégager l'avant du support de fixation de la console. Déplacer le fauteuil sur le côté avant
de le retourner sur le sol. Glisser le fauteuil inclinable de droite (en position assise) vers l'arrière pour
dégager le support arrière de la console. Répéter ces étapes pour déconnecter la console du fauteuil
inclinable de gauche (en position assise).
AVIS :
– Pour réduire le risque d'endommager le produit :
• Ne pas déplacer les unités alors qu'elles sont jointes les unes aux autres. L'objectif du
système de crochets de verrouillage consiste à relier les unités et les empêcher de se séparer
tandis qu'elles se trouvent au sol. Le système de crochets ne fournit pas un soutien structurel
adéquat afin de déplacer des unités reliées.
Support arrière
