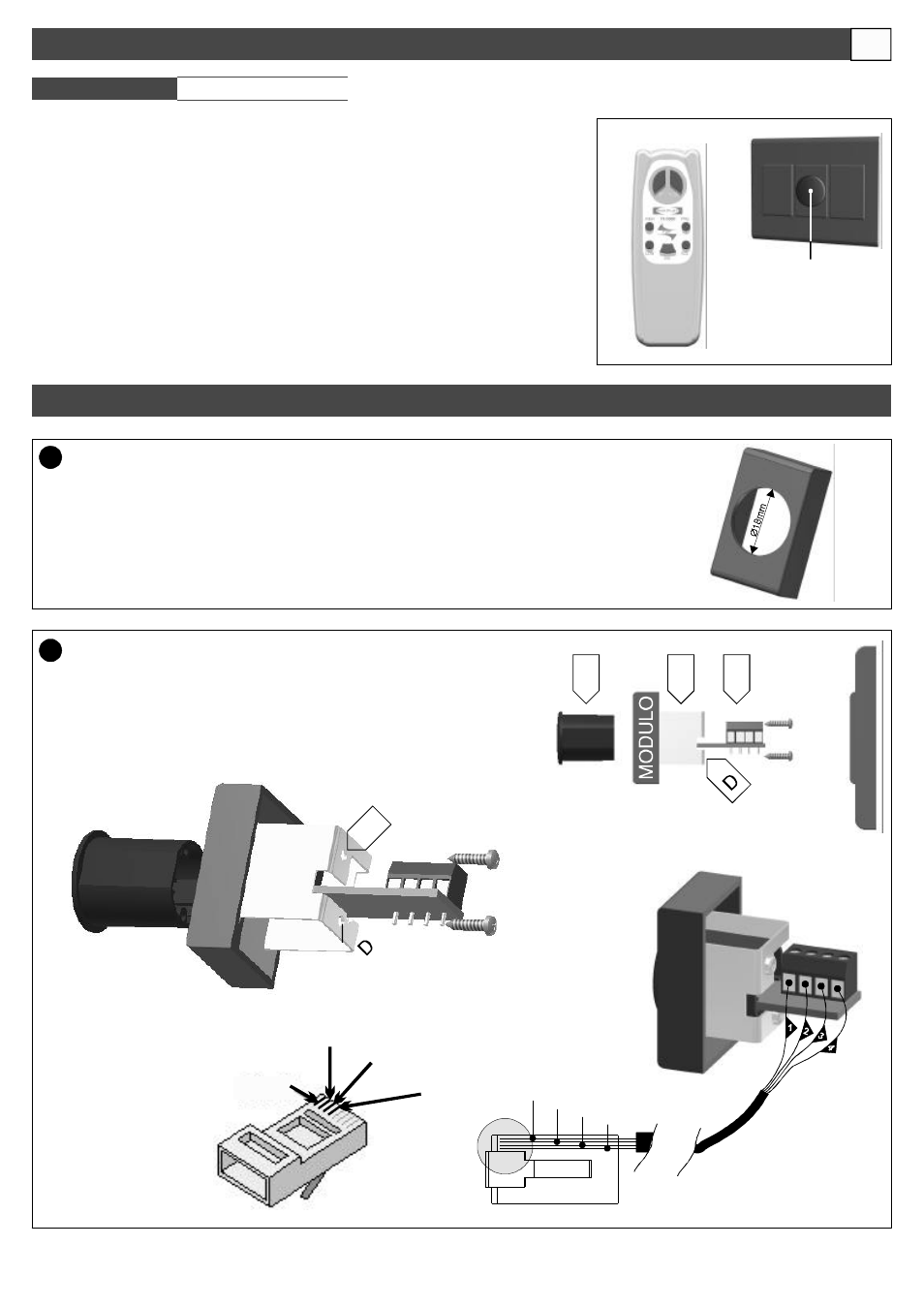

CONTROLES REMOTOS
E
TRC 6000
El kit se compone de un transmisor modelo TX6000 (mando a infrarrojos) y un
receptor a infrarrojosmodelo RX6000.
# El transmisor de zona permite ajustar el volumen, los tonos agudos y graves,
encender/apagar el audio, elegir el tipo de entrada (tape, tune, ecc.).
# El receptor se conecta a la matriz con un cable de teléfono de 4 interruptores
(longitudmáxima de 500mt)queterminaconunconectorRJ-45(pin1,2,3,4).
La distancia máxima de funcionamiento entre el receptor/transmisor es de 20
metros (sin obstáculo entre los dos dispositivos).
IMPORTANTE:
INSTALACIÓN
TX6000
RX6000
Utilizar como soporte 1 módulo para cajas eléctricas comunes utilizadas en
instalaciones eléctricas y hacer un agujero (Ø18mm) en el centro utilizando un
taladro.
1
2
Insertar las siguientes piezas respetando el orden:
1) la goma cilíndrica (A) en el módulo
2) el circuito impreso (B) en la goma cilíndrica
3) el tope cilíndrico ( C ) y fijarlo con los tornillos en los agujeros (D)
A
B
C
D
RJ 45
Pin 2
Pin 1
Pin 3
Pin 4
CODE: 31144
Pin 2
Pin 1
Pin 3
Pin 4
