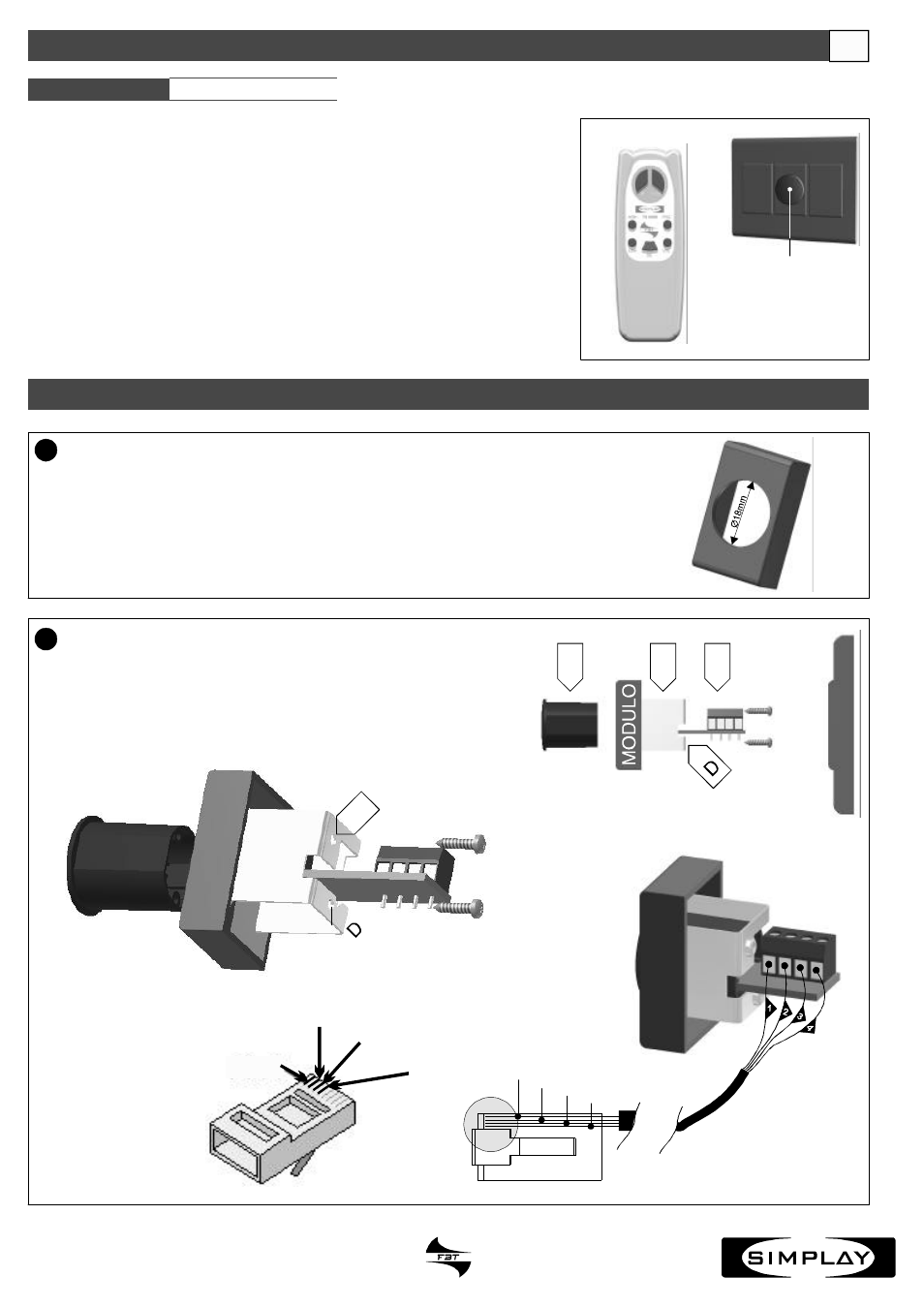

CONTROLLI REMOTI I
TRC 6000
Kit composto da un trasmettitore modello TX6000 (telecomando infrarossi) e un
ricevitore infrarossi modello RX6000.
Il trasmettitore di zona permette di regolare il volume, i toni acuti e bassi,
accendere/spegnere l’audio, scegliere il tipo di ingresso (tape, tuner, ecc).
Il ricevitore è collegato alla matrice con un cavetto telefonico a 4 conduttori
(massima lunghezza 500mt.) che termina con un connettore RJ-45 ( pin
1,2,3,4 ).
La distanza massima di funzionamento tra il ricevitore/trasmettitore è di 20 mt
(senza ostacoli tra loro).
#
#
IMPORTANTE:
INSTALLAZIONE
TX6000
RX6000
Utilizzare come supporto 1 modulo per comuni scatole “portafrutti” usate negli
impianti elettrici e praticare un foro (Ø18mm) al centro utilizzando un trapano.
1
2 Inserire nel seguente ordine:
1) la guarnizione cilindrica ( A ) nelmodulo
2) il circuito stampato ( B ) nella guarnizione cilindrica
3) il fermo in alluminio ( C ), fissandolo tramite le apposite viti nei
fori ( D )
A B C
D
RJ 45
Pin 2
Pin 1
Pin 3
Pin 4
CODE: 31144
Pin 2
Pin 1
Pin 3
Pin 4
