19
ALGEMENE BESCHRIJVING DESCRIPCIÓN GENERAL

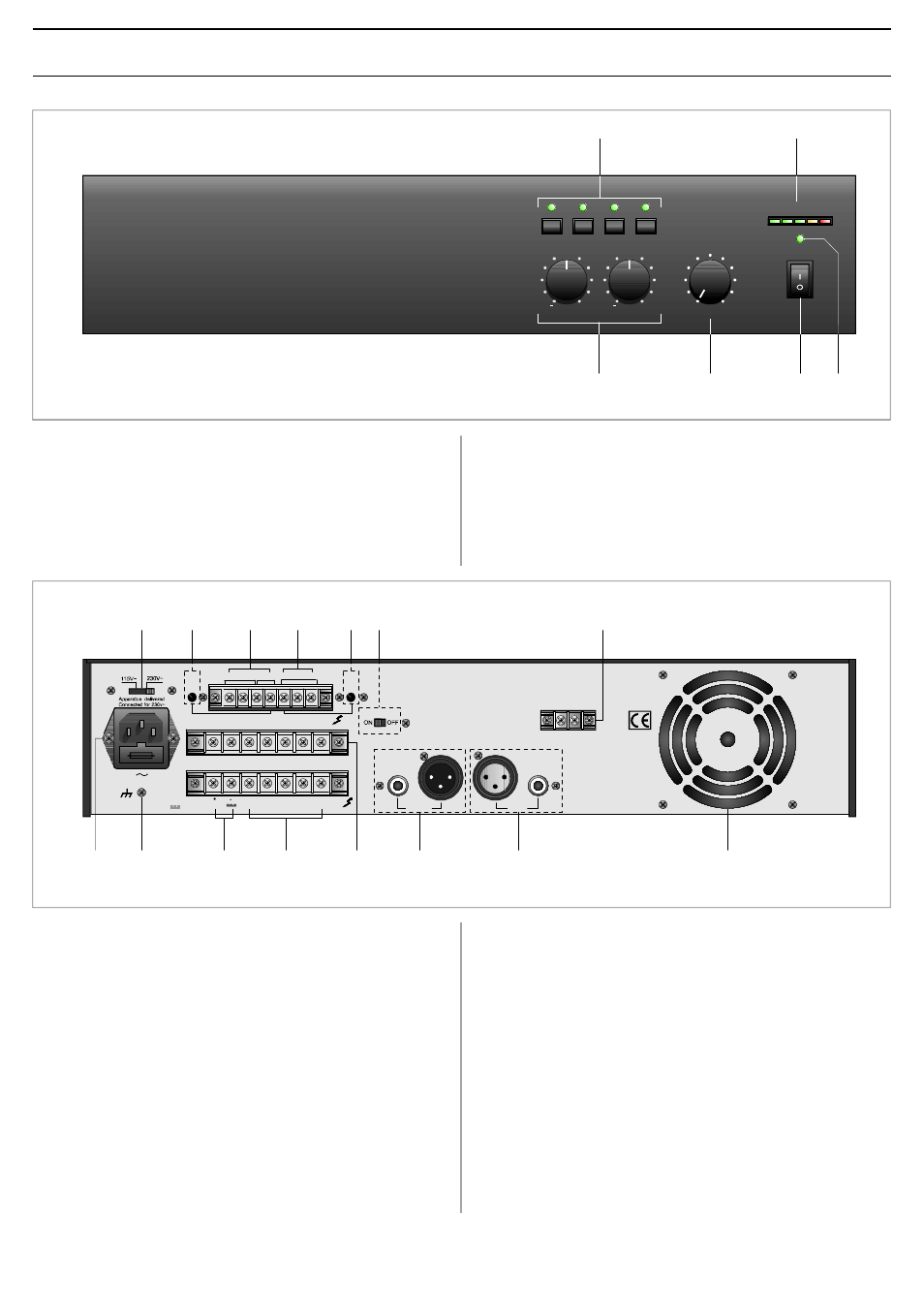

1.1 FRONTPANEEL
[1]
Keuzetoetsen zones.
[2] Display uitgangsniveau.
[3] Startcontrolelamp.
[4] Netschakelaar.
[5] Algemene volumeregelaar.
[6] Toonregelaars.
1.2 ACHTERPANEEL
[7]
Keuzeschakelaar netspanning.
[8] Niveauregeling uitgang MUSIC ON HOLD.
[9] Lijn- en vermogensuitgangen (1W/8
Ω
) MUSIC ON HOLD.
[ 10] Gebalanceerde telefooningang.
[ 11] Niveauregeling telefooningang.
[ 12 ] Chime ON/OFF.
[ 13] Klemmenstrook voor voorrangscontact.
[ 14 ] Luchtinlaat koelventilator.
[ 15 ] Lijningang.
[ 16 ] Lijnuitgang.
[ 17] Klemmenstrook voor geselecteerde zones.
[ 18] Klemmenstrook luidsprekeruitgangen.
[ 19 ] Klemmenstrook voor ext. gelijkstroomvoeding.
[ 20 ] Frameaansluiting.
[ 21 ] Netstekker met ingebouwde zekering.
ZONE 1 ZONE 3 ZONE 2 ALL
OUTPUTLEVEL
POWER
MASTERVOLUME
10 0
TREBLE
0
+10 10
BASS
+10 10
1 2
4 5 6 3
0
1.1 PANEL FRONTAL
[1]
Selectores de las zonas.
[2] Visualizador del nivel de salida.
[3] Chivato de encendido.
[4] Interruptor de red.
[5] Mando de volumen general.
[6] Mandos de tono.
1.2 PANEL TRASERO
[7]
Selector de la tensión de red.
[8] Regulación nivel salida MUSIC ON HOLD.
[9] Salidas de línea y de potencia (1W/8
Ω
) MUSIC ON HOLD.
[ 10] Entrada telefónica balanceada.
[ 11] Regulación nivel entrada telefónica.
[ 12 ] Chime ON/OFF.
[ 13] Terminal de conexión para contacto precedencia.
[ 14 ] Toma de ventilación rotor de enfriamiento.
[ 15 ] Entrada de línea.
[ 16 ] Salida de línea.
[ 17] Terminal de conexión para zonas seleccionadas.
[ 18] Terminal de conexión salidas altavoces.
[ 19 ] Terminal de conexión para alimentación externa en c.c.
[ 20 ] Conexión bastidor.
[ 21 ] Clavija de red con fusible incorporado.
7 8 11 12 13 9 10
14 16 15 17 18 19 20 21
INPUT 2 4 V COM 5 0 V 7 0 V 1 0 0 V
CHIME
PRIORITY
+ P
COM COM COM V I N Z2 Z3 Z1
MOHOUTPUT TEL
1V 1W G COM HOT
8 Ω
8 Ω 600 Ω
FUSE T2,5A
CONSUMPT. 3 5 0 W
CONSUM T. 2 0 0 W OUTPUT
LEV. LEV.
