CV52IXDZ

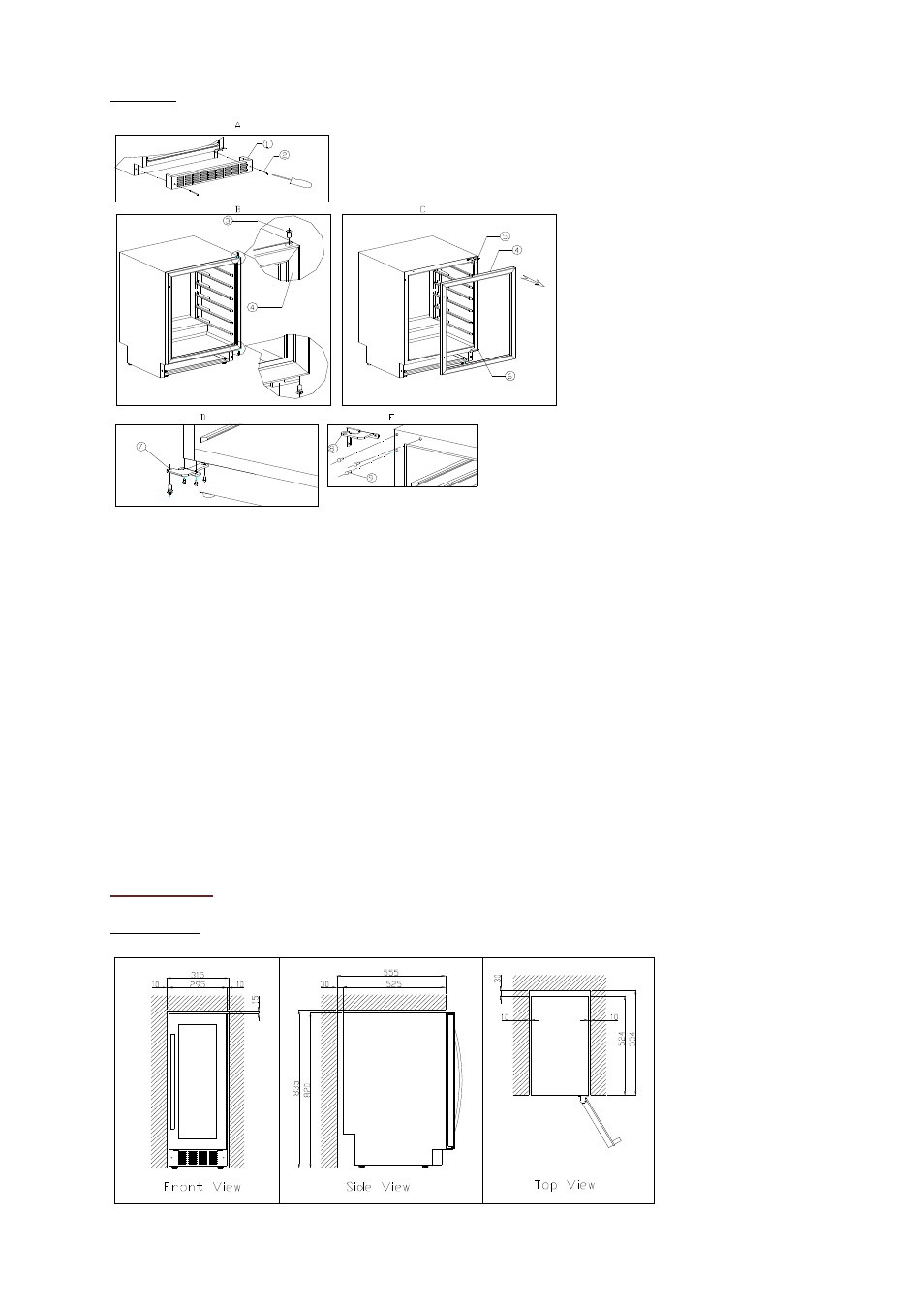

1 Drehen Sie die Schrauben (2) heraus und nehmen Sie das Lüftungsgitter (1) ab
2 Verwenden Sie einen Kreuzschraubendreher zum Abnehmen des oberen Scharniers. Heben Sie die Türe ab
und legen Sie sie dann vorsichtig beiseite.
3 Schrauben Sie das untere Scharnier los
4 Ziehen Sie den Kunststoffstopfen auf der anderen Seite ab.
5 Schrauben Sie das Scharnier unten auf der anderen Seite der Türe fest
6 Bringen Sie die Bohrungen des Schrankes auf Höhe der entsprechenden des Scharniers und schrauben Sie
letztere fest (Abbildung E)
7 Bringen Sie die Kunststoffstopfen auf der anderen Seite des Schrankes an, um die entstandenen Löcher zu
verdecken.
8 Setzen Sie das Lüftungsgitter wieder an und schrauben Sie es fest (Abbildung A)
Einbauschema:
AV21SX(-IX) :
