2. Posicione correctamente la puerta (4) y retire el tapón embellecedor (12) de la parte superior del marco
de la puerta. Retire uno de los tornillos (11) inferiores y quite el dispositivo de retención (10). A
continuación, instale el dispositivo en la parte superior del marco de la puerta. Es preferible utilizar un
tapón embellecedor de recambio (12) para tapar el agujero de la parte superior del marco (fig. A/B).
3. Quite los 3 tornillos (6) de la bisagra superior (derecha) (5) y retire la bisagra (fig. C).
4. Retire los clavos embellecedores (8) del lado superior izquierdo del aparato y coloque la bisagra
superior de recambio (izquierda) (7) en el lado superior izquierdo con ayuda de 3 tornillos (fig. D).
5. Proceda a la colocación de la bisagra inferior de recambio (izquierda) (9), siguiendo siempre el
procedimiento anterior (fig. E).
6. La puerta se abre 180 grados. El método de instalación de la puerta es el mismo que el de desmontaje.
Alinee correctamente la puerta y fíjela.
7. Tape el agujero situado en la parte superior derecha del aparato con un clavo embellecedor (8).

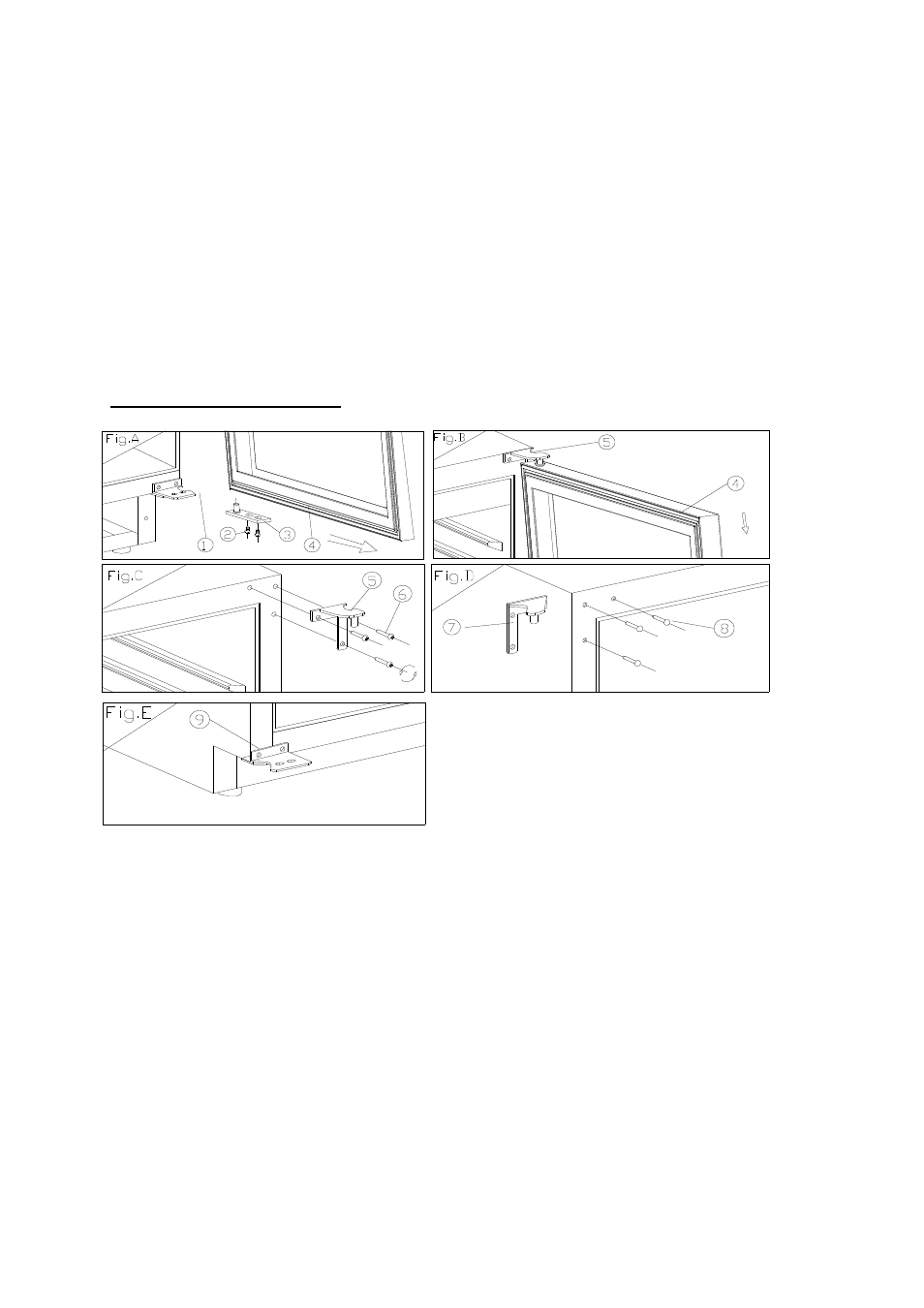

PRO51C/AV53CDZ/AV54SXDZ(-IX):
1. Bisagra inf. (derecha)
2. Tornillos
3. Eje de la puerta
4. Puerta
5. Bisagra sup. (derecha) 6. Tornillos de bisagras
7. Bisagra sup. (izquierda)
8. Clavos embellecedores 9. Bisagra inf. (izquierda)
1. Abra la puerta 90 grados. Retire los dos tornillos (2) del eje inferior de la puerta y después la puerta (4) y el
eje de la misma (fig. A).
2. Posicione correctamente la puerta (4).
3. Quite los 3 tornillos (6) de la bisagra superior (derecha) (5) y retire la bisagra (fig. C).
4. Retire los clavos embellecedores (8) del lado superior izquierdo del aparato y coloque la bisagra superior
adicional (izquierda) (7) en el lado superior izquierdo con ayuda de 3 tornillos (fig. D).
5. Proceda a la colocación de la bisagra inferior que queda (izquierda) (9), siguiendo
siempre
el
procedimiento anterior (fig. E).
6.
La puerta se abre 180 grados. El método de instalación de la puerta es el mismo que el de desmontaje.
Alinee correctamente la puerta y fíjela.
7.
Tape el agujero situado en la parte superior derecha del aparato con un clavo embellecedor (8).
